温馨提醒：图片仅供参考，商品以实物为准

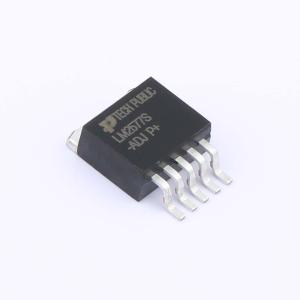

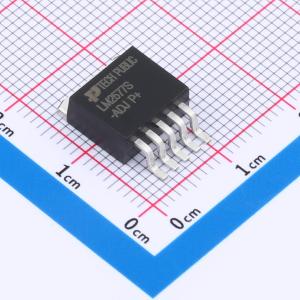

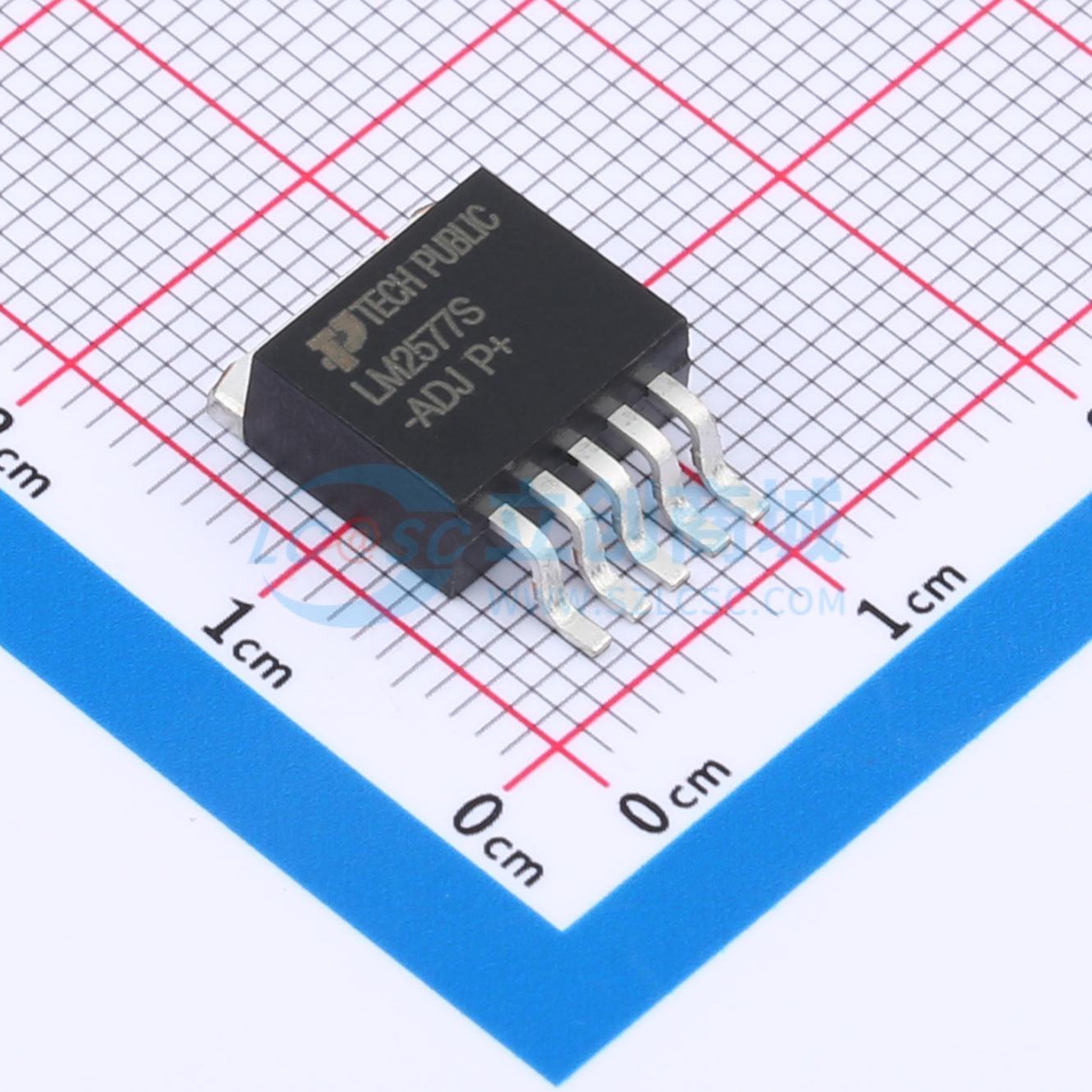

LM2577S-ADJ
升压电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2577SADJ是一款单片集成电路,提供所有用于升压（boost）、反激式（flyback）和正激式（forward）转换器开关调节器的电源和控制功能。它需要最少的外部组件,成本效益高,使用简单。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- LM2577S-ADJ
- 商品编号
- C18221474
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.96225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3.5V~40V | |
| 输出电压 | 12V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM2577S-ADJ是一款单片集成电路，可为升压、反激和正激式开关稳压器提供所有电源和控制功能。 这些稳压器所需的外部元件数量最少，具有成本效益且易于使用。 芯片上集成了一个3.0A的NPN开关及其相关保护电路，包括电流和热限制以及欠压锁定。其他特性包括一个无需外部元件的52kHz固定频率振荡器、用于减少启动时浪涌电流的软启动模式，以及用于改善对输入电压和输出负载瞬变抑制能力的电流模式控制。 LM2577S-ADJ采用TO263-5L封装。
