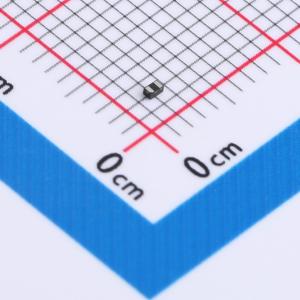

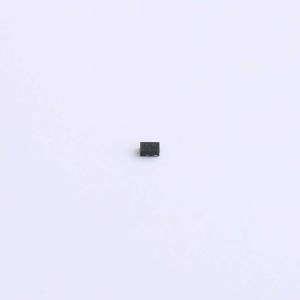

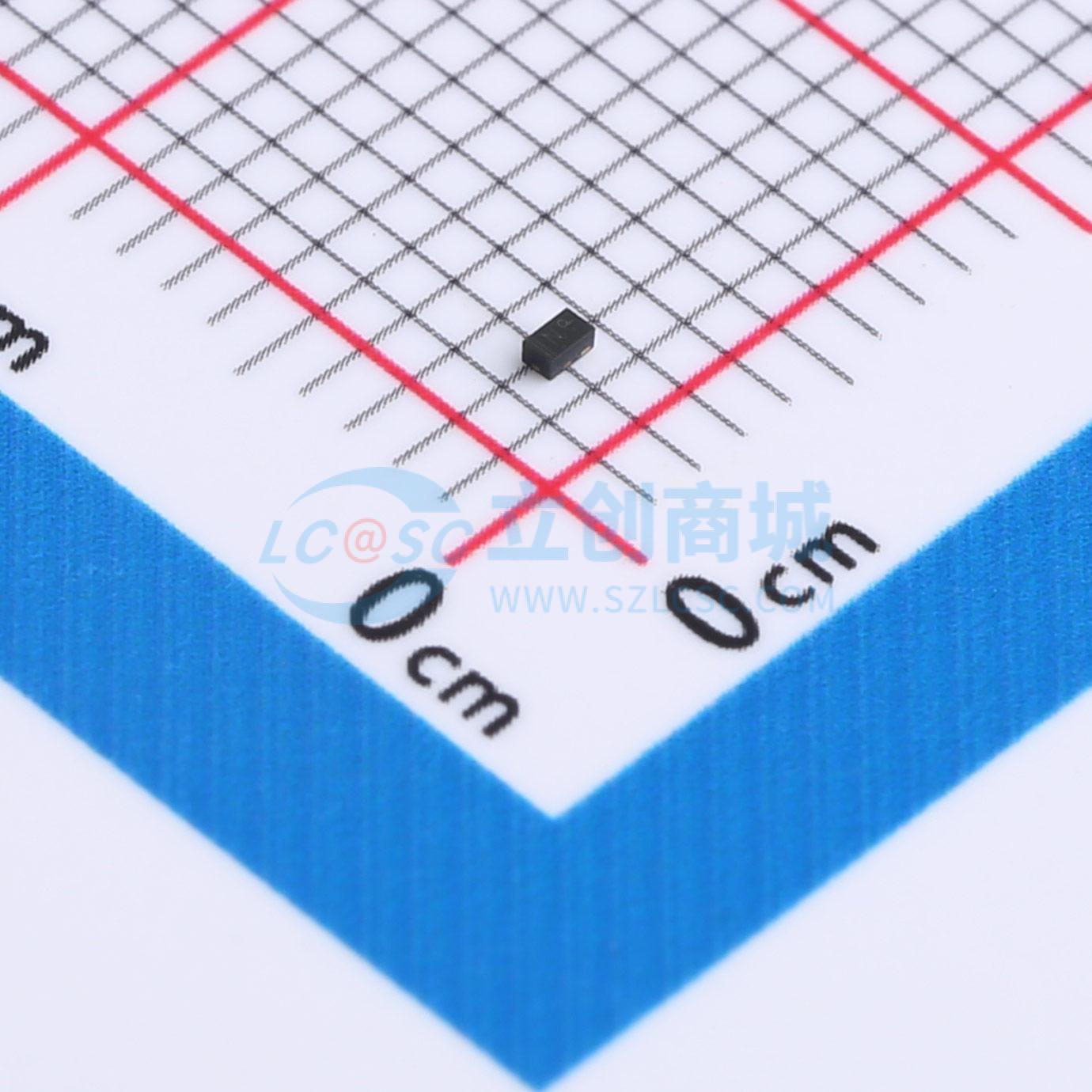

温馨提醒：图片仅供参考，商品以实物为准
AZ5423-01F
双向TVS 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 静电放电(ESD)保护器件
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- AZ5423-01F
- 商品编号
- C18221478
- 商品封装
- DFN1006-2(0402)
- 包装方式
- 编带
- 商品毛重
- 0.0415克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF |
商品特性
- 超低电容：典型值0.6 pF
- 超低泄漏：纳安级
- 低工作电压：± 5 V
- 低钳位电压
- 2引脚无引脚封装
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±20 kV 接触放电：±18 kV
- IEC61000-4-5（雷击）2A（8/20μs）
应用领域
- 手机及配件
- 电池保护
- USB VBus
- 电源线保护
- 手持便携式应用
