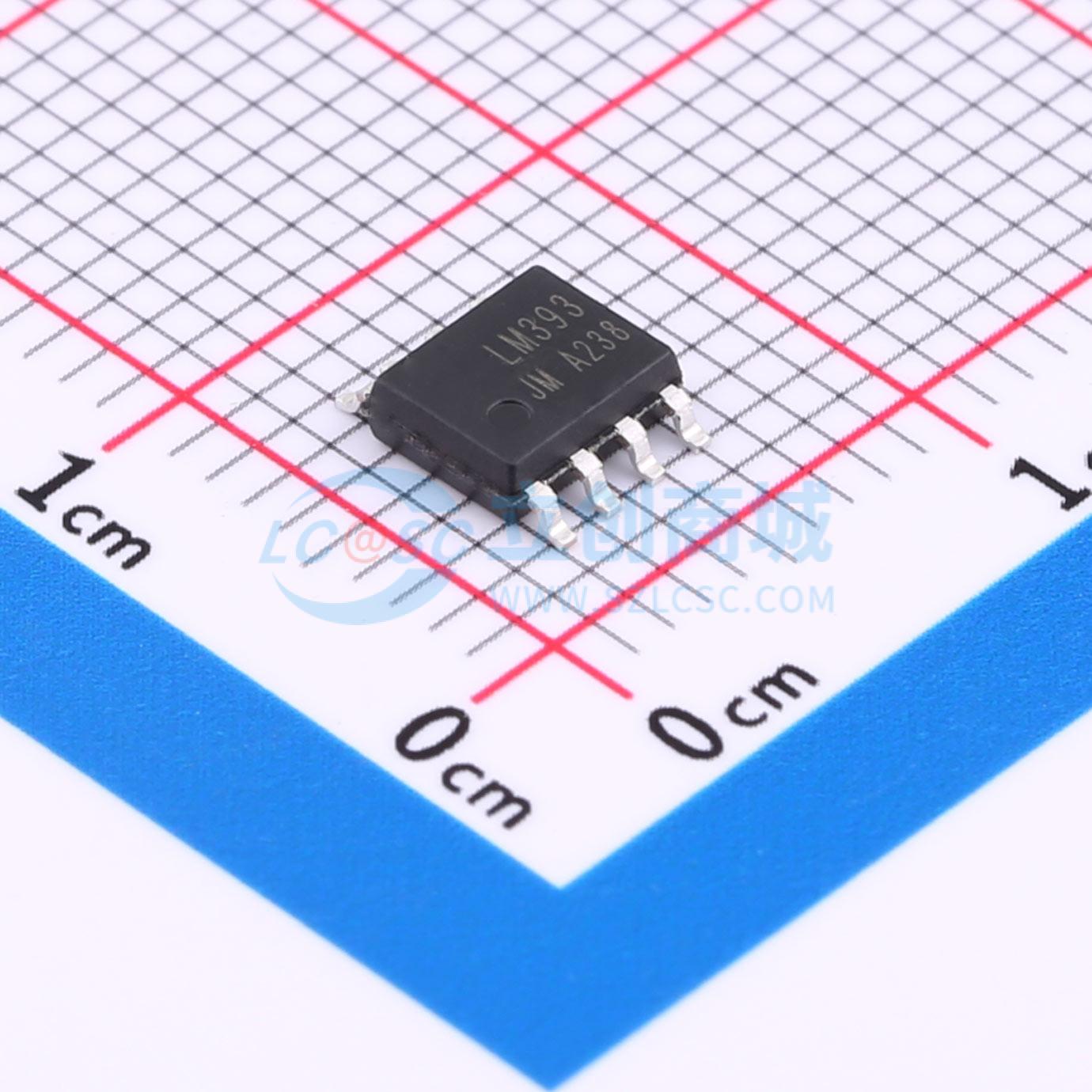

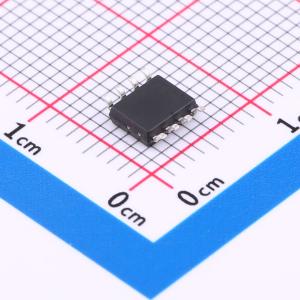

温馨提醒：图片仅供参考，商品以实物为准
LM393DR-JSM
双差分比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 广泛应用于电源管理及消费类电子产品中，为系统提供快速准确的信号比较功能。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- LM393DR-JSM
- 商品编号
- C18221468
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1142克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 25nA | |
| 传播延迟(tpd) | 1.3ns | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | TTL；MOS；DTL；CMOS；ECL | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 400uA | |
| 工作温度 | 0℃~+70℃ | |
| 最大电源宽度(Vdd-Vss) | 18V | |
| 单电源 | 2V~18V | |
| 双电源(Vee ~ Vcc) | -9V~-1V；1V~9V | |
| 输入失调电压温漂(Vos TC) | - | |
| 输入失调电流(Ios) | 5nA | |
| 输入失调电流温漂(Ios TC) | - | |
| 响应时间(tr) | 1.3us | |
| 功能特性 | - |
商品概述
LM293/LM393由两个独立的比较器组成。该电路可在宽电压范围的单电源下工作，现在也支持双电源。使用双电源时，两个电源之间的电压差在2V至18V之间，且Vcc比输入共模电压至少高1.5V。静态电流功耗与电源电压无关。输出可与其他设备的集电极开路输出端相连，以实现线与关系。它主要可用于工业、汽车、电源监控、振荡器峰值检测器、逻辑电压转换等系统。
商品特性
- 工作电压范围：
- 单电源2V~18V
- 双电源±1V~±9V
- 低电源电流，与电源电压无关：0.5mA（典型值）
- 低输入失调电流：5nA（典型值）
- 低输入偏置电流：25nA（典型值）
- 低输入失调电压：2mV（典型值）
- 共模输入电压范围包括地。
- 差分输入电压范围等于最大额定电源电压：±18V。
- 低输出饱和电压
- 输出与TTL、MOS和CMOS兼容。
- 封装形式：SOP8/DIP8/MSOP8
应用领域
工业、汽车、电源监控、振荡器峰值检测器、逻辑电压转换等系统
