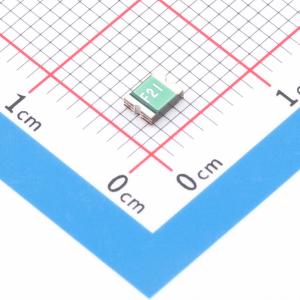

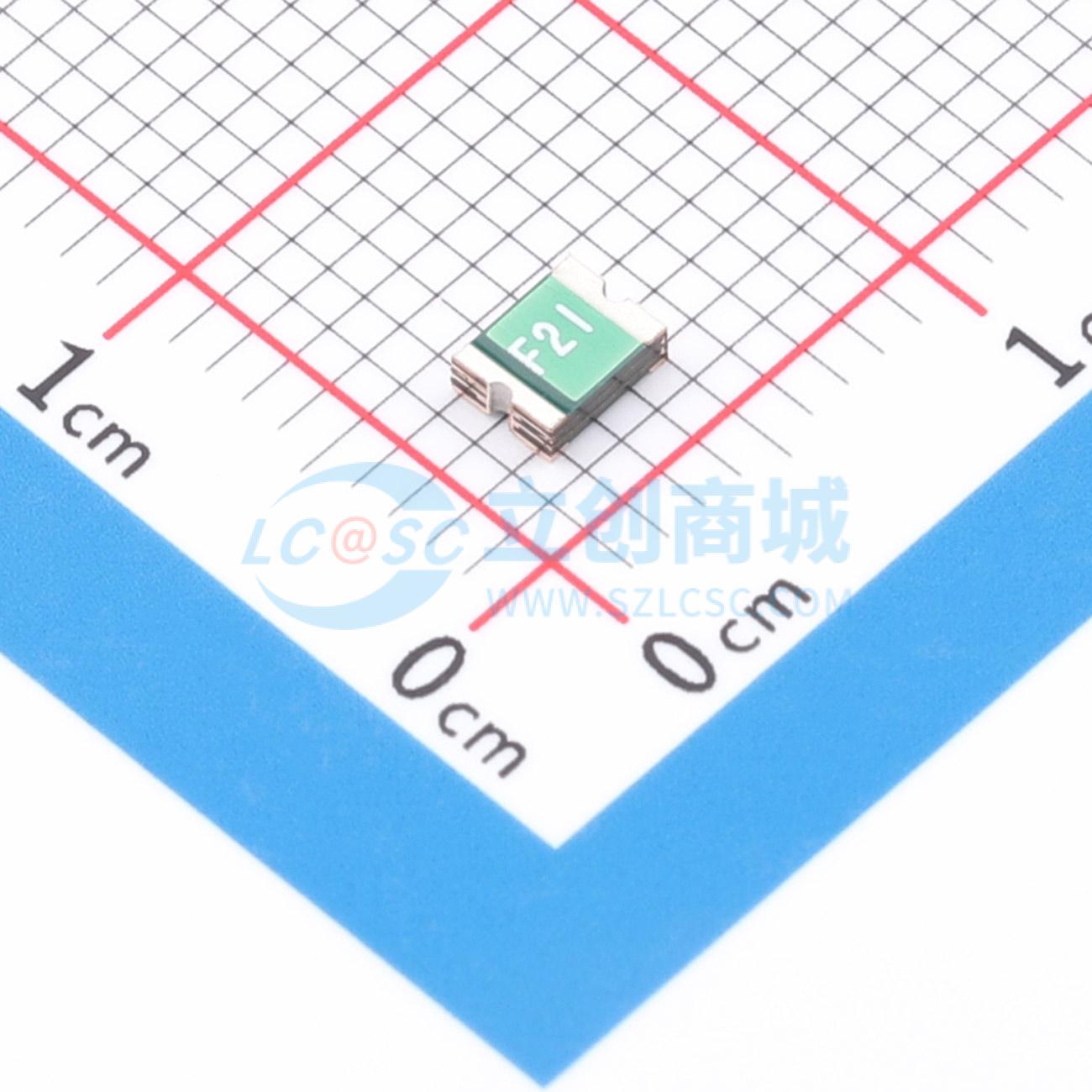

FSMD200-1210R
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 自恢复保险丝 | |
| 耐压(Vmax) | 6V | |
| 最大电流(Imax) | 100A | |
| 保持电流(Ihold) | 2A | |
| 跳闸电流(Itrip) | 4A | |
| 消耗功率(Pd) | 800mW | |
| 初始态阻值(Rmin) | 15mΩ |
| 属性 | 参数值 | |
|---|---|---|
| 跳断后阻值(R1max) | 70mΩ | |
| 动作时间 | 1s | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - | |
| 脚间距 | - |
商品概述
该系列为表面贴装型PTC可复位保险丝，符合RoHS标准且无卤素。其采用固态设计，外形小巧，适用于高密度电路板。工作电流范围为0.05A~2.00A，最大耐受电压为6VDC~60VDC，工作温度范围为-40℃至85℃。与标准表面贴装器件相比，其具有更快的跳闸时间和更低的电阻。
商品特性
- 符合RoHS标准且无卤素
- 小型表面贴装设计
- 固态结构
- 跳闸时间快于标准表面贴装器件
- 电阻低于标准表面贴装器件
应用领域
- 所有高密度电路板
