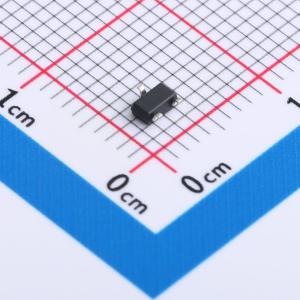

温馨提醒：图片仅供参考，商品以实物为准
A3144E-JSM
耐高压高灵敏度单极霍尔开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 霍尔传感器 耐高压高灵敏度单极霍尔开关 , 高灵敏度：60/40Gauss（典型值）
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- A3144E-JSM
- 商品编号
- C18221462
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0261克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 单极型 | |
| 工作电压 | 3.8V~40V | |
| 工作点(Gs) | 6mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | 4mT | |
| 工作温度 | -40℃~+125℃ | |
| 工作电流 | 6mA | |
| 输出类型 | 开路集电极 |
商品概述
A3144E单极霍尔效应开关，采用双极半导体(Bipolar)工艺设计，包括霍尔电压发生器，可在3.8至40V的电源电压下工作的稳压器，反向电压保护，温度补偿电路，小信号放大器，施密特触发器和集电极开路输出。 该传感器设计用于南极响应。当磁通密度(B)大于工作点Bop时，输出以低电平，输出保持不变，直到磁通量(B)小于释放点Brp时，输出以高电平。A3144E提供了多种封装，包括TO92S，SOT23 - 3L，且包装均符合RoHS。
商品特性
- 微型结构
- 高灵敏度：60/40Gauss(典型值)
- 宽电压范围：3.8 V至40 V
- ESD性能可达±4 kV
- 工作温度范围从 - 40℃至125℃
- 集电极开路输出
应用领域
- 无刷电机换向
- 流量传感器
- 位置传感器
- 速度传感器
- 距离传感器
