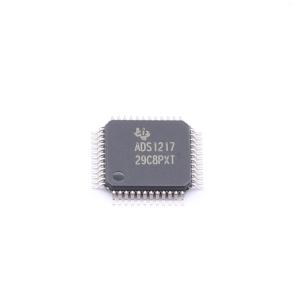

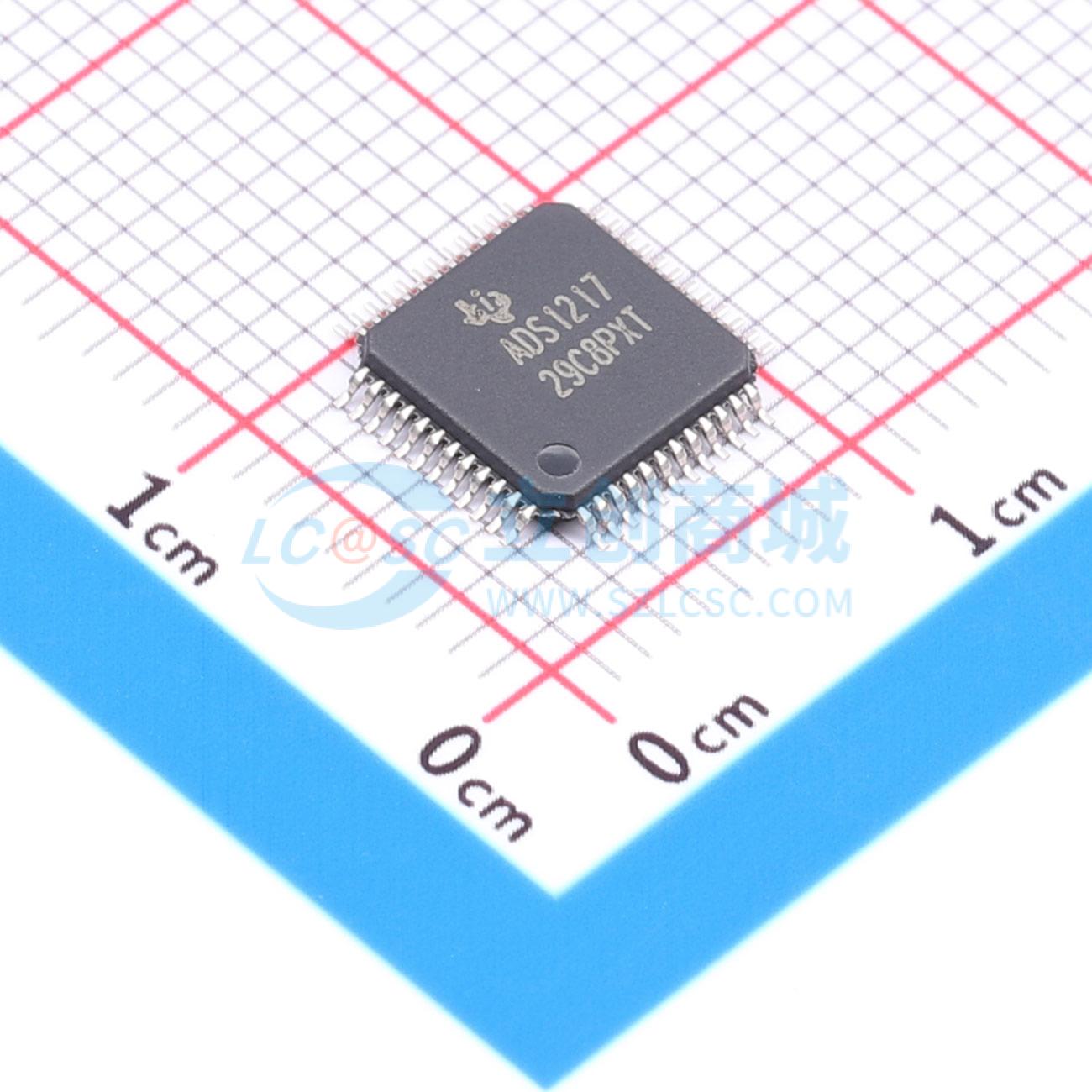

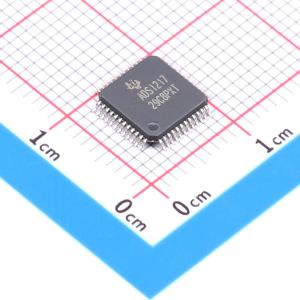

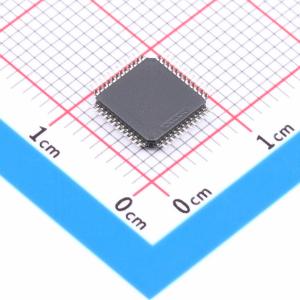

ADS1217IPFBR
8通道、24位模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 24位无丢失码，最大积分非线性0.0012%FSR，全差分输入范围+2VREF，可编程增益放大器增益1到128，有效分辨率22位。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1217IPFBR
- 商品编号
- C1849366
- 商品封装
- TQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 780Hz | |
| 通道数 | 8 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+85℃ | |
| 时钟/振荡器 | 外置 |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 1MHz~8MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 15ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 1kHz | |
| 全量程范围(FSR) | 5V |
商品概述
ADS1217是一款精密、宽动态范围的Δ-Σ型模数（A/D）转换器，分辨率为24位，工作电源电压范围为2.7V至5.25V。该Δ-Σ型A/D转换器可实现高达24位无丢码性能，有效分辨率达22位。 八个输入通道采用多路复用方式。可选择内部缓冲器，以提供非常高的输入阻抗，便于直接连接传感器或低电平电压信号。提供了烧断电流源，可检测传感器的开路或短路情况。一个8位数模转换器（DAC）可提供偏移校正，校正范围为满量程范围（FSR）的50%。 可编程增益放大器（PGA）提供1至128的可选增益，在增益为128时有效分辨率为19位。A/D转换通过二阶Δ-Σ调制器和可编程sinc滤波器完成。参考输入为差分输入，可用于比例测量。片上电流DAC独立工作，最大电流由外部电阻设定。 串行接口与SPI兼容。还提供了8位数字输入/输出，可用于输入或输出。ADS1217专为智能变送器、工业过程控制、称重秤、色谱分析和便携式仪器等高精度测量应用而设计。
商品特性
- 24位无丢码
- 积分非线性（INL）：满量程范围（FSR）的0.0012%（最大值）
- 满量程输入：±2VREF
- 可编程增益放大器（PGA）增益范围：1至128
- 有效分辨率：22位（PGA = 1），19位（PGA = 128）
- 单周期稳定模式
- 可编程数据输出速率高达1kHz
- 片上1.25V/2.5V参考电压
- 片上校准
- 与SPI兼容
- 电源电压：2.7V至5.25V
- 功耗 < 1mW（VDD = 3V）
应用领域
- 工业过程控制
- 液相/气相色谱分析
- 血液分析
- 智能变送器
- 便携式仪器
- 称重秤
- 压力传感器
