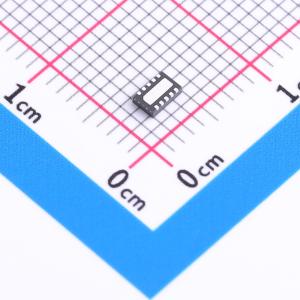

温馨提醒：图片仅供参考，商品以实物为准

ADS7142QDQCRQ1

具有可编程阈值和主机唤醒功能的汽车类双通道12位、140kSPS、I2C兼容型ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 12位140kSPS逐次逼近型寄存器模数转换器（ADC），可以自主监测信号，同时提供高效主机休眠和唤醒功能，适用于汽车应用。
品牌名称: TI(德州仪器)
商品型号: ADS7142QDQCRQ1
商品编号: C1852024
商品封装: WSON-10-EP(2x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ADS7142-Q1 是 12 位 140kSPS 逐次逼近型寄存器(SAR) 模数转换器 (ADC)，可以自主监测信号，同时更大限度地提高系统功率、可靠性和性能。该器件使用具有可编程高低警报阈值、迟滞和事件计数器的数字窗口比较器，实施每通道事件触发的中断。器件包含一个在 SAR ADC 前端的双通道模拟多路复用器，然后是一个用于转换和捕捉传感器数据的内部数据缓冲器。 ADS7142-Q1 提供 10 引脚 WSON 封装，可以实现功耗低至 900nW。该器件体积小巧，功耗低，非常适合空间受限型应用。

商品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 1: -40°C 至 +125°C，TA
提供功能安全型
有助于进行功能安全系统设计的文档
小封装尺寸：3mm×2mm
12 位无噪声分辨率采样率高达 140kSPS
高效的主机休眠和唤醒：自主监控功耗为 900nW
用于事件触发主机唤醒的窗口比较器
独立的配置和校准：双通道、伪差分或接地感应输入配置，用于校准的可编程阈值，内部校准改善了失调电压和漂移
错误触发防护：每个通道的可编程阈值，用于实现抗噪性能的可编程迟滞，用于瞬态抑制的事件计数器
I2C 接口：兼容 1.65V 至 3.6V 的电压范围，8 个可配置地址，高达 3.4MHz（高速）
模拟电源：1.65V 至 3.6V

应用领域

通用的电压、电流和温度监测用于：
数字驾驶舱处理单元
驾驶员监控
汽车音响主机
不具有处理功能的汽车摄像头模块

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	140kHz
	通道数	2
	工作电压	1.65V~3.6V
	接口类型	I2C
	差分输入	是
	积分非线性	0.5LSB

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	70dB
	时钟/振荡器	内置
	时钟频率(fc)	3.4MHz
	ADC架构	SAR
	静态电流	300uA
	全量程范围(FSR)	3.6V
