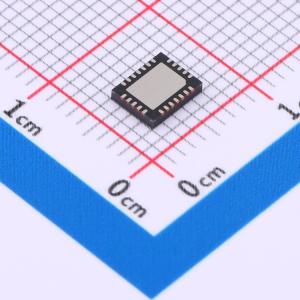

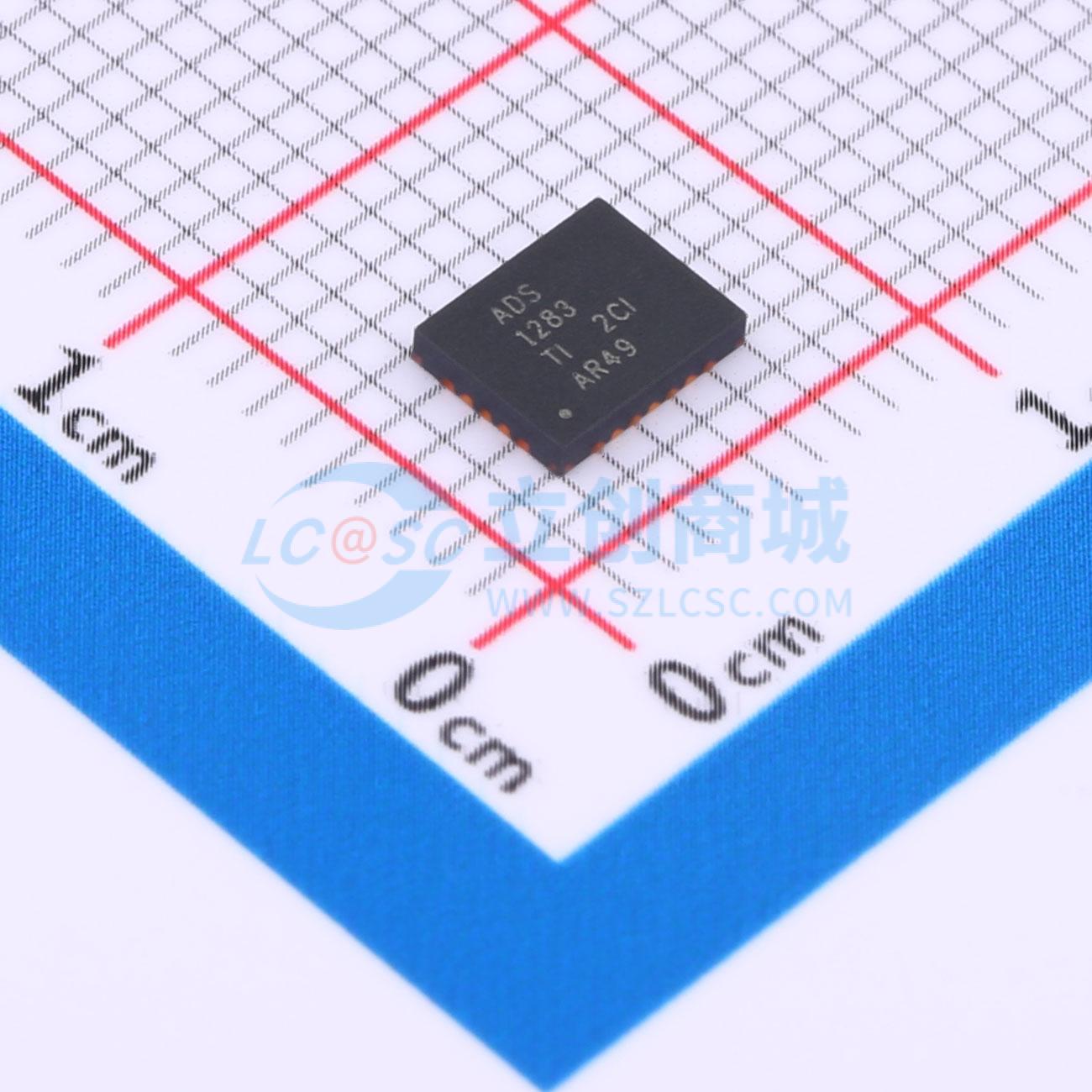

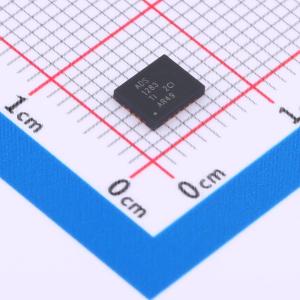

温馨提醒：图片仅供参考，商品以实物为准

ADS1283IRHFR

高分辨率模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1283 用于地震监测和能源勘探且具有 PGA 的超高分辨率 4kSPS 2 通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1283IRHFR
商品编号: C1855752
商品封装: VQFN-24-EP(4x5)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

ADS1283 是一款性能极高的单芯片模数转换器(ADC)，配备集成式低噪声可编程增益放大器(PGA)和双通道输入多路复用器(MUX)。此转换器使用一个固有稳定性的四阶Δ-Σ 调制器来获得出色的抗噪性能和线性性能。调制器数字输出由片上数字滤波器进行数字过滤和抽取，以生成ADC 转换结果。输入多路复用器可灵活提供附加的外部输入，用于测量以及内部自检输入连接。PGA 具有出色的低噪声(5nV/√Hz) 和极高的输入阻抗，便于轻松连接到具有宽增益范围的地震检波器和水听器。数字滤波器提供250SPS 至4000SPS 的可选数据速率。高通滤波器(HPF) 具有可调节的角频率。片上增益和偏移调节寄存器支持系统校准。同步输入(SYNC) 可用来使多个ADS1283 器件的转换同步。ADS1283 采用紧凑的24 引线5000×4 mm VQFN 封装，完全额定工作温度为 -40°C 至 +85°C，最大工作温度范围为 -50°C 至 +125°C。

商品特性

高分辨率: SNR：130 dB（250 SPS，PGA = 1）
高精度
低功耗：18mW（PGA = 1、2、4 或 8），停机模式：10μW
低噪声PGA：5nV/√Hz
双通道输入多路复用器
灵活的数字滤波器：正弦 + 有限脉冲响应(FIR) + 无限脉冲响应 (IIR)（可选），线性或最小相位响应，可编程的高通滤波器，可选择 FIR 数据速率：250SPS 至 4kSPS
偏移和增益校准引擎
SYNC 输入
模拟电源：5V 或 ±2.5V
数字电源：1.8V 至 3.3V

应用领域

能量勘探
地震监测
高精度仪器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	31位
	采样率	250Hz
	通道数	2
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+85℃

	属性	参数值
	信噪比	124dB
	时钟频率(fc)	1MHz~4.096MHz
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	4kHz；250Hz
	静态电流	15uA
