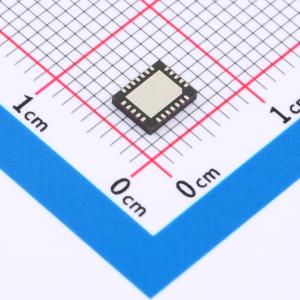

ADS1284IRHFR

ADS1284 是一款高性能、单芯片模数转换器(ADC)。该器件包括一个低噪声可编程增益放大器(PGA)、Δ-Σ调制器和数字滤波器。该ADC 支持两种运行模式，可在功耗与分辨率之间实现最佳平衡。 双通道多路复用器具有用于信号测量和ADC 信号测试的输入。具有使输入电路短路和测试内部噪声的模式。PGA 具有高输入阻抗和低噪声，可与地震检波器和水听器传感器直接连接。 四阶固有稳定性调制器可提供出色的低噪声和线性性能。调制器输出由片上数字滤波器进行过滤和抽取，以生成ADC 转换结果。 数字滤波器提供250 至4000 SPS 的数据速率。高通滤波器(HPF) 具有可编程转角频率。片上增益和偏移调节寄存器支持系统校准。 同步输入控制ADC 转换的时序。关断输入使ADC 进入关断模式。 ADS1284 采用紧凑的24 引线500m×4mm QFN 封装，完整额定工作温度为 -40°C 至 +85°C ，最大工作温度范围为 -50°C 至 +125°C 。

• 可选择工作模式
• 低功耗模式：
  • 12mW（PGA = 1、2、4 和8）
  • 127dB SNR（250 SPS，PGA = 1）
• 高分辨率模式：
  • 18mW（PGA = 1、2、4 和8）
  • 130dB SNR（250 SPS，PGA = 1）
• THD：–122dB
• CMRR：110dB
• 双通道多路复用器
• 固有稳定性调制器
• 快速响应超范围检测器
• 灵活的数字滤波器：
  • 正弦 + 有限脉冲响应(FIR) + 无限脉冲响应(IIR)（可选）
  • 线性或最小相位选项
  • 可编程高通滤波器
• 偏移和增益校准
• SYNC 输入
• 模拟电源：5V 或 ±2.5V
• 数字电源：1.8V 至3.3V

• 能量勘探
• 地震监测
• 高精度仪器
