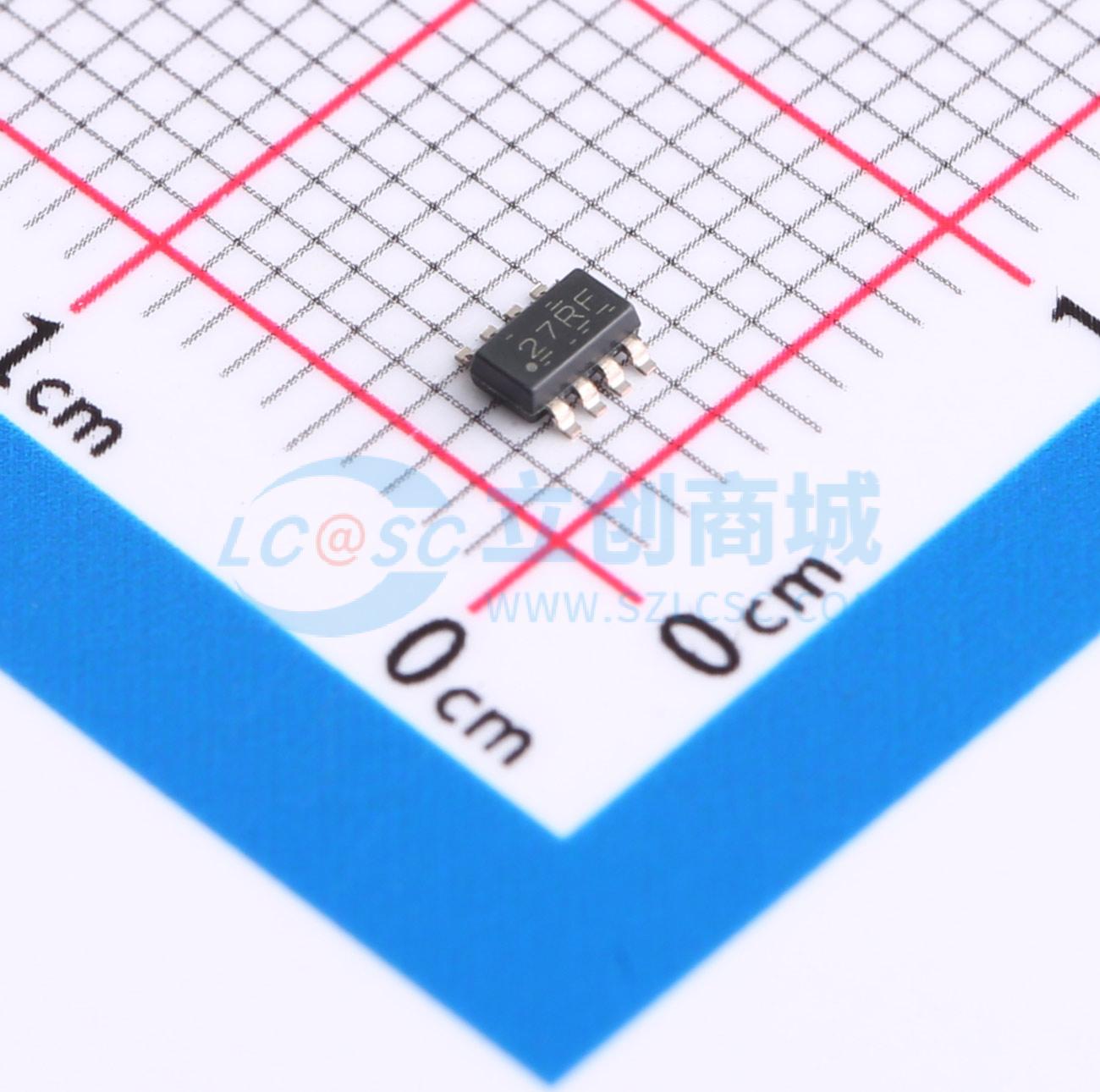

温馨提醒：图片仅供参考，商品以实物为准

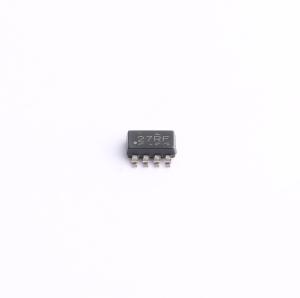

TCAN1044VDDFR

具有待机模式和1.8VIO支持的TCAN1044V故障保护CANFD收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 符合ISO11898-2:2016和ISO11898-5:2007物理层标准的要求，支持传统CAN和经优化的CANFD性能（数据速率为2、5和8Mbps）。具有较短的对称传播延迟时间和快速循环次数，可增加时序裕量。
品牌名称: TI(德州仪器)
商品型号: TCAN1044VDDFR
商品编号: C1855774
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

TCAN1044V 是一款符合ISO 11898-2:2016 高速CAN 规范物理层要求的高速控制器局域网(CAN) 收发器。 TCAN1044V 收发器支持传统CAN 和CAN FD 网络（数据速率高达8 兆位/秒(Mbps)）。TCAN1044V 包括通过V₁₀ 端子实现的内部逻辑电平转换功能，允许将收发器IO 直接连接到1.8V、2.5V、3.3V 或5V 逻辑IO。该收发器具有低功耗待机模式，可通过ISO11898-2:2016 定义的唤醒模式(WUP) 实现远程唤醒。TCAN1044V 收发器还包括许多保护和诊断功能，其中包括热关断(TSD)、TXD 显性超时(DTO)、电源欠压检测和高达±58V 的总线故障保护。

商品特性

符合ISO 11898-2:2016 和ISO 11898-5:2007 物理层标准的要求
支持传统CAN 和经优化的CAN FD 性能（数据速率为2、5 和8Mbps）
具有较短的对称传播延迟时间和快速循环次数，可增加时序裕量在有负载CAN 网络中实现更快的数据速率
总环路延迟≤210ns
小尺寸SOT-23 封装(2.9mm x 1.60mm)
接收器共模输入电压：±12V
保护功能：
- 总线故障保护：±58V
- 欠压保护
- 总线引脚限流
- TXD 显性超时(DTO)
  - 数据速率低至9.2kbps
- 热关断保护(TSD)
工作模式：
- 正常模式
- 支持远程唤醒请求功能的低功耗待机模式
- 优化了未上电时的性能
总线和逻辑引脚为高阻抗（运行总线或应用上无负载）
支持热插拔：在总线和RXD 输出上可实现上电/断电无干扰运行
结温范围： -40°C 至150°C

应用领域

电网基础设施
工业运输（非汽车和非轻型卡车）
工厂自动化与控制
电器

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	8Mbps
	工作电压	4.5V~5.5V

	属性	参数值
	工作电流	70mA
	工作温度	-40℃~+150℃
	静态电流	1mA
