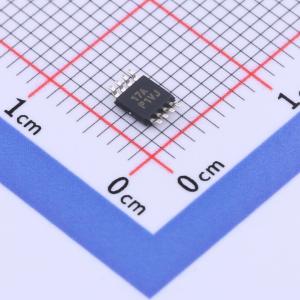

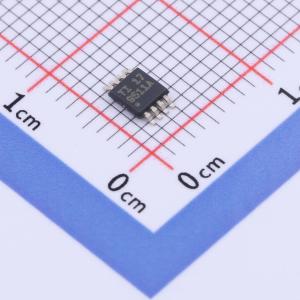

温馨提醒：图片仅供参考，商品以实物为准

TCA9511ADGKR

TCA9511A热插拔I2C总线和SMBus缓冲器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TCA9511A是一款热插拔I2C总线缓冲器，支持将I/O卡插入带电背板中，而不会损坏数据和破坏时钟线路。
品牌名称: TI(德州仪器)
商品型号: TCA9511ADGKR
商品编号: C1855780
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.08克(g)

商品概述

支持 I2C 总线信号的双向数据传输，工作电源电压范围为 2.3V 至 5.5V，-40°C 至 125°C 的 TA 环境空气温度范围，对所有 SDA 和 SCL 线路的 1V 预充电可防止带电板插入过程中发生损坏，可适应标准模式及快速模式 I2C 器件，支持时钟展宽、仲裁及同步，断电高阻抗 I2C 引脚。 TCA9511A 是一款热插拔 I2C 总线缓冲器，支持将 I/O 卡插入带电背板中，而不会损坏数据和破坏时钟线路。控制电路可防止背板侧 I2C 线路（输入）与板卡侧 I2C 线路（输出）相连接（直到背板上出现停止命令或总线空闲情况为止），而不会在板卡上发生总线争用的情况。当建立连接时，该器件可提供双向缓冲，从而使背板及板卡电容保持隔离。在插入过程中，会对 SDA 和 SCL 线路预充电至 1V，从而尽可能减小对器件的寄生电容充电所需的电流。

商品特性

支持 I2C 总线信号的双向数据传输
工作电源电压范围为 2.3V 至 5.5V
-40°C 至 125°C 的 TA 环境空气温度范围
对所有 SDA 和 SCL 线路的 1V 预充电可防止带电板插入过程中发生损坏
可适应标准模式及快速模式 I2C 器件
支持时钟展宽、仲裁及同步
断电高阻抗 I2C 引脚

应用领域

服务器
企业交换
电信交换设备
基站
工业自动化设备

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交53单

	属性	参数值
	商品目录	其他接口
	接口类型	I2C；SMBus
	工作电压	2.3V~5.5V

	属性	参数值
	工作温度	-40℃~+125℃
	工作电流	2.5mA
