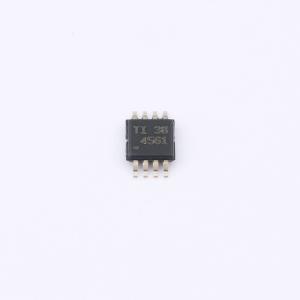

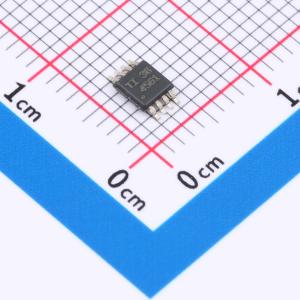

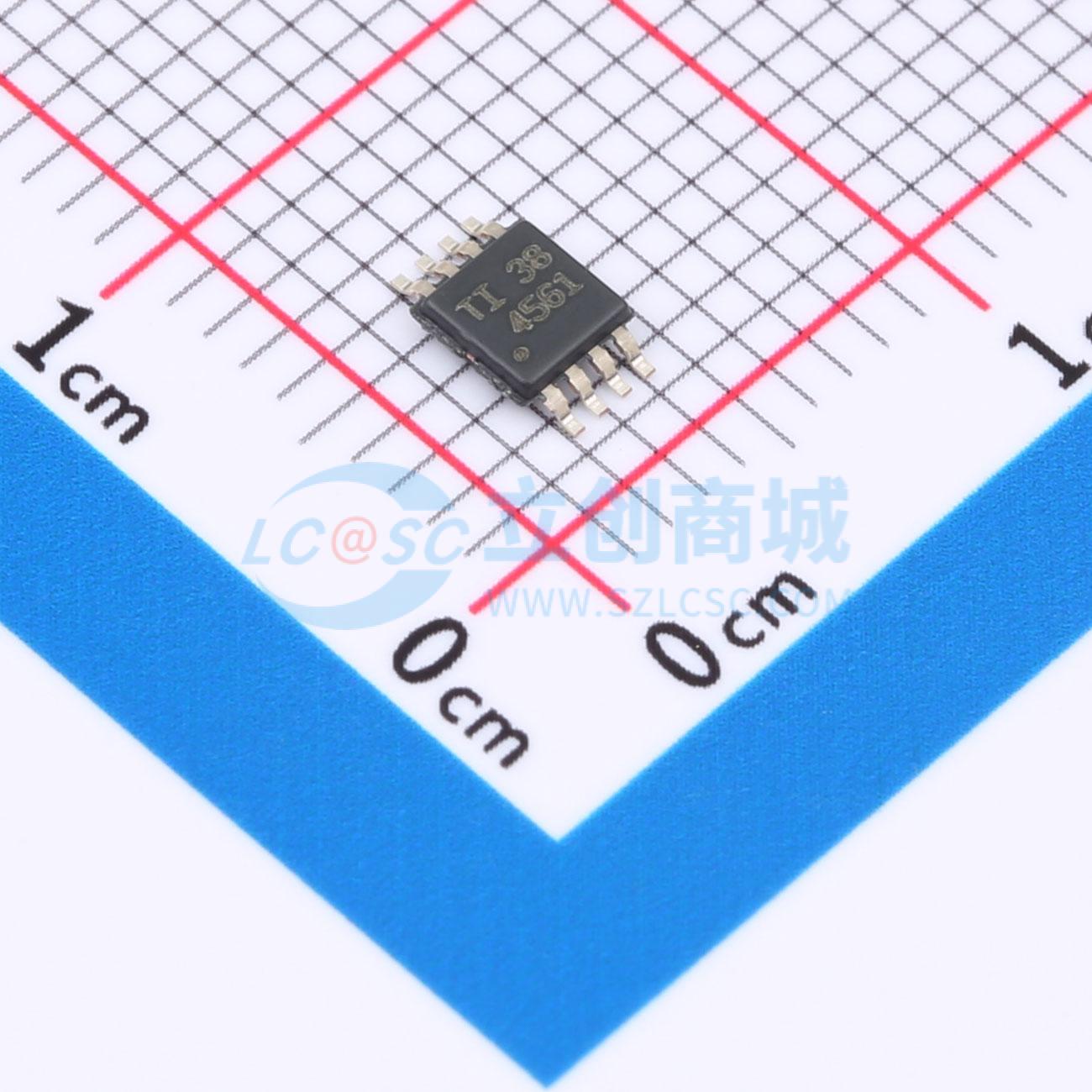

THS4561IDGKT

THS4561 全差分放大器 (FDA) 可在单端源至差分输出之间提供一个简单接口，从而满足精密模数转换器(ADC) 的需求。THS4561 具有 8Hz 的超低 1/f 电压噪声拐角频率和 130dB 的低总谐波失真 (THD)，同时仅消耗 775µA 的静态电流，非常适用于功率敏感的数据采集 (DAQ) 系统，该系统需要使用放大器和 ADC 组合来改善信噪比 (SNR) 及无杂散动态范围 (SFDR)，从而提供高性能。

THS4561 具有所需的负电源轨输入，可用于将直流耦合、以接地为中心的源信号连接到单电源差分输入 ADC。低直流误差和温漂项可满足新兴的高速和高分辨率逐次逼近寄存器 (SAR) 和 Δ - Σ ADC 输入要求。2.85V 至 12.6V 电源电压范围、灵活的输出共模设置以及电源余量低等特性，有助于符合多种 ADC 输入和数模转换器 (DAC) 输出的要求。

THS4561 器件的额定工作温度范围是 – 40°C 至 +125°C。

• 带宽：60MHz (G = 1V/V)
• 压摆率：230V/µs
• 增益带宽积：68MHz
• 电压噪声：
  • 1/f 电压噪声拐角频率：8Hz
  • 宽带噪声 (≥500Hz): 4nV/√Hz
• 输入失调电压：±250µV（最大值）
  • 温漂：±4µV/°C（最大值）
• 电源工作范围：2.85V 至 12.6V
• 电源电流：775µA
• 负轨输入 (NRI)
• 轨至轨输出 (RRO)
• 超低的谐波失真：
  • HD2：–117dBc（2VPP、100kHz 时）
  • HD3：–124dBc（2VPP、100kHz 时）
• 0.01% 稳定时间（2V 阶跃）：90ns

• 16 位至 20 位、差分 SAR 和 Δ - Σ 驱动器
• 差分有源滤波器
• 高输出摆幅 PCM 音频 DAC 输出
• 医疗超声波
• 电池测试仪
• 功率分析仪
• THS4551 的低功耗替代器件
• 增益为 10V/V 且具有 50kHz 二阶 MFB 滤波器的 PCM 音频 DAC 输出
