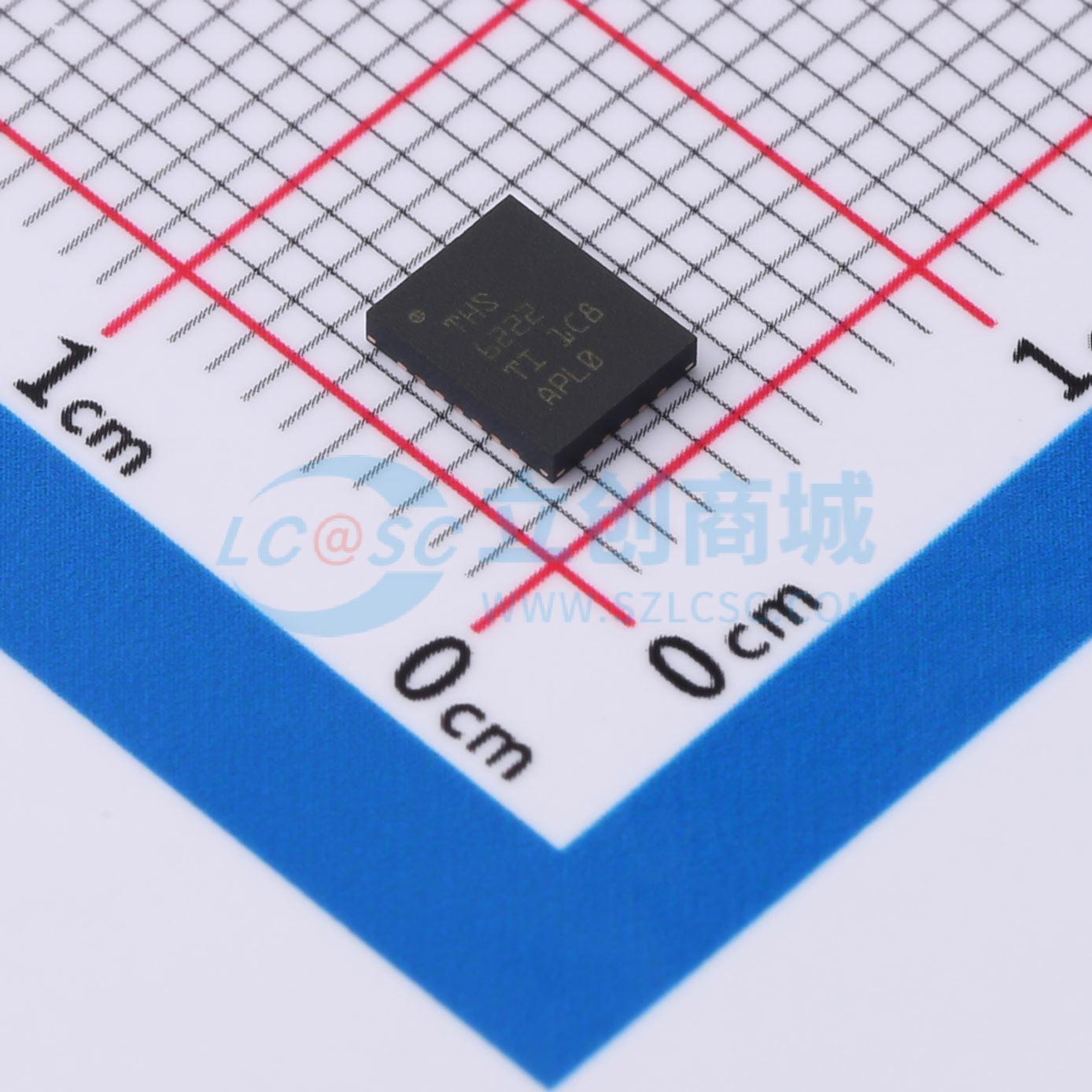

THS6222IRHFR

具有共模缓冲器的差分HPLC线路驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: THS6222 具有共模缓冲器的差分宽带 PLC 和 HPLC 线路驱动器
品牌名称: TI(德州仪器)
商品型号: THS6222IRHFR
商品编号: C1855812
商品封装: VQFN-24-EP(4x5)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

	属性	参数值
	商品目录	差分运放
	放大器数	双路
	共模抑制比(CMRR)	65dB
	输入偏置电流(Ib)	1uA
	输入失调电压(Vos)	12mV
	增益带宽积(GBP)	205MHz
	压摆率(SR)	5500V/us
	最大电源宽度(Vdd-Vss)	32V
	噪声密度(eN)	2.5nV/√Hz@1MHz

	属性	参数值
	轨到轨	轨到轨输出
	输出电流	338mA
	输入失调电压温漂(Vos TC)	40uV/℃
	静态电流(Iq)	19.5mA
	工作温度	-40℃~+85℃
	输出类型	推挽
	单电源	8V~32V
	电源纹波抑制比(PSRR)	83dB

商品概述

THS6222 是一款具有电流反馈架构的差分线路驱动器放大器，使用专有的高速硅锗(SiGe) 工艺制造。专用于在驱动重线路负载时需要高线性度的宽带、高速、电力线通信 (HPLC) 线路驱动器应用。

THS6222 的独特架构可以尽可能降低静态电流，同时提供极高的线性度。该放大器具有可调的电流引脚(IADJ)，可设定多种偏置模式的额定电流消耗，从而提供更佳的节能效果，而无需发挥放大器的全部性能。关断偏置模式能够在时分多路复用 (TDM) 系统中进一步降低接收模式下的功耗，同时保持高输出阻抗。集成式1/2 Vs 共模缓冲器不需要外部组件，从而降低了系统成本并节省了布板空间。

57VPP （100Ω 负载）的宽输出摆幅搭配 32V 电源以及超过 650mA 的电流驱动（25Ω 负载），可提供低失真的宽带动态范围。

THS6222 采用 24 引脚 VQFN 封装，散热焊盘外露，额定工作环境温度范围为 -40°C 至 +85°C。

商品特性

电源电压范围 (VS): 8V 至 32V
集成 1/2Vs 共模缓冲器
大信号带宽：195MHz (V0 = 16VPP)
压摆率（16V 阶跃）：5500V/µs
低失真（VS = 12V，50Ω 负载）：
- HD2：–80dBc (1MHz)
- HD3：–90dBc (1MHz)
输出电流：338mA （VS = 12V，25Ω 负载）
宽输出摆幅 (VS = 12V)：
- 19.4VPP （100Ω 负载）
- 18.6VPP （50Ω 负载）
可调功耗模式：
- 满偏置模式：19.5mA
- 中偏置模式：15mA
- 低偏置模式：10.4mA
- 低功耗关断模式
- IADJ 引脚，用于调节偏置电流
集成式过热保护
与 24 引脚 THS6212 VQFN 引脚兼容

应用领域

SGCC HPLC 线路驱动器
智能电表
数据集中器
电力线通信网关
家庭网络 PLC
差分 DSL 线路驱动器
