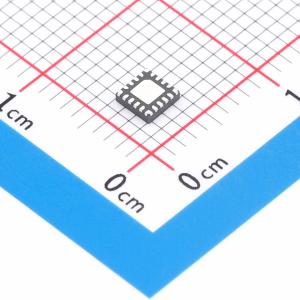

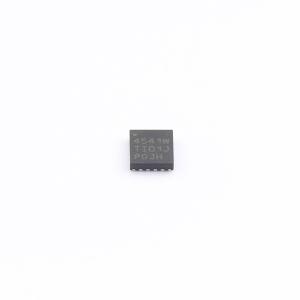

THS4541QWRGTRQ1

THS4541-Q1 器件是一款低功耗、电压反馈、全差分放大器(FDA)，其具有低于负电源轨的输入共模范围以及轨到轨输出。其设计用于低功耗数据采集系统，其中高密度对于高性能ADC 或DAC 接口设计至关重要。

THS4541-Q1 器件提供了连接直流耦合中央接地源信号所需的负轨输入。此负轨输入搭配轨到轨输出，只需使用一个2.7V 到5.4V 的电源即可轻松将单端接地基准双极信号源与各种逐次逼近寄存器(SAR)、Δ-Σ 或流水线ADC 相连接。

THS4541-Q1 器件的额定运行温度介于 -40°C 与 +125°C 之间，并且采用16 引脚超薄四方扁平无引线(VQFN) 封装。

• 适用于汽车电子应用，符合AEC-Q100 标准，器件温度1 级： -40°C 至 +125°C 的环境运行温度范围
• 器件人体放电模式(HBM) 分类等级2
• 器件组件充电模式(CDM) 分类等级C6
• 完全差分放大器(FDA) 架构
• 带宽：500MHz (G = 2V/V)
• 增益带宽产品：850MHz
• 转换率：1500V/μs
• HD₂：10MHz 时为–95dBc (0.2V_PP，R_L = 500Ω)
• HD₃：10MHz 时为–90dBc (0.2V_PP，R_L = 500Ω)
• 输入电压噪声：2.2nV/√Hz (f > 100kHz)
• 低偏移漂移：±0.5μV/°C（典型值）
• 负轨输入(NRI)轨到轨输出(RRO)
• Rload ≥ 50Ω 时仍可稳定运行
• 输出共模控制
• 电源：单电源电压范围：2.7V 到5.4V；分离电源电压范围：±1.35V 到 ±2.7V
• 静态电流：10.1mA（5V 电源）
• 断电能力：2μA（典型值）

• 低功耗高性能模数转换器(ADC) 驱动器
• SAR、ΔΣ 和流水线
• 低功耗、高性能（直流耦合或交流耦合）
• 单端到差分放大器
• 差分到差分放大器
• 差分有源滤波器
• 数模转换器(DAC) 输出的差分互阻抗
• ADC3xxx 系列低功耗、高性能ADC 的直流耦合或交流耦合接口
