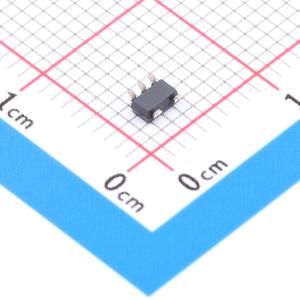

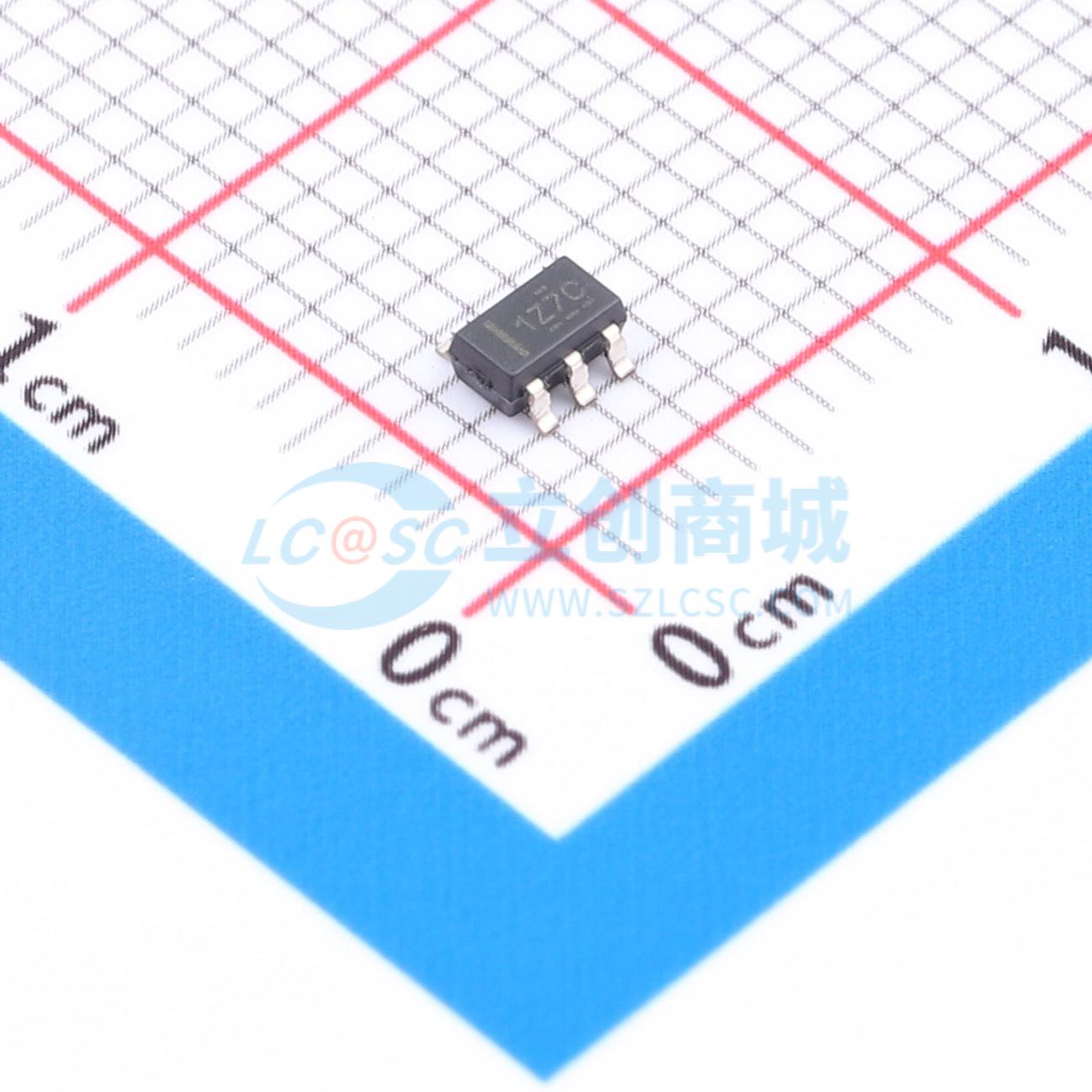

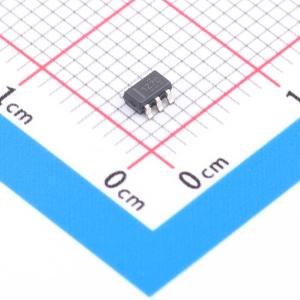

INA293A5IDBVR

INA293 是一款超精密电流检测放大器，可在 –4V 至 110V 的宽共模范围内测量分流电阻器上的压降。负共模电压允许器件的工作电压低于接地电压，从而可在半桥应用中精确测量再循环电流。低失调电压、小增益误差和高直流 CMRR 的组合可实现高精度的电流测量。INA293 不仅适用于直流电流测量，还适用于高速应用（例如快速过流保护），此类应用具有 1.3MHz 的高带宽和 85dB 交流 CMRR（50kHz 时）。 INA293 由 2.7V 至 20V 的单电源供电，电源电流为 1.5mA。INA293 提供五个增益选项：20V/V、50V/V、100V/V、200V/V 和 500V/V。这些增益选项可以满足宽动态范围电流检测应用。 INA293 的额定工作温度范围为 -40°C 至 +125°C ，并且采用节省空间且配备两种引脚型号的 SOT-23 封装。

• 宽共模电压：
  • 工作电压： -4V 至 +110V
  • 可承受电压： -20V 至 +120V
• 出色的共模抑制比 (CMRR)：
  • 160dB 直流 CMRR
  • 85dB 交流 CMRR（50kHz 时）
• 精度：
  • 增益：
    • 增益误差： ±0.15% （最大值）
    • 增益漂移： ±10ppm/°C （最大值）
  • 失调电压：
    • 失调电压： ±15μV （典型值）
    • 温漂： ±0.05μV/°C （典型值）
• 可用增益：
  • INA293A1、INA293B1：20V/V
  • INA293A2、INA293B2：50V/V
  • INA293A3、INA293B3：100V/V
  • INA293A4、INA293B4：200V/V
  • INA293A5、INA293B5：500V/V
• 高带宽：1.3 MHz
• 压摆率：2.5 V/µs
• 静态电流：1.5mA

• 有源天线系统 mMIMO (AAS)
• 宏远程无线电单元 (RRU)
• 48V 机架式服务器
• 48V 商用网络和服务器电源 (PSU)
• 48V 电池管理系统 (BMS)
