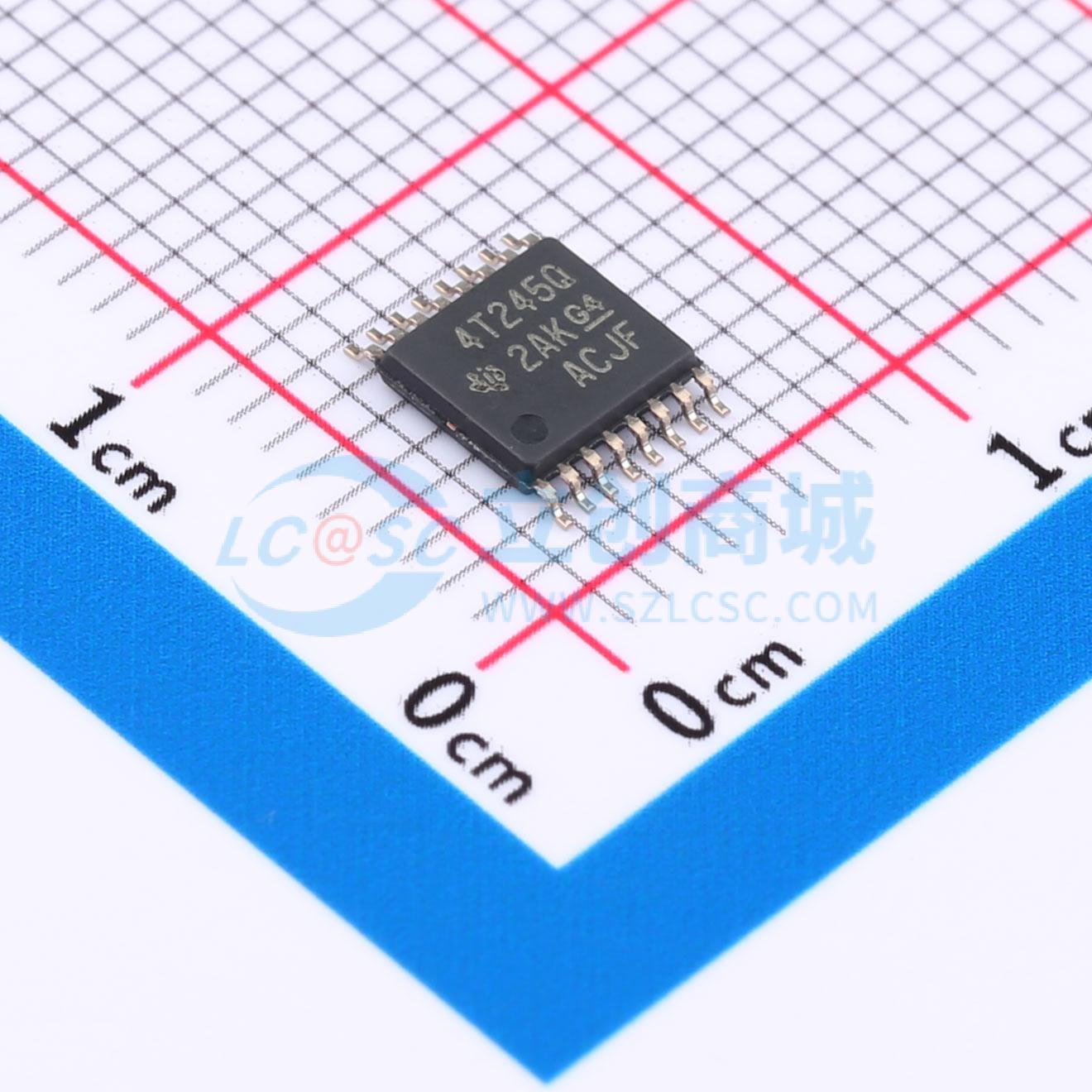

SN74AXC4T245QPWRQ1

符合 AEC-Q100 标准的 SN74AXC4T245-Q1 器件是一款采用两个独立可配置电源轨的四位同相总线收发器。VCCA 和 VCCB 电源电压低至 0.65V 时，该器件可正常工作。A 端口用于跟踪 VCCA，该端口可支持 0.65V 至 3.6V 范围内的任何电源电压。B 端口用于跟踪 VCCB，该端口也可支持 0.65V 至 3.6V 范围内的任何电源电压。此外，SN74AXC4T245-Q1 还与单电源系统兼容。

SN74AXC4T245-Q1 器件旨在实现数据总线之间的异步通信。根据方向控制输入（DIR1 和 2DIR）的逻辑电平，此器件将数据从 A 总线传输至 B 总线，或者将数据从 B 总线传输至 A 总线。输出使能输入（1OE 和 2OE）可用于禁用输出，从而有效隔离总线。SN74AXC4T245-Q1 器件旨在使控制引脚（xDIR 和 xOE）以 VCCA 为基准。

为了确保电平转换器 I/O 在加电或断电期间处于高阻抗状态，xOE 引脚应通过一个上拉电阻器连接至 VCCA。

该器件完全适合使用 Ioff 电流的局部断电应用。当器件断电时，Ioff 保护电路可确保不从输入、输出或偏置到特定电压的组合 I/O 获取多余电流，也不向其提供多余电流。

VCC 隔离特性可确保当 VCCA 或 VCCB 低于 100mV 时，I/O 端口均禁用其输出并进入高阻态。

无干扰电源定序使电源轨能以任何顺序打开或关断，从而提供强大的电源定序性能。

• 符合面向汽车应用的 AEC-Q100 标准
• 采用可湿侧面 QFN (WBQB) 封装
• 完全可配置的双轨设计，可允许各个端口在 0.65V 至 3.6V 的电源电压范围内运行
• 工作温度范围为 – 40°C 至 +125°C
• 多向控制引脚，支持同步升降转换
• 无干扰电源定序
• 从 1.8V 转换到 3.3V 时，支持高达 380Mbps 的转换速率
• VCC 隔离特性：如果任何一个 VCC 输入低于 100mV，则所有 I/O 输出均禁用且处于高阻抗状态
• Ioff 支持局部断电模式运行
• 兼容 AVC 系列电平转换器
• 闩锁性能超过 100mA，符合 JESD 78 II 类规范
• ESD 保护性能超过 JEDEC JS-001 规范要求：8000V 人体放电模型，1000V 充电器件模型

• 信息娱乐系统音响主机
• ADAS 融合
• ADAS 前置摄像头
• 混合动力电动汽车和电动汽车电池管理系统
• 远程信息处理控制单元
