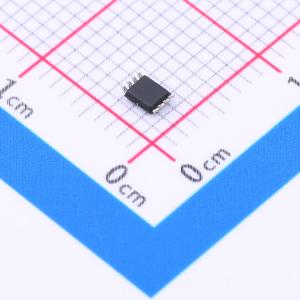

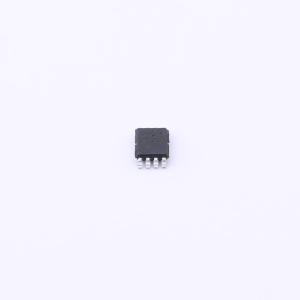

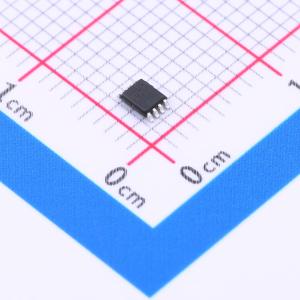

SN74AXC2T45DCUR
380Mbps 2位双向电平转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74AXC2T45 具有可配置电压转换的双位双电源总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AXC2T45DCUR
- 商品编号
- C1858360
- 商品封装
- VSSOP-8-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | CMOS | |
| 输出信号 | CMOS | |
| 数据速率 | 380Mbps | |
| 工作电压(VCCA) | 650mV~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(VCCB) | 650mV~3.6V | |
| 元件数 | 1 | |
| 每个电路通道数 | 2 | |
| 输出类型 | 推挽式 | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 断电保护 |
商品概述
SN74AXC2T45 是一款使用两个独立可配置电源轨的 2 位同相总线收发器。VCCA 和 VCCB 电源电压低至 0.65V 时，该器件可正常工作。A 端口用于跟踪 VCCA，该端口可支持 0.65V 至 3.6V 范围内的任何电源电压。B 端口用于跟踪 VCCB，该端口也可支持 0.65V 至 3.6V 范围内的任何电源电压。此外，SN74AXC2T45 还与单电源系统兼容。
SN74AXC2T45 器件旨在实现数据总线间的异步通信。根据方向控制输入 (DIR) 上的逻辑电平，该器件将数据从 A 总线传输至 B 总线，或者将数据从 B 总线传输至 A 总线。SN74AXC2T45 器件旨在使控制引脚 (DIR) 以 VCCA 为基准。
该器件完全符合使用 Ioff 电流的部分断电应用的规范要求。当器件断电时，Ioff 保护电路可确保不从输入、输出或偏置到特定电压的组合 I/O 获取多余电流，也不向其提供多余电流。
VCC 隔离特性可确保当 VCCA 或 VCCB 低于 100mV 时，I/O 端口均禁用其输出并进入高阻抗状态。
无干扰电源时序使电源轨能以任何顺序打开或关断，从而提供强大的电源时序性能。
商品特性
- 完全可配置的双轨设计可允许各个端口在 0.65V 至 3.6V 的电源电压范围内运行
- 工作温度范围为 –40℃ 至 +125℃
- 无干扰电源时序
- 从 1.8V 转换到 3.3V 时，支持高达 380Mbps 的转换速率
- VCC 隔离特性 – 如果任何一个 VCC 输入低于 100mV，则所有 I/O 输出均禁用且处于高阻抗状态
- Ioff 支持局部断电模式运行
- 兼容 AVC 系列电平转换器
- 闩锁性能超过 100mA，符合 JESD 78 II 类规范
- ESD 保护性能超过 JESD 22 规范要求 – 8000V 人体放电模型，1000V 充电器件模型
应用领域
- 企业与通信
- 工业
- 个人电子产品
- 无线基础设施
- 楼宇自动化
- 销售终端
