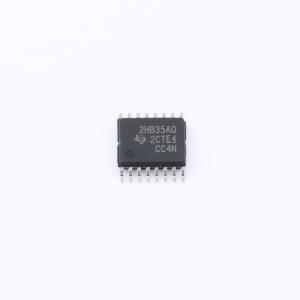

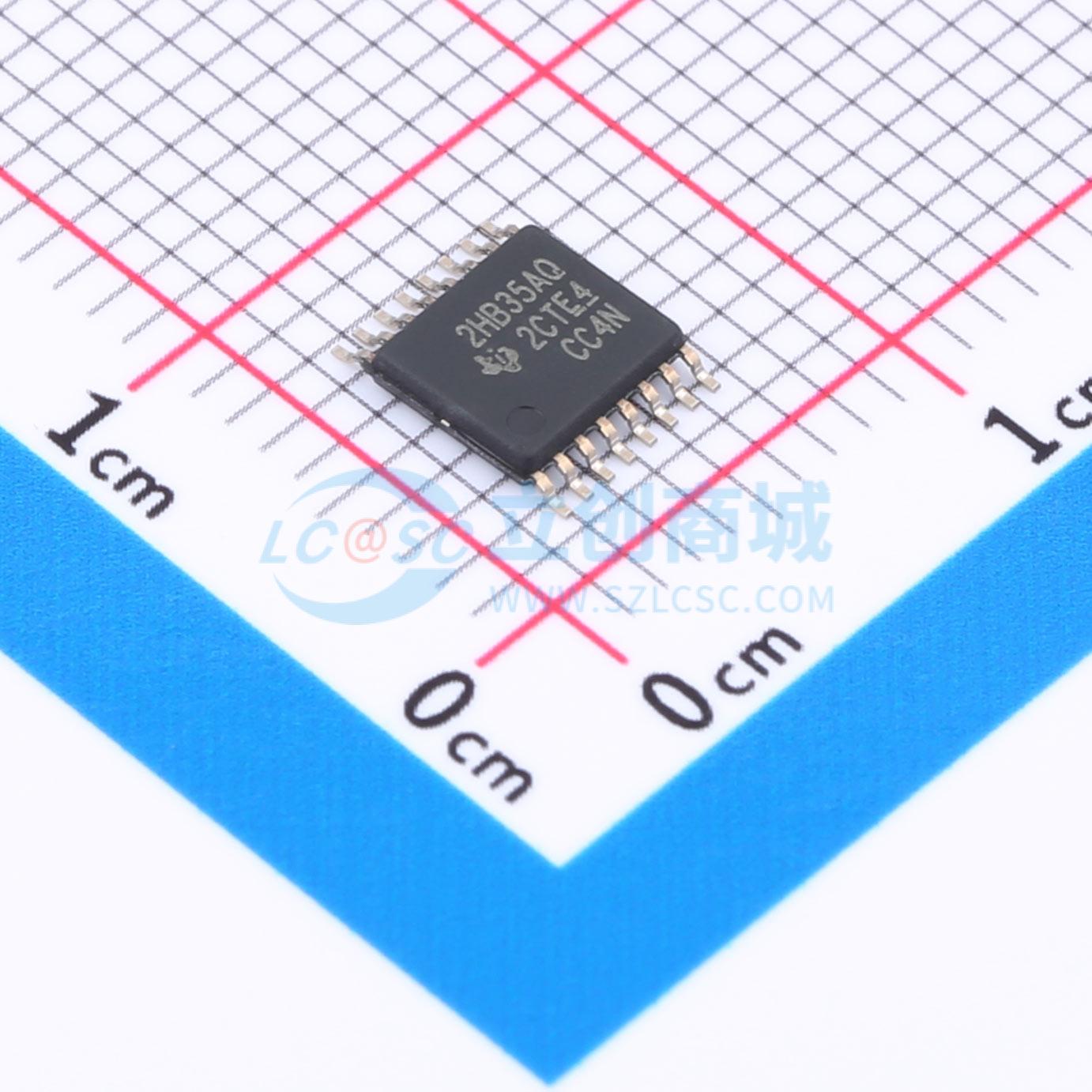

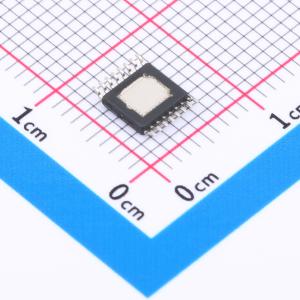

温馨提醒：图片仅供参考，商品以实物为准

TPS2HB35AQPWPRQ1

40V、35mΩ双通道智能高侧开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2HB35-Q1 具有可调节电流限制的 40V、35mΩ、2 通道汽车类智能高侧开关
品牌名称: TI(德州仪器)
商品型号: TPS2HB35AQPWPRQ1
商品编号: C1858378
商品封装: HTSSOP-16
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

	属性	参数值
	工作电压	3V~28V
	导通电阻	35mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP)

商品概述

TPS2HB35-Q1器件是一款适用于12V汽车蓄电池的双通道智能高侧开关。该器件集成了许多保护和诊断特性。此器件提供高精度的模拟电流检测，可改进复杂负载（例如由同一个开关驱动的多个并联负载）的诊断。该器件包括可编程电流限制，可在各种负载条件下实现优化保护。应用中，低功耗是一个关键问题。此器件的工作输入电压低至3V，此输入电压使器件在冷启动期间可继续工作。TPS2HB35-Q1器件采用小型16引脚HTSSOP封装，因此可减小PCB尺寸。

商品特性

具有符合AEC-Q100标准的下列结果：
- 器件温度1级：-40°C至+125°C的环境运行温度范围
- 器件人体模型(HBM)静电放电(ESD)分类等级2
- 器件CDM ESD分类等级C4B
双通道智能高侧开关符合汽车应用标准
额定负载转储电压高达40V
T_J = 25°C时的典型R_ON为35mΩ
模拟感应输出：
- 负载电流
- 器件温度
高精度负载电流感应
可编程电流限制
开路负载和电池短路检测
保护功能：
- 热关断和重试
- 电池过压和负载突降
- VOUT接地短路
- 电池反向时自动开启
- 欠压锁定
- 电池丢失
- 接地失效时自动关闭
- 用于电感负载的输出钳位
- 可通过LATCH引脚配置故障处理

应用领域

车身控制模块
白炽灯和LED照明加热元件
变速器控制单元
汽车空调

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	2
	最大连续电流	-
