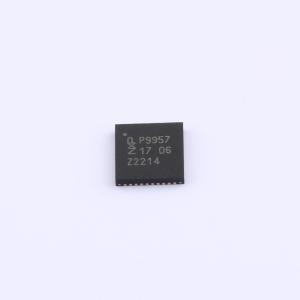

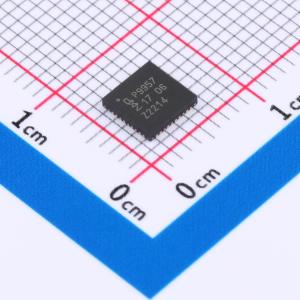

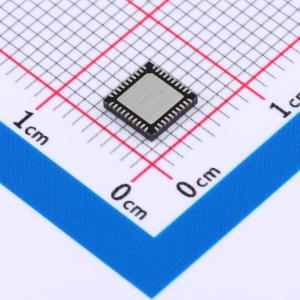

PCA9957HNMP

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款兼容菊花链SPI的4线串行总线控制的24通道恒流LED驱动器，针对32 mA红/绿/蓝/琥珀色（RGBA）LED的调光和闪烁进行了优化。每个LED输出都有自己的8位分辨率（256级）固定频率独立PWM控制器，工作频率为31.25 kHz，占空比可在0%至100%之间调节，以将LED设置为特定的亮度值。还有一个8位分辨率（256级）的组PWM控制器，固定频率为122 Hz，频率可在15 Hz至每16.8秒一次之间调节，占空比可在0%至99.6%之间调节，用于以相同的值对所有LED进行调光或闪烁。每个LED输出可以关闭、打开（无PWM控制）、设置为其独立PWM控制器的值或同时设置为独立和组PWM控制器的值。该驱动器的电源电压范围为2.7 V至5.5 V，恒流灌电流LED输出允许该LED电源最高为5 V。输出峰值电流可通过8位线性DAC在125 μA至31.875 mA之间调节，REXT = 2 kΩ
品牌名称: NXP(恩智浦)
商品型号: PCA9957HNMP
商品编号: C1858372
商品封装: VQFN-40-EP(5x5)
包装方式: 编带
商品毛重: 0.38克(g)

商品参数
