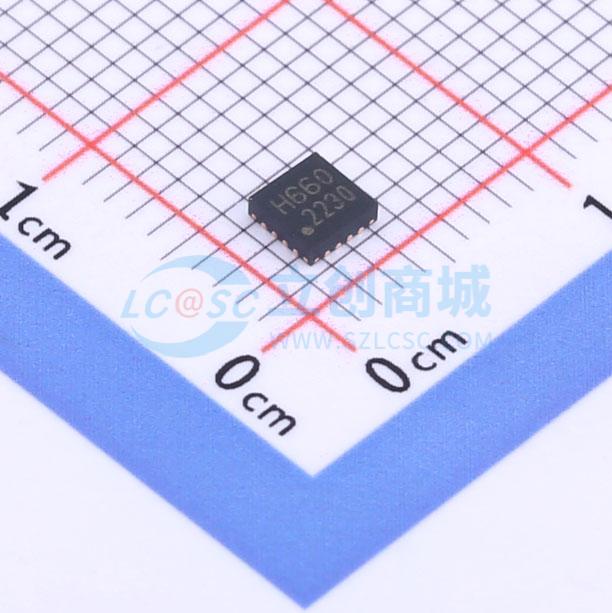

TC78H660FTG,EL实物图

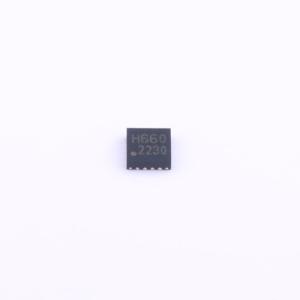

  • TC78H660FTG,EL商品缩略图

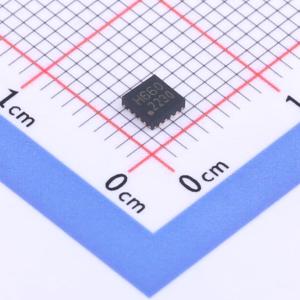

  • TC78H660FTG,EL商品缩略图
  • TC78H660FTG,EL商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TC78H660FTG,EL

2A 有刷直流电机驱动芯片 5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
TC78H660FTG是一款双H桥驱动IC，其输出晶体管采用了低导通电阻的DMOS。它可以控制两台有刷直流电机或一台步进电机。
品牌名称
TOSHIBA(东芝)
商品型号
TC78H660FTG,EL
商品编号
C1858377
商品封装
VQFN-16-EP(3x3)​
包装方式
编带
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录步进电机驱动芯片
控制电压2.5V~16V
输出电流2A
H桥数量2
属性参数值
驱动类型双极驱动
集成开关是
导通电阻480mΩ
工作温度-40℃~+85℃

商品概述

TC78H660FTG是一款双H桥驱动IC，其输出晶体管采用了低导通电阻的DMOS。它可以控制两台有刷直流电机或一台步进电机。

商品特性

  • 内置双H桥
  • PWM控制的恒流驱动
  • 电源工作电压：2.5 V至16.0 V
  • 输出电流额定值：2.0 A（最大值）
  • 低导通电阻（高端 + 低端 = 0.48 Ω（典型值））MOSFET输出级
  • 内置无检测电阻的电流控制架构（先进电流检测系统）
  • 多重错误检测功能（热关断（TSD）、过流（ISD）和欠压锁定（UVLO））
  • 错误检测（TSD/ISD）标志输出功能
  • 内置用于内部电路的VCC稳压器
  • 电机斩波频率可通过外部电阻调节
  • 可选正转/反转/停止/制动模式
  • 带散热焊盘的小型QFN封装（16引脚）
