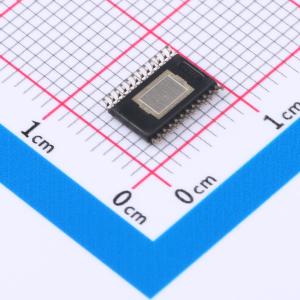

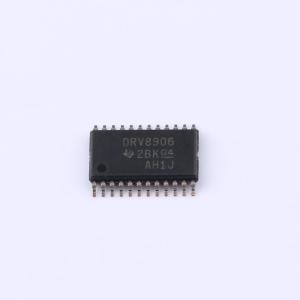

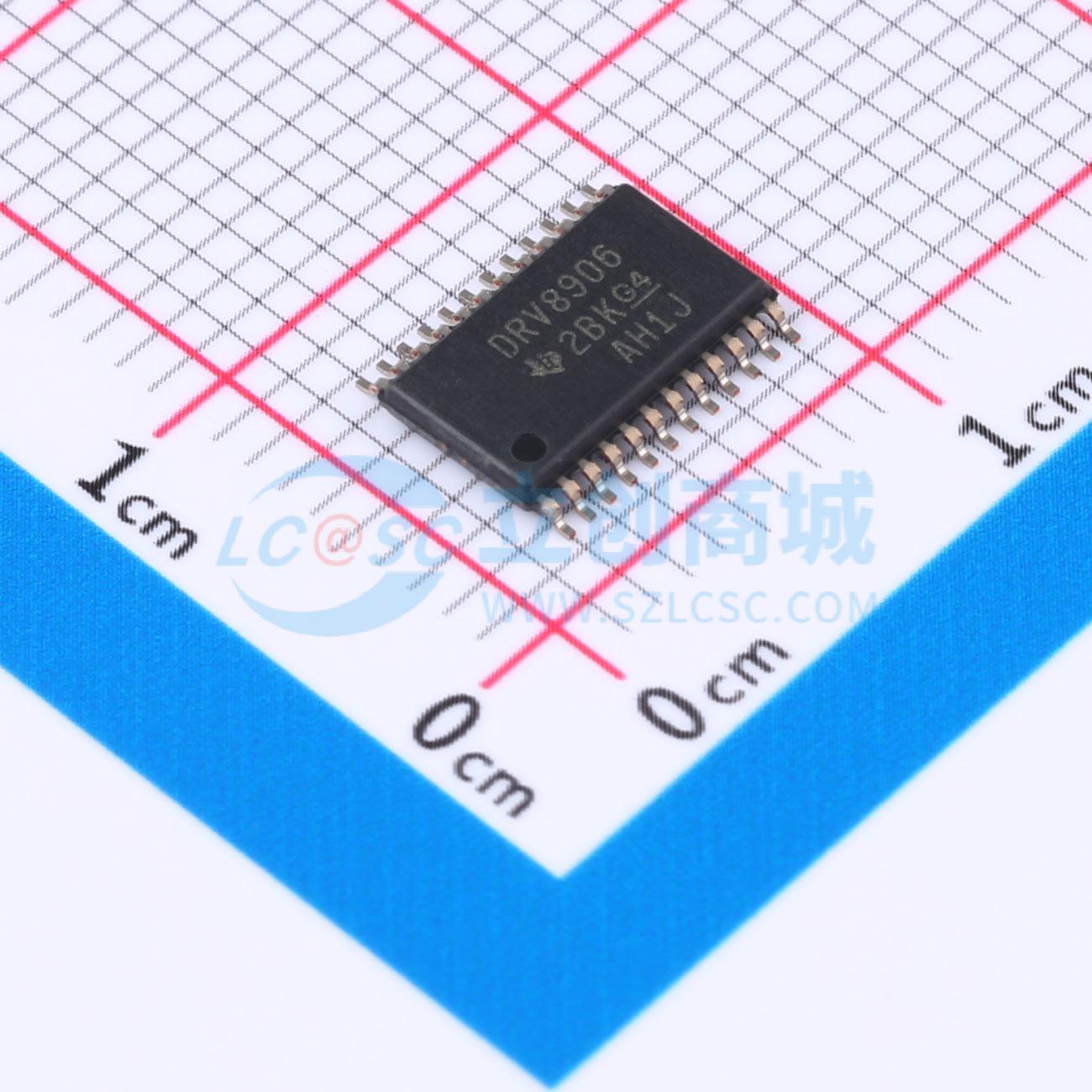

DRV8906QPWPRQ1
具有高级诊断功能的汽车多通道半桥驱动器
- 描述
- DRV8906-Q1 具有高级诊断功能的汽车类 40V、6A、6 通道半桥电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8906QPWPRQ1
- 商品编号
- C1858362
- 商品封装
- HTSSOP-24-EP
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；半桥；高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 9 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~32V | |
| 特性 | 欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；过热保护(OPT) | |
| 工作温度 | -40℃~+125℃ |
商品概述
DRV89xx-Q1 是引脚对引脚兼容的集成多通道半桥驱动器系列，具有 4 至 12 个半桥。该器件系列具有低导通状态电阻(RDS(ON))，可在高电流运行期间提高热性能。
商品特性
- 独立半桥PWM运行
- 可针对高侧、低侧和H桥负载驱动进行配置
- 支持8位占空比分辨率
- 集成保护功能，通过SPI提供每通道详细诊断
- nFAULT引脚输出
- VM欠压锁定(UVLO)
- VM过压保护(OVP)
- 逻辑电源上电复位(POR)
- 过流保护(OCP)
- 增强的开路负载检测(OLD)
- 热警告和热关断(OTW/OTSD)
- 可通过SPI对PWM发生器进行编程
- 这些器件能够以独立、顺序或并行模式驱动刷式直流(BDC)电机或步进电机。半桥是完全可控的，以实现电机的正转、反转、滑行和制动操作
- 这些器件具有带菊花链功能的标准16位5MHz串行外设接口(SPI)，可进行完整的配置和详细的诊断
- 根据器件的不同，集成了四个或八个可编程PWM发生器，以便在电机运行或LED调光控制期间限制电流
- 该器件包含许多保护和诊断功能，其中包括用于在发生故障时向系统发出警报的nFAULT引脚
- 此器件具有用于在标称负载电流较小时检测开路负载情况的低电流开路负载检测(OLD)模式和用于离线OLD的无源OLD模式
- 该器件还针对短路、欠压和过热情况实现了全面保护
应用领域
- HVAC翼板直流电机
- 侧后视镜调整和后视镜折叠
- LED应用
- 多刷式直流电机和电磁阀
