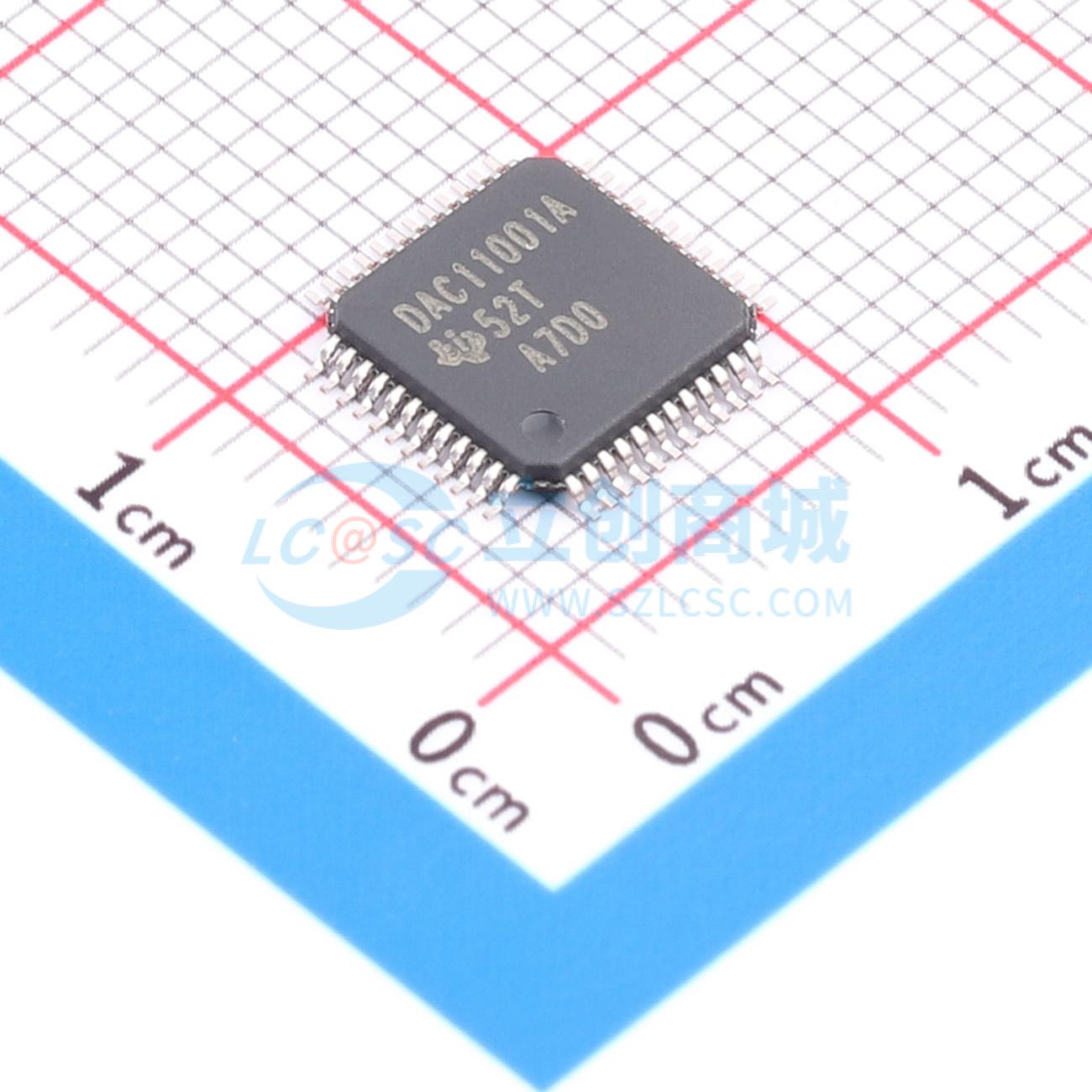

DAC11001APFBT
DAC11001APFBT
- 描述
- 20位、18位和16位的低噪声、超低谐波失真、快速趋稳、高精度电压输出数模转换器 (DAC)
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC11001APFBT
- 商品编号
- C1855755
- 商品封装
- TQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 20位 | |
| 通道数 | 1 | |
| 接口类型 | SPI | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 稳定时间 | 1us | |
| 输出类型 | - | |
| 积分非线性 | 2LSB | |
| 工作温度 | -40℃~+125℃ |
商品概述
20 位DAC11001A、18 位DAC91001 和16 位DAC81001 (DACx1001) 是高精度、低噪声、电压输出、单通道数模转换器(DAC)。DACx1001 根据设计具有单调性，可以在所有范围内提供低于4LSB（最大值）的出色线性度。 非缓冲电压输出可提供低噪声性能(7nV/√Hz) 和快速稳定时间(1µs)，因此这款器件非常适合低噪声、快速控制环路和波形生成应用中的数字输入D 类音频放大器。DACx1001 兼具增强型抗尖峰脉冲电路以及独立于代码的超低干扰(1nV-s)，可实现干净的波形斜升和超低总谐波失真(THD)。 DACx1001 器件包含上电复位电路，因此DAC 能够使用寄存器中的已知值供电。使用外部基准，可以实现VREFPF 到VREFNF 的DAC 输出，包括非对称输出范围。 DACx1001 使用一个在高达50MHz 的时钟频率下运行的通用4 线串行接口。DACx1001 的额定工业工作温度范围为 -40°C 至 +125°C 。
商品特性
- 20 位单调性：1-LSB DNL（最大值）积分线性：4-LSB INL（最大值）
- 低噪声：7nV/√Hz
- 独立于代码的低干扰：1nV-s
- 出色的THD：1kHz fOUT 时为 -105 dB
- 快速趋稳：1µs
- 灵活的输出范围：VREFPF 至VREFNF
- 集成式精密反馈电阻器
- 50MHz、4 线SPI 兼容接口– 读回菊花链
- 温度范围： -40°C 至 +125°C
- 封装：48 引脚TQFP
应用领域
- 实验室和现场仪表
- 光谱仪
- 模拟输出模块
- 电池测试
- 半导体测试
- 任意波形发生器(AWG)
- MRI
- X 射线系统
- 专业音频放大器（机架式）
