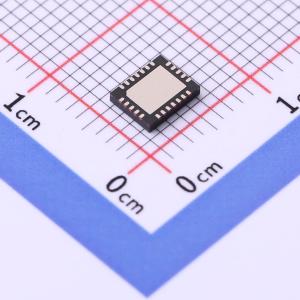

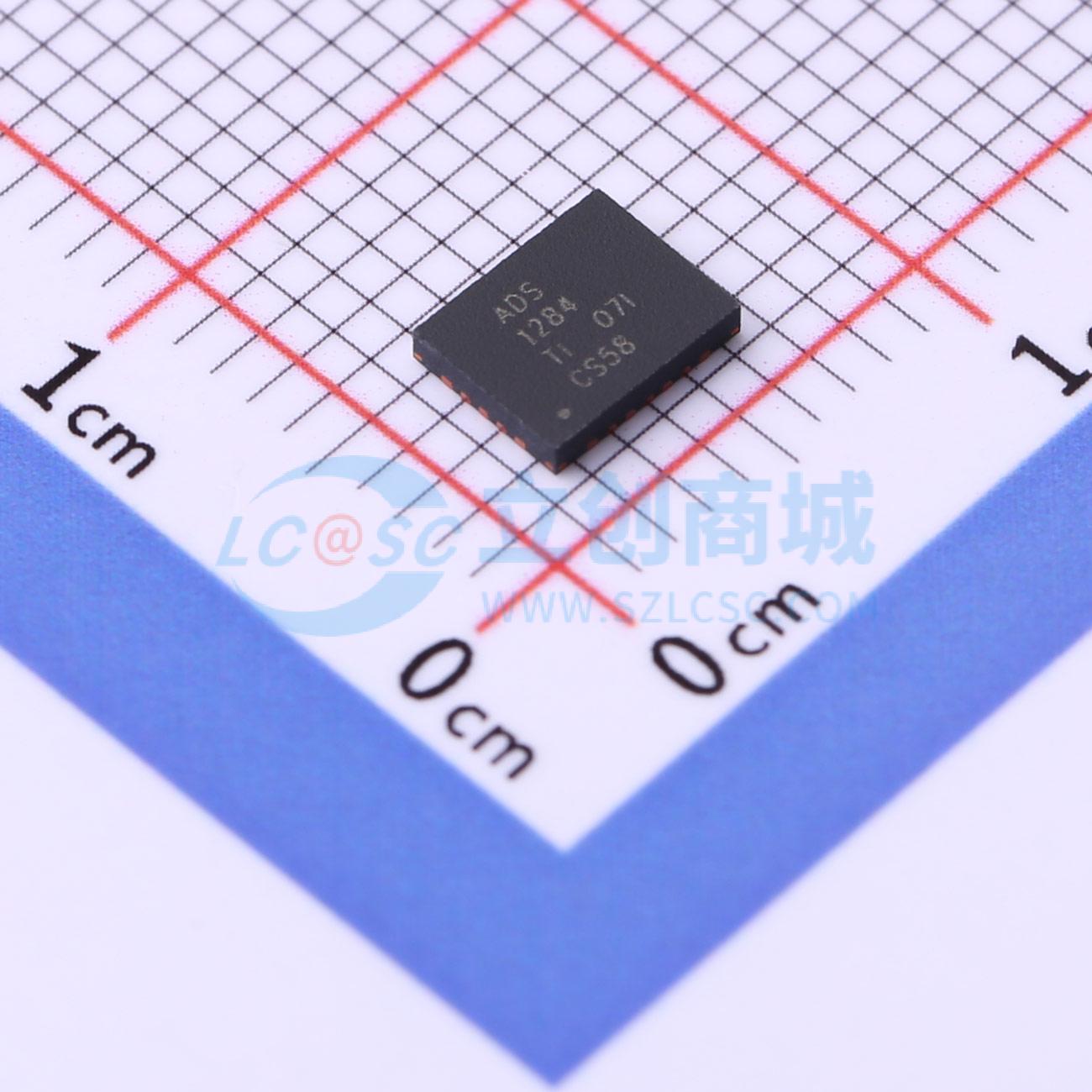

ADS1284IRHFT

高分辨率模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1284是一款高性能、单芯片模数转换器(ADC)。该器件包括一个低噪声可编程增益放大器(PGA)、△-Z调制器和数字滤波器。该ADC支持两种运行模式，可在功耗与分辨率之间实现最佳平衡。
品牌名称: TI(德州仪器)
商品型号: ADS1284IRHFT
商品编号: C1855738
商品封装: VQFN-24-EP(4x5)
包装方式: 编带
商品毛重: 0.088克(g)

商品参数

商品概述

ADS1284 是一款高性能、单芯片模数转换器(ADC)。该器件包括一个低噪声可编程增益放大器(PGA)、Δ-Σ调制器和数字滤波器。该ADC 支持两种运行模式，可在功耗与分辨率之间实现最佳平衡。双通道多路复用器具有用于信号测量和ADC 信号测试的输入。具有使输入电路短路和测试内部噪声的模式。PGA 具有高输入阻抗和低噪声，可与地震检波器和水听器传感器直接连接。四阶固有稳定性调制器可提供出色的低噪声和线性性能。调制器输出由片上数字滤波器进行过滤和抽取，以生成ADC 转换结果。数字滤波器提供250 至4000 SPS 的数据速率。高通滤波器(HPF) 具有可编程转角频率。片上增益和偏移调节寄存器支持系统校准。同步输入控制ADC 转换的时序。关断输入使ADC 进入关断模式。 ADS1284 采用紧凑的24 引线500m×4mm QFN 封装，完整额定工作温度为 -40°C 至 +85°C ，最大工作温度范围为 -50°C 至 +125°C 。

商品特性

可选择工作模式
低功耗模式：
- 12mW（PGA = 1、2、4 和8）
- 127dB SNR（250 SPS，PGA = 1）
高分辨率模式：
- 18mW（PGA = 1、2、4 和8）
- 130dB SNR（250 SPS，PGA = 1）
THD：–122dB
CMRR：110dB
双通道多路复用器
固有稳定性调制器
快速响应超范围检测器
灵活的数字滤波器：
- 正弦 + 有限脉冲响应(FIR) + 无限脉冲响应(IIR)（可选）
- 线性或最小相位选项
- 可编程高通滤波器
偏移和增益校准
SYNC 输入
模拟电源：5V 或 ±2.5V
数字电源：1.8V 至3.3V

应用领域

能量勘探
地震监测
高精度仪器

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	31位
	采样率	250Hz
	通道数	2
	工作电压	1.8V~3.3V；±2.5V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+85℃

	属性	参数值
	信噪比	124dB
	时钟频率(fc)	1MHz~4.096MHz
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	4kHz；250Hz
	静态电流	15uA
	全量程范围(FSR)	5V
