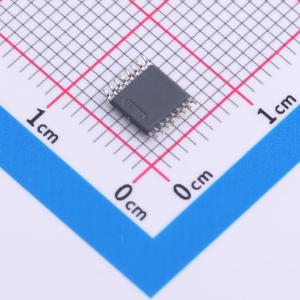

温馨提醒：图片仅供参考，商品以实物为准

TMUX1133PWR

TMUX113x 5V、低泄漏电流、2:1（SPDT)、3通道或4通道精密开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMUX1133是2:1单极双投(SPDT)开关，具有三个独立控制的通道和一个EN引脚，用于启用或禁用全部三个开关。
品牌名称: TI(德州仪器)
商品型号: TMUX1133PWR
商品编号: C1849385
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

TMUX113x 器件是具有多个通道的精密互补金属氧化物半导体(CMOS) 开关。TMUX1133 是2:1 单极双投(SPDT) 开关，具有三个独立控制的通道和一个EN 引脚，用于启用或禁用全部三个开关。TMUX1134 包含四个独立控制的SPDT 开关。1.08V 至5.5V 或±2.75V 双电源的宽电源电压工作范围可支持医疗设备到工业系统的大量应用。该器件可支持源极 (Sx) 和漏极 (Dx) 引脚上 VSS 到 VDD 范围的双向模拟和数字信号。对于单电源应用，VSS 必须连接至GND。

所有逻辑输入均具有兼容1.8V 逻辑的阈值，当器件在有效电源电压范围内运行时，这些阈值可确保TTL 和CMOS 逻辑兼容性。失效防护逻辑电路允许在电源引脚之前的控制引脚上施加电压，从而保护器件免受潜在的损害。

TMUX113x 器件是精密开关和多路复用器器件系列中的一部分。这些器件具有非常低的导通和关断泄漏电流以及较低的电荷注入，因此可用于高精度测量应用理想之选。8nA 的低电源电流可用于便携式应用的。

商品特性

单电源电压范围：1.08V 至5.5V
双电源电压范围：±2.75V
低泄漏电流：3pA
低电荷注入：-1pC
低导通电阻：2Ω
-40°C 至 +125°C 工作温度
兼容1.8V 逻辑
失效防护逻辑
轨至轨运行
双向信号路径
先断后合开关
ESD 保护HBM：2000V

应用领域

现场变送器
可编程逻辑控制器(PLC)
工厂自动化和控制
超声波扫描仪
患者监护和诊断
心电图(ECG)
数据采集系统(DAQ)
ATE 测试设备
电池测试设备
仪表：实验室、分析、便携
智能仪表：水表和燃气表
光纤网络
光学测试设备
便携式POS
远程无线电单元
有源天线系统(mMIMIO)

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交28单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	3
	工作电压	1.08V~5.5V；-2.75V~2.75V
	导通时间(ton)	12ns

	属性	参数值
	导通电阻(Ron)	2Ω
	关闭时间(toff)	6ns
	工作温度	-40℃~+125℃
	带宽	220MHz
	传播延迟(tpd)	12ns
