DS125DF410SQ/NOPB

DS125DF410是一款具有集成信号调节功能的四通道重定时器。该器件包含完全自适应性连续时间线性均衡器(CTLE)、自校准5抽头判决反馈均衡器(DFE)、时钟和数据恢复(CDR)锁定检测以及发送去加重(DE)驱动器，可在有损且存在串扰的高速串行链路中实现数据传输，比特误差率(BER) <1×10⁻¹⁵。 每个通道的数据传输速率均可独立锁定在9.8Gbps至12.5Gbps范围内（及其相应的1/2、1/4和1/8子速率上），从而支持各类通信协议。该器件使用一个25MHz的晶振时钟来加速CDR锁定过程。该时钟不用于校准锁相环(PLL)，无需与串行数据同步。 可编程设置既可以通过SMBus (I2C)接口来应用，也可以通过外部EEPROM进行加载。凭借片上眼图监视器和PRBS发生器，可以在系统调通或现场调试过程中实时测量高速串行数据。

• 每个通道独立锁定到9.8至12.5Gbps的数据速率和约数
• 基于协议选择模式的快速锁定操作
• 低延迟（约300ps）
• 具有自适应均衡功能，可在5GHz频率下提供最高34dB的升压
• 可调节的发送VOD：600至1300mVp-p
• 可调节发送去加重功能：最高达 -15dB
• 典型功耗 (EQ + DFE + CDR + DE)：每通道180mW
• 可编程的输出极性反转
• 输入信号检测，CDR锁定检测/指示器
• 片上眼图监视器(EOM)，伪随机二进制序列(PRBS)发生器
• 2.5V ± 5%单电源
• 系统管理总线(SMbus)/EEPROM配置模式
• 工作温度范围为 -40°C至85°C

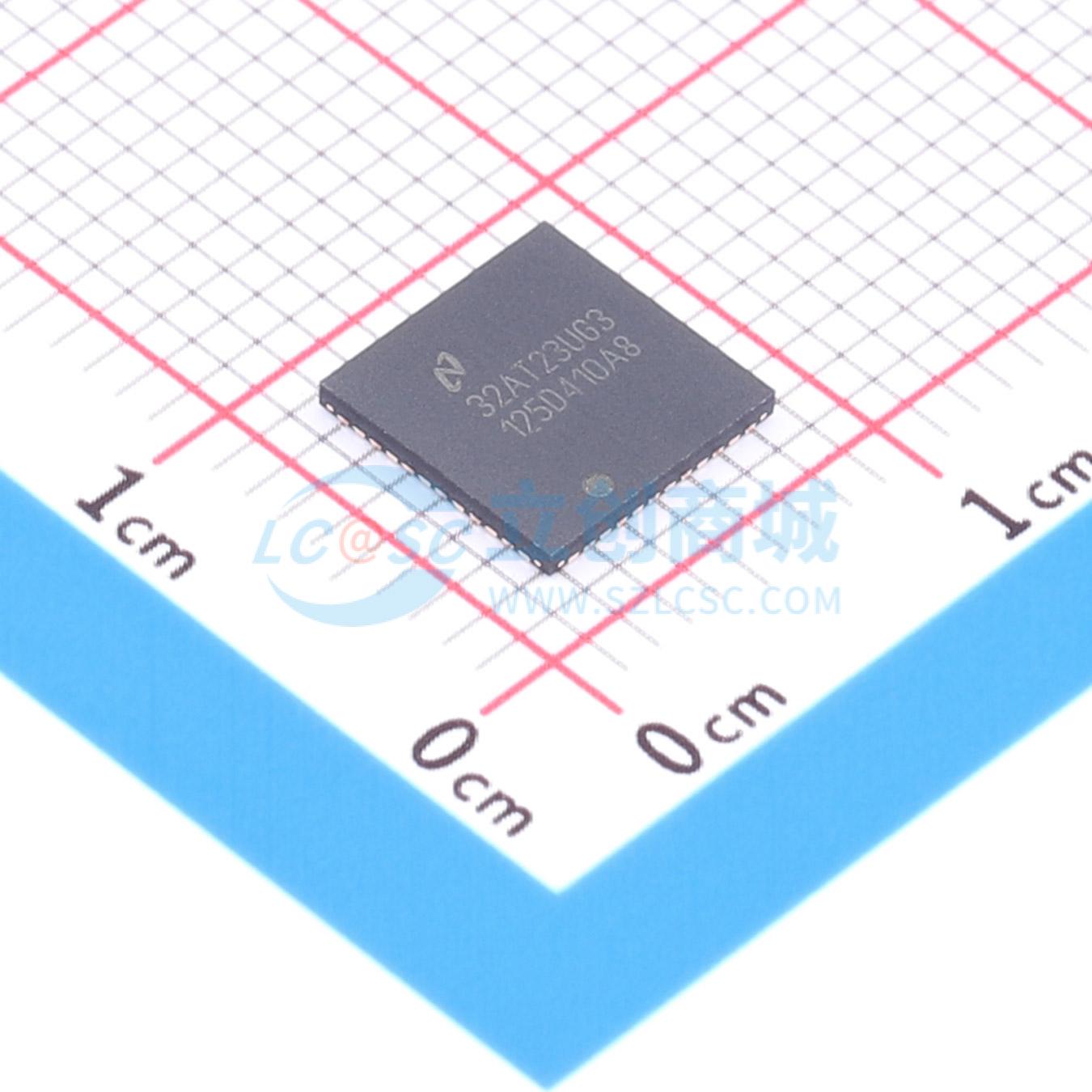

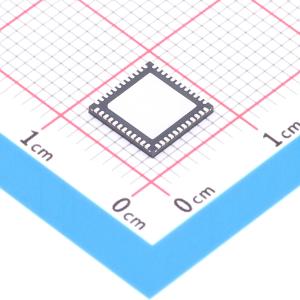

• 48引脚7mm×7mm超薄四方扁平无引线(WQFN)封装
• 可轻松在中继器与重定时器之间进行引脚兼容升级

• 前端口SFF 8431 (SFP+)光学铜缆和直连铜缆
• 背板长度延长，数据重定时器
• 以太网：10GbE、1GbE
• 通用公共无线接口(CPRI)：线路位速率选项3–7
• Interlaken：所有通道位速率
• InfiniBand
• 其他高达12.5Gbps的专有数据速率
