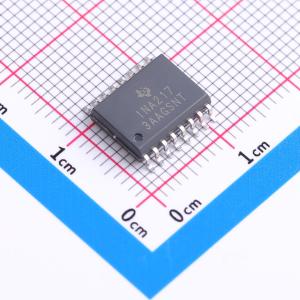

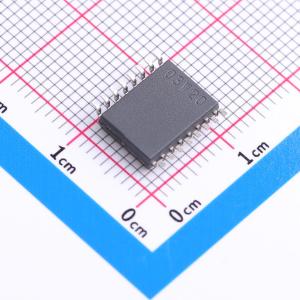

INA217AIDWR

低噪声、低失真仪表放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA217 低噪声、低失真仪表放大器，SSM2017 替代产品
品牌名称: TI(德州仪器)
商品型号: INA217AIDWR
商品编号: C1849416
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	静态电流(Iq)	10mA
	工作温度	-40℃~+85℃
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	1.3nV/√Hz@1kHz
	输入失调电流(Ios)	100nA
	输入失调电流温漂(Ios TC)	500pA/℃
	双电源(Vee ~ Vcc)	4.5V~18V；-18V~-4.5V
	稳定时间	2us

商品概述

INA217 器件是一款低噪声、低失真的单片仪表放大器。电流反馈电路使 INA217 器件能够在较宽的增益范围内实现宽带宽和出色的动态响应。INA217 器件非常适合处理低电平音频信号，如平衡低阻抗麦克风信号。许多工业、仪器仪表和医疗应用也能受益于其低噪声和宽带宽特性。独特的失真消除电路可将失真降至极低水平，即使在高增益情况下也是如此。对于 200 Ω 源阻抗，INA217 器件可实现接近理论值的噪声性能。INA217 器件具有差分输入、低噪声和低失真的特点，在专业麦克风放大器应用中表现卓越。 INA217 器件具有宽电源电压范围、出色的输出电压摆幅和高输出电流驱动能力，使其成为高电平音频级应用的理想选择。 INA217 器件采用与 SSM2017 相同的 DIP - 8 和 SOL - 16 宽体封装及引脚排列。INA217 器件的工作温度范围为 - 40℃ 至 85℃。

商品特性

低噪声：1 kHz 时为 1.3 nV/√Hz
低总谐波失真加噪声（THD + N）：1 kHz、增益 G = 100 时为 0.004%
宽带宽：增益 G = 100 时为 800 kHz
宽电源范围：±4.5 V 至 ±18 V
高共模抑制比（CMR）：>100 dB
可通过外部电阻设置增益
DIP - 8 和 SOL - 16 宽体封装

应用领域

专业麦克风前置放大器
动圈式传感器放大器
差分接收器
桥式传感器放大器

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	共模抑制比(CMRR)	100dB
	输入偏置电流(Ib)	2uA
	输入失调电压(Vos)	50uV
	增益带宽积(GBP)	-
	压摆率(SR)	15V/us
	输出电流	60mA
