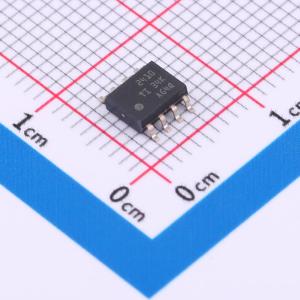

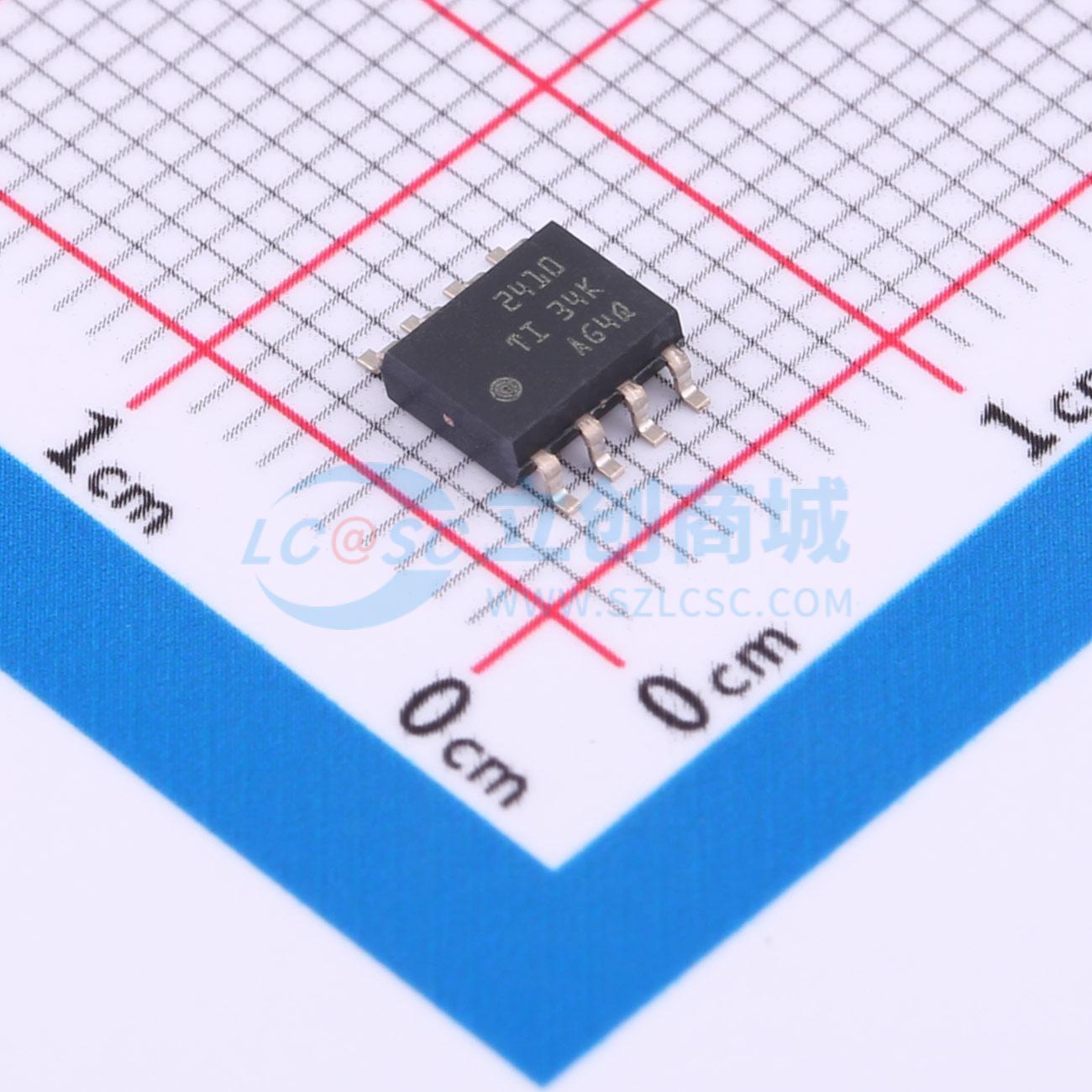

THVD2410DR

THVD2410 和 THVD2450 是 ±70V 故障保护、半双工、RS-422/RS-485 收发器，由 3V 至 5.5V 的单电源供电。在所有运行模式下均可保护总线接口引脚不受过压条件破坏，可确保在恶劣的工业环境中实现稳定可靠的通信。 这些器件具有集成式 IEC ESD 保护，无需外部系统级保护组件。在更长的电缆敷设长度和/或存在大接地环路电压的情况下，扩展 ±25V 输入共模范围可保证数据通信稳定可靠。增强型 250mV 接收器迟滞可确保实现高噪声抑制。此外，当输入同时开路或短路时，接收器失效防护功能可保证处于逻辑高电平。 THVD24x0 器件采用小型 VSSOP 和 VSON 封装，适用于空间受限型应用。这些器件在自然通风环境下的额定温度范围为 –40°C 至 125°C。 符合或超过 TIA/EIA-485A 和 TIA/EIA-422B 标准的要求，提供功能安全，可帮助进行功能安全系统设计的文档。3V 至 5.5V 电源电压，差分输出超过 2.1V，在 5V 电源下与 PROFIBUS 兼容。

• 提供功能安全
• 3V 至 5.5V 电源电压
• 差分输出超过 2.1V，在 5V 电源下与 PROFIBUS 兼容
• 总线 I/O 保护：
  • ±70V 直流总线故障
  • ±16kV HBM ESD
  • ±12kV IEC 61000 - 4 - 2 接触放电
  • ±12kV IEC 61000 - 4 - 2 空气间隙放电
  • ±4kV IEC 61000 - 4 - 4 快速瞬变脉冲
• 提供两种速度等级的半双工器件：
  • THVD2410：500kbps
  • THVD2450：50Mbps
• 工作环境温度范围： -40°C 至 125°C 扩展级运行
• 共模范围： ±25V
• 增强型接收器迟滞，可获得抗噪能力
• 低功耗：
  • 低待机电源电流： <1μA
  • 运行期间的电流： <5.6mA
• 适用于热插拔功能的无干扰上电/断电
• 开路、短路和空闲总线失效防护
• 热关断
• 1/8 单位负载（多达 256 个总线节点）
• 小型 VSON 和 VSSOP 封装（可节省布板空间）或 SOIC 封装（可实现快插兼容性）

• 电机驱动器
• 工厂自动化和控制
• HVAC 系统
• 楼宇自动化
• 电网基础设施
• 电表
• 过程分析
• 视频监控
