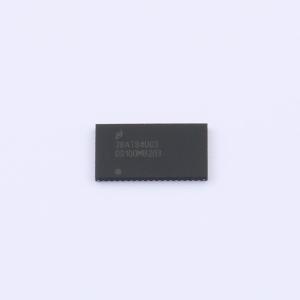

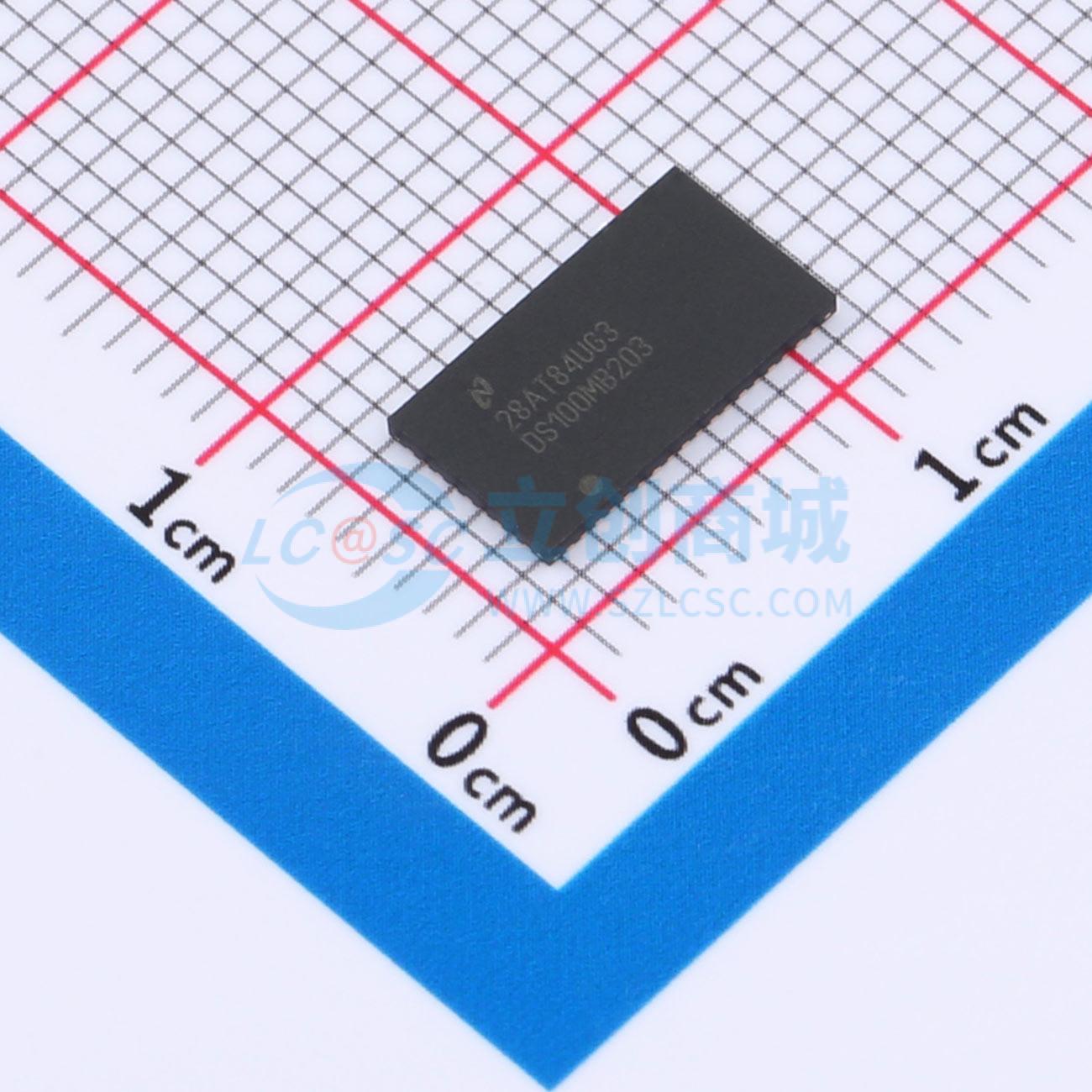

DS100MB203SQ/NOPB

DS100MB203器件是一款双端口2:1多路复用器和1:2开关或扇出缓冲器，具备信号调理功能，适用于10GE、10G-KR（802.3ap）、光纤通道、PCIe、InfiniBand、SATA3/SAS2及其他数据速率高达10.3125 Gbps的高速总线应用。 接收器的连续时间线性均衡器（CTLE）可提供必要的增益，以补偿10.3125 Gbps速率下长达40°的FR-4线路或10m的电缆（AWG-24）——这一芯片级特性无需外部信号调理器。发射器具备可编程幅度电压电平，可在600 mVp-p至1300 mVp-p之间选择，且去加重功能最高可达12 dB。 DS100MB203可配置为支持PCIe、SAS/SATA、10G-KR或其他信令协议。在10G-KR和PCIe Gen3模式下运行时，DS100MB203可让主机控制器和端点透明地优化整个链路，并协商发射均衡器系数。这种链路训练协议的无缝管理确保了系统级互操作性，且延迟极低。 可编程设置可通过引脚设置、SMBus（I²C协议）或直接从外部EEPROM加载。在EEPROM模式下运行时，配置信息会在通电时自动加载，无需外部微处理器或软件驱动。

• 10.3125 Gbps双通道2:1多路复用器、1:2开关或扇出
• 低总功耗390 mW（典型值）
• 先进的信号调理特性：
  • 5 GHz频率下接收均衡最高可达36 dB
  • 发射去加重最高可达 -12 dB
  • 发射输出电压控制：600 mV至1300 mV
• 可通过引脚选择、EEPROM或SMBus接口进行编程
• 可选2.5-V或3.3-V电源电压
• 工作温度范围：-40℃至85℃

• 10GE、10G-KR
• PCIe Gen-1/2/3
• SAS2/SATA3（最高6 Gbps）
• XAUI、RXAUI
