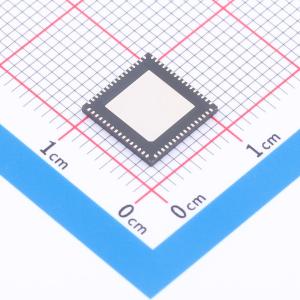

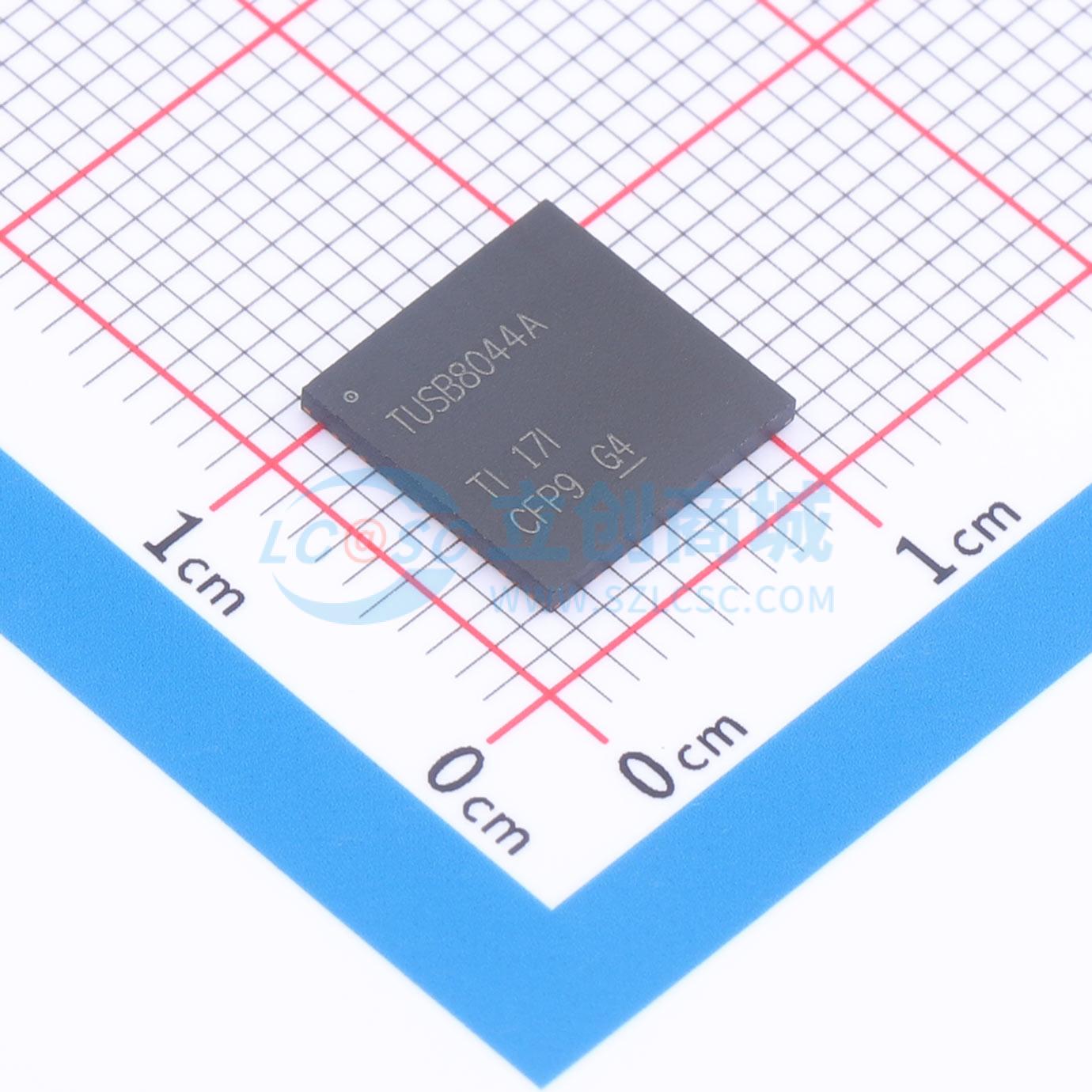

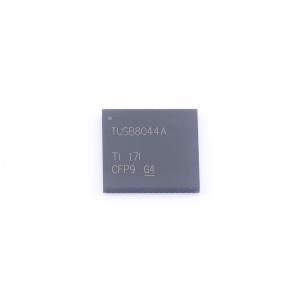

TUSB8044AIRGCR

TUSB8044A 是一款四端口USB 3.2 第1 代（5Gbps）集线器。该器件在上行端口上可提供同步超快速和高速/全速USB 连接，在下行端口上可提供超快速、高速、全速或者低速USB 连接。当上行端口连接到一个仅支持高速或全速/低速连接的电气环境中时，下行端口上的超快速USB 连接将会禁用。当上行端口连接到一个仅支持全速/低速连接的电气环境中时，下行端口上的超快速USB 和高速连接将会禁用。TUSB8044A 支持每端口或成组电源开关和过流保护，并且还支持电池充电应用。按照USB 主机的要求，一个端口电源单独控制集线器开关为每个下行端口上电或者断电。同样地，当一个端口电源单独控制集线器感测到一个过流事件时，它只关闭到受影响的下行端口的电源。当需要为任一端口供电时，一个成组集线器开关打开到其所有下行端口的电源。只有当所有端口处于电源可被移除的状态时，到下行端口的电源才可被关闭。同样地，当一个成组集线器感测到一个过流事件时，到所有下行端口的电源将被关闭。TUSB8044A 下行端口可提供电池充电下行端口(CDP) 握手支持，以此为电池充电应用提供支持。在未连接上行端口的情况下，该器件还支持专用充电端口(DCP) 模式。DCP 模式适用于支持USB 电池充电、Galaxy 充电和符合中国电信行业标准YD/T 1591 - 2009 的USB 器件。此外，在未连接上行端口的情况下，TUSB8044A 支持分频器充电端口模式（ACPx 模式），并且可在所有模式之间进行自动切换，切换顺序从ACP3 模式开始，到DCP 模式结束。TUSB8044A 中集成了一个USB2.0 告示板器件，该器件符合“适用于告示板器件的USB 器件类定义版本1.21”规格。告示板器件与TUSB8044A USB 2.0 集线器编号最大的下行端口连接。告示板可用于将交替模式状态告知主机系统。TUSB8044A 仅支持一种交替模式。TUSB8044A 能够为包括电池充电支持在内的部分特性提供引脚搭接配置，还能够通过OTP ROM、I2CEEPROM 或I2C/SMBus 从机接口为PID、VID、自定义端口和物理层配置提供定制支持。使用I2C EEPROM 或I2C/SMBus 从机接口时，还可以提供定制字串支持。TUSB8044A 通过内部USB HID 和I2C 接口支持连接的EEPROM 编程。该器件采用64 引脚RGC 封装，商用版(TUSB8044A) 的工作温度范围为0°C 至70°C ，工业版(TUSB8044AI) 的工作温度范围为 - 40°C 至85°C 。

• 四端口USB 3.2 第1 代(5Gbps) 集线器
• USB 2.0 集线器特性多个转发器(MTT) 集线器：四个转发器每个转发器具有两个异步端点缓冲器
• 支持电池充电：在未连接或未配置上行端口的情况下，可支持D+/D - 分频器充电端口（ACP1、ACP2 和ACP3）；在未连接上行端口的情况下，可支持自动模式以在DCP 或ACP 模式之间进行切换；支持galaxy 充电；CDP 模式（上行端口已连接）；DCP 模式（上行端口未连接）；DCP 模式符合中国电信行业标准YD/T 1591 - 2009
• 支持作为一个USB 3.2 第1 代或者USB 2.0 复合设备运行
• 支持USB 告示板1.21
• 支持每端口或成组电源开关以及过流通知输入
• 支持四个外部下行端口且内部仅支持USB 2.0 端口，适用于USB HID 至I2C 功能和USB2.0 告示板
• 适用于通过USB HID 以实现IC 控制的内部下行端口支持高速、全速运行。其运行速度与上行端口速度匹配。
• 支持读取和写入I2C 的供应商请求，并且在100k和400k（默认）条件下支持EEPROM 读取
• I2C 主机支持时钟扩展
• OTP ROM、串行EEPROM 或I2C/SMBus 从机接口可实现定制配置：VID 和PID；端口定制；制造商和产品字符串（非通过OTP ROM）；序列号（非通过OTP ROM）
• 提供128 位通用唯一标识符(UUID)
• 支持通过USB 2.0 上行端口进行板载和系统内EEPROM 编程
• 单个时钟输入、24MHz 晶体或晶振
• 仅可对USB2.0 下行端口进行配置
• 64 引脚QFN 封装(RGC)

• 计算机系统
• 扩展坞
• 监视器
• 机顶盒
