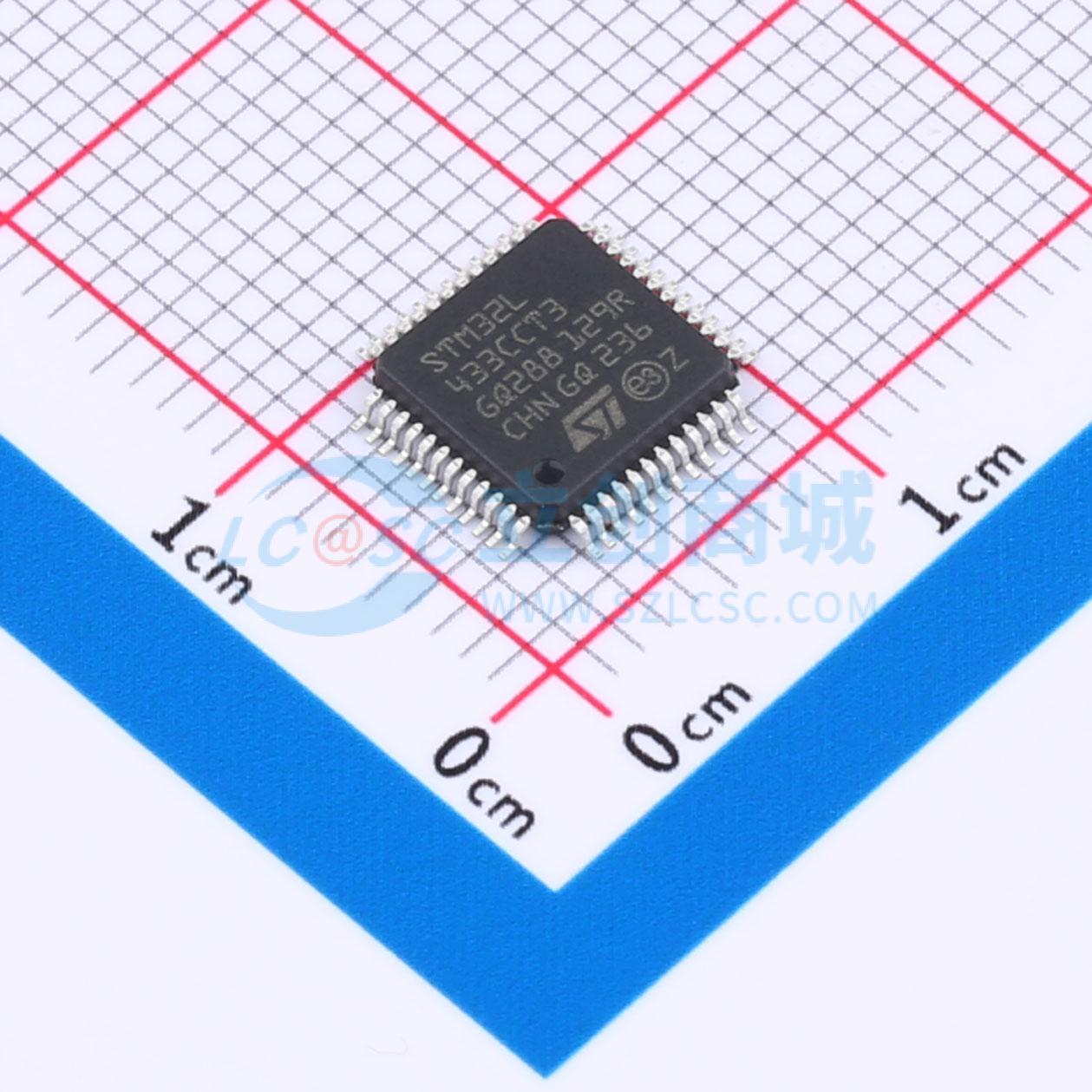

STM32L433CCT3
带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU，具有256-KB Flash存储器、LCD和USB
- 描述
- 特性：包含意法半导体最先进的专利技术。 采用FlexPowerControl实现超低功耗。 -电源电压范围：1.71V至3.6V。 -温度范围：-40℃至85/105/125℃。 -VBAT模式下电流为200nA：为RTC和32×32位备份寄存器供电。 -关机模式电流为8nA（5个唤醒引脚）。 -待机模式电流为28nA（5个唤醒引脚）。 -带RTC的待机模式电流为280nA
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L433CCT3
- 商品编号
- C1849370
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 4.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 64KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 38 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+125℃ |
商品概述
超低功耗Arm® Cortex®-M4 32位MCU+FPU，100DMIPS，最多256KB Flash，64KB SRAM，USB FS，LCD，外部SMPS
商品特性
- 超低功耗，带FlexPowerControl：电源电压1.71V至3.6V；温度范围-40℃至85/105/125℃；VBAT模式下200nA（为RTC和32×32位备份寄存器供电）；关机模式8nA（5个唤醒引脚）；待机模式28nA（5个唤醒引脚）；带RTC的待机模式280nA；停止2模式1.0μA，带RTC的停止2模式1.28μA；运行模式（LDO模式）84μA/MHz；运行模式（SMPS模式@3.3V）36μA/MHz；批量采集模式（BAM）；从停止模式唤醒时间4μs；掉电复位（BOR）；互连矩阵
- 核心：Arm®32位Cortex®-M4 CPU带FPU，自适应实时加速器（ART Accelerator™）支持从Flash存储器零等待执行，频率最高80MHz，MPU，100DMIPS和DSP指令
- 性能基准：1.25 DMIPS/MHz（Drystone 2.1）；273.55 CoreMark®（@80MHz时3.42 CoreMark/MHz）
- 能量基准：347 ULPMark™ CP得分；121 ULPMark™ PP得分
- 时钟源：4至48MHz晶体振荡器；用于RTC的32kHz晶体振荡器（LSE）；内部16MHz工厂微调RC（±1%）；内部低功耗32kHz RC（±5%）；内部多速100kHz至48MHz振荡器（由LSE自动微调，精度优于±0.25%）；内部48MHz带时钟恢复；2个PLL用于系统时钟、USB、音频、ADC
- 封装类型：LQFP48（7×7mm）、LQFP64（10×10mm）、LQFP100（14×14mm）、UFQFPN48（7×7mm）、UFBGA64（5×5mm）、THIN WLCSP49（3.14×3.15×0.20mm）、STANDARD WLCSP49（3.141×3.127×0.38mm）、STANDARD WLCSP64（3.141×3.127×0.38mm）
- 最多83个快速I/O，大部分支持5V容忍
- RTC带硬件日历、闹钟和校准
- LCD 8×40或4×44带升压转换器
- 最多21个电容传感通道：支持触摸键、线性和旋转触摸传感器
- 11个定时器：1个16位高级电机控制定时器、1个32位和2个16位通用定时器、2个16位基本定时器、2个低功耗16位定时器（可在停止模式下使用）、2个看门狗、SysTick定时器
- 存储器：最多256KB单bank Flash（专有代码读出保护）；64KB SRAM（含16KB带硬件奇偶校验）；Quad SPI存储器接口
- 丰富的模拟外设（独立供电）：1个12位ADC（5Msps，硬件过采样可达16位，200μA/Msps）；2个12位DAC输出通道（低功耗采样保持）；1个带内置PGA的运算放大器；2个超低功耗比较器
- 17个通信接口：USB 2.0全速无晶体解决方案（带LPM和BCD）；1个SAI（串行音频接口）；3个I2C FM+（1Mbit/s，SMBus/PMBus）；4个USART（ISO7816、LIN、IrDA、调制解调器）；1个LPUART（停止2模式唤醒）；3个SPI（和1个Quad SPI）；CAN（2.0B Active）和SDMMC接口；SWPMI单线协议主接口；IRTIM（红外接口）
- 14通道DMA控制器
- 真随机数生成器
- CRC计算单元，96位ID
- 开发支持：串行线调试（SWD）、JTAG、Embedded Trace Macrocell™
- 所有封装均符合ECOPACK2标准
