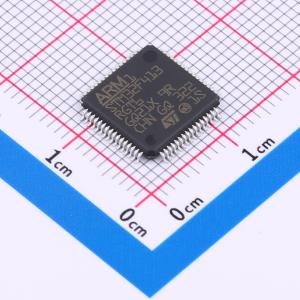

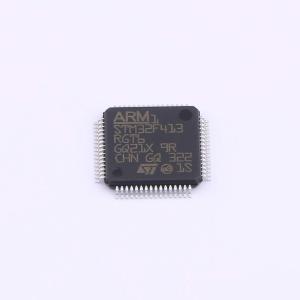

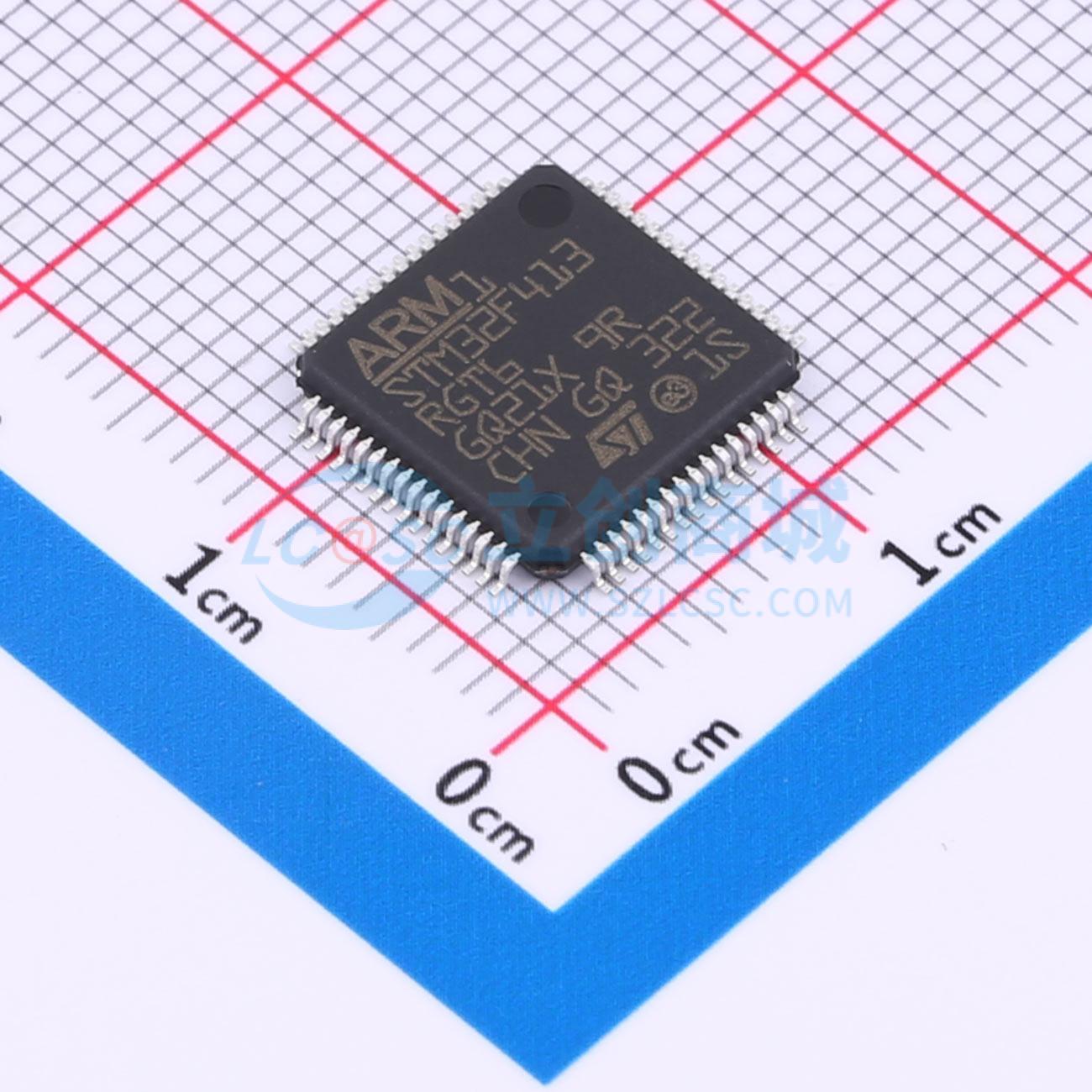

温馨提醒：图片仅供参考，商品以实物为准

STM32F413RGT6TR

带DSP和FPU的高性能基本型系列ARM Cortex-M4 MCU，具有1 MB Flash、100 MHz CPU、ART加速器和DFSDM

描述: 特性：动态效率线，具备增强批量采集模式 (eBAM)。1.7 V 至 3.6 V 电源。40 °C 至 85/105/125 °C 温度范围。内核：带有浮点单元 (FPU) 的 Arm 32 位 Cortex-M4 CPU，自适应实时加速器 (ART Accelerator™) 允许从闪存零等待状态执行，频率高达 100 MHz，具备内存保护单元，125 DMIPS/1.25 DMIPS/MHz (Dhrystone 2.1)，支持 DSP 指令。高达 1.5 Mbytes 的闪存。320 Kbytes 的 SRAM。灵活的外部静态内存控制器，具有高达 16 位数据总线：SRAM、PSRAM、NOR 闪存。双模式 Quad-SPI 接口
品牌名称: ST(意法半导体)
商品型号: STM32F413RGT6TR
商品编号: C1852726
商品封装: LQFP-64(10x10)
包装方式: 编带
商品毛重: 0.48克(g)

商品参数

商品概述

这是一款基于Arm®-Cortex®-M4的32位MCU，集成FPU，具备动态效率线和eBAM模式，支持多种封装形式，适用于需要高效处理能力和低功耗的电子设备开发。

商品特性

动态效率线带eBAM模式
电源供应范围1.7V至3.6V
工作温度范围-40°C至85/105/125°C
核心为Arm®32位Cortex®-M4 CPU带FPU，ART Accelerator™支持Flash零等待执行，频率最高100MHz，内存保护单元，125 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1）及DSP指令
内存配置：最高1.5MB Flash，320KB SRAM
灵活外部静态内存控制器，支持16位数据总线（SRAM、PSRAM、NOR Flash）
双模Quad-SPI接口
LCD并行接口（8080/6800模式）
时钟、复位和电源管理：包含POR、PDR、PVD、BOR；支持4至26MHz晶振、内部16MHz工厂校准RC、32kHz RTC晶振（带校准）、内部32kHz RC（带校准）
低功耗特性：运行模式112μA/MHz（外设关闭）；停止模式（Flash停止，快速唤醒）典型42μA、最大80μA@25°C；停止模式（Flash深度掉电，慢速唤醒）典型15μA、最大46μA@25°C；待机无RTC典型1.1μA、最大14.7μA@85°C；VBAT供电RTC@25°C为1μA
2个12位DAC
1个12位2.4MSPS ADC（最多16通道）
6个sigma delta调制器数字滤波器，12个PDM接口（支持立体声麦克风和声源定位）
16流通用DMA
多种封装形式：WLCSP81、LQFP64（10×10mm）、LQFP100（14×14mm）、LQFP144（20×20mm）、UFQFPN48（7×7mm）、UFBGA100（7×7mm）、UFBGA144（10×10mm）
最多18个定时器：12个16位定时器、2个32位定时器（最高100MHz，支持IC/OC/PWM、脉冲计数、正交编码器输入）、2个看门狗定时器（独立和窗口）、1个SysTick定时器、1个低功耗定时器
调试功能：串行线调试（SWD）& JTAG；Cortex®-M4嵌入式跟踪宏单元
最多114个带中断能力的I/O端口：最多109个快速I/O（最高100MHz）、最多114个5V容忍I/O
最多24个通信接口：4个I2C（SMBus/PMBus）、10个UART（含USART）、5个SPI/I2S、SDIO接口、USB2.0全速OTG控制器、3个CAN、1个SAI
真随机数生成器、CRC计算单元、96位ID
RTC具备亚秒级精度和硬件日历
所有封装均为ECOPACK®2

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M4
	CPU最大主频	100MHz
	CPU位数	32 Bit
	程序存储容量	1MB
	程序存储器类型	FLASH
	RAM容量	320KB

	属性	参数值
	EEPROM容量	-
	I/O数量	50
	ADC(位数)	12bit
	DAC(位数)	12bit
	振荡器类型	内置
	工作电压	1.7V~3.6V
	工作温度	-40℃~+85℃
