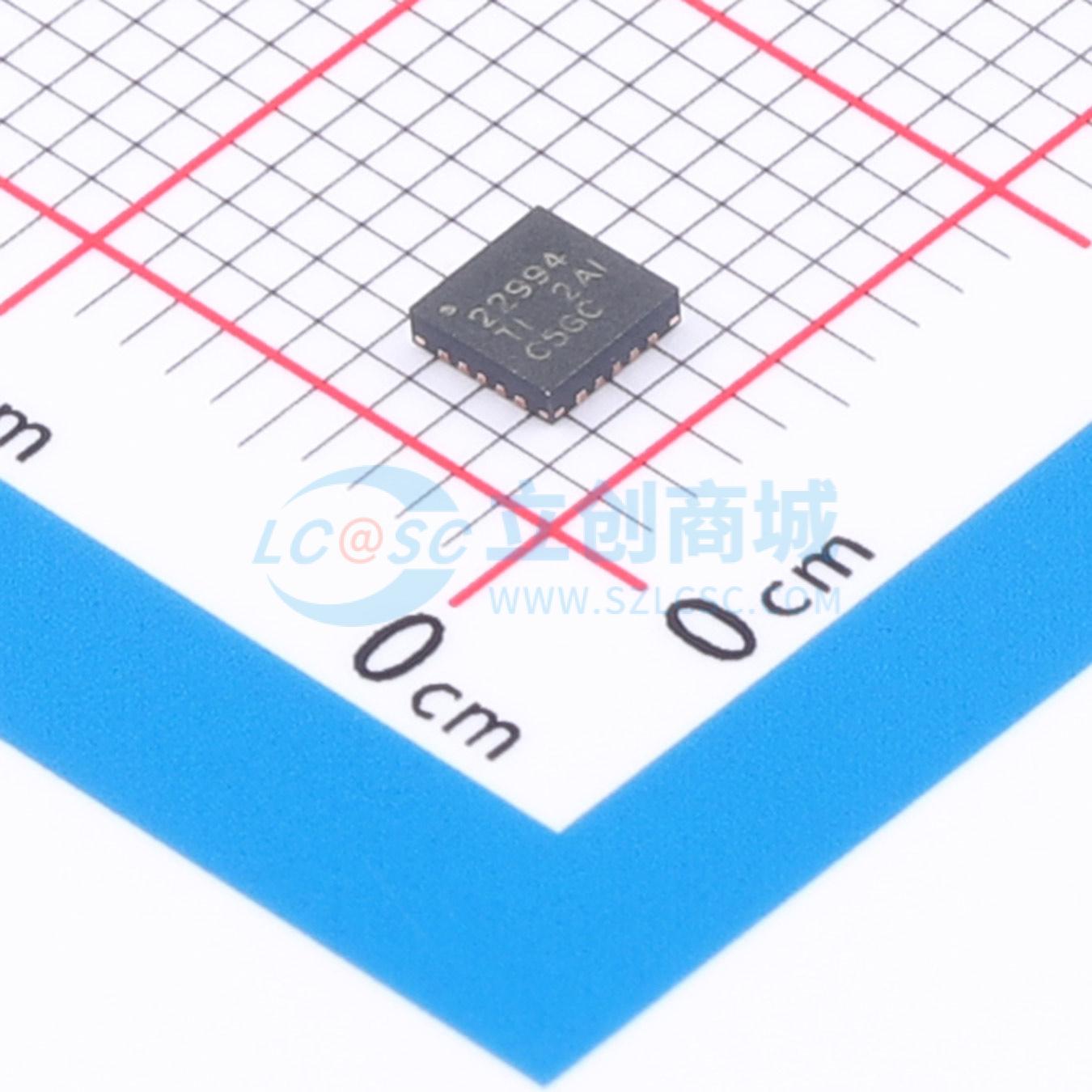

TPS22994RUKT

TPS22994是一款多通道、低RON负载开关，具有用户可编程特性。此器件包括四个N通道属氧化物半导体场效应晶体管(MOSFET)，能够在1.0V至3.6V输入电压范围内运行。由于开关可通过I²C控制，因此非常适用于GPIO有限的处理器。 TPS22994器件的上升时间受到内部控制以避免浪涌电流。TPS22994具有五个可编程转换率选项、四个接通延迟选项和四个快速输出放电(QOD)电阻选项。 此器件的通道可由GPIO或I²C控制。缺省运行模式为通过ONx端子的GPIO控制。I²C从地址端子可接至高电平或低电平，以分配7个唯一的器件地址。 TPS22994采用节省空间的RUK封装（焊球间距0.4mm），并可在 -40°C至85°C的自然通风温度范围内运行。

• 输入电压：1.0V至3.6V
• VIN = 3.3V时，RON = 41mΩ
• VIN = 1.8V时，RON = 41mΩ
• VIN = 1.5V时，RON = 41mΩ
• VIN = 1.0V时，RON = 41mΩ
• VBIAS电压范围：2.7V至17.2V
• 适合于1S/2S/3S/4S锂离子电池拓扑结构
• 每通道持续电流最大为1A
• 静态电流单通道 <12μA
• 全部四通道 <22μA
• 关断电流（全部四通道） <7μA
• 四个1.2V兼容GPIO控制输入
• I²C配置（每通道）
• 开/关控制
• 可编程转换率控制（5个选项）
• 可编程接通延迟（4个选项）
• 可编程输出放电（4个选项）
• I2C SwitchALL™用于多通道/多芯片控制的命令
• 四方扁平无引线(QFN)-20封装，3mm×3mm，高度0.75mm

• 超薄个人电脑
• 笔记本电脑
• 平板电脑
• 服务器
• 一体机
