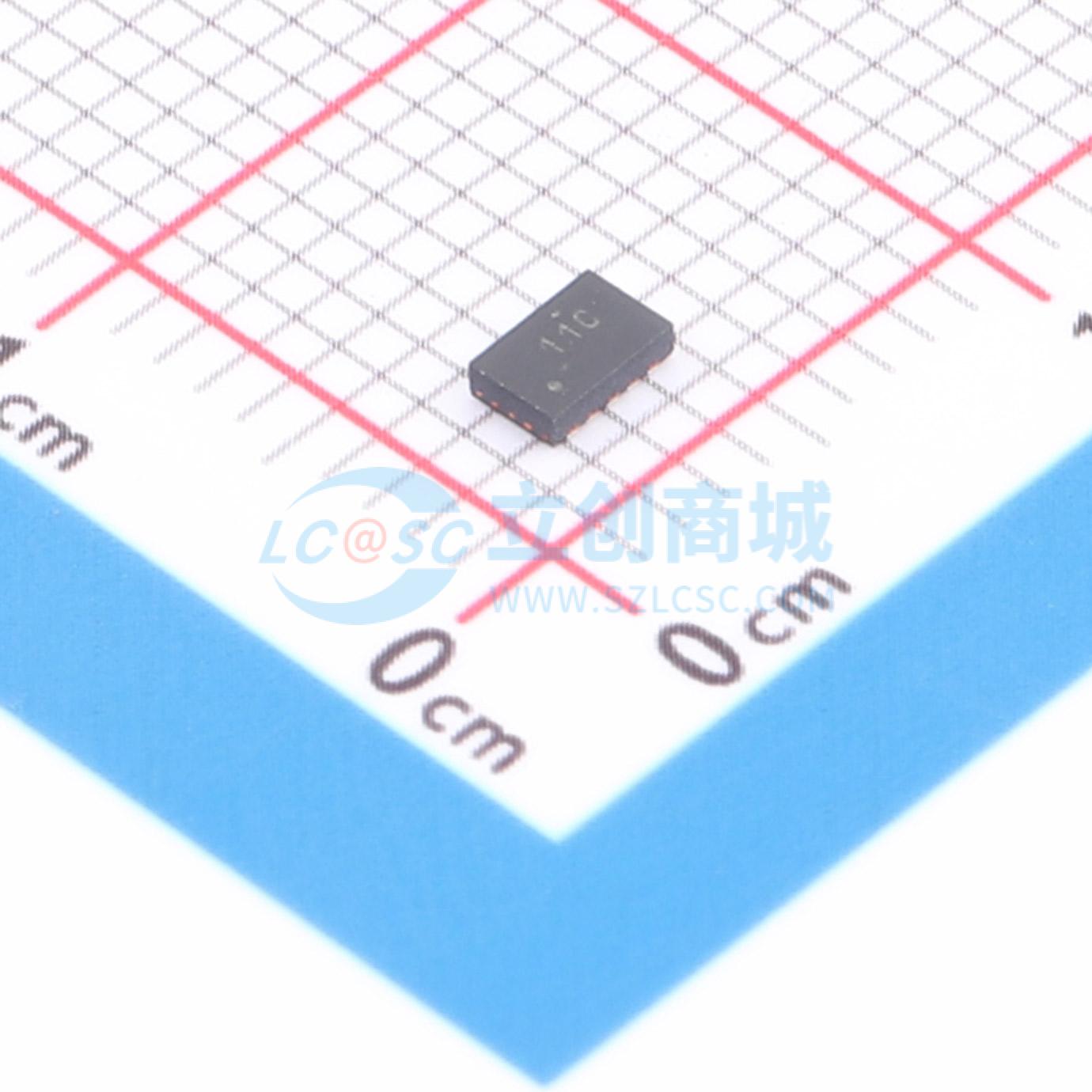

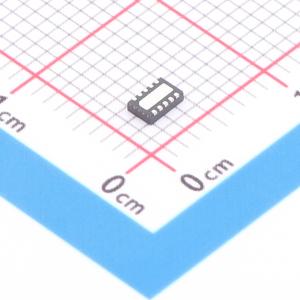

温馨提醒：图片仅供参考，商品以实物为准

TPS22968NQDMGTQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS22968-Q1 具有可调节上升时间和输出放电功能的 2 通道、5.5V、4A、27mΩ 汽车负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22968NQDMGTQ1
商品编号: C1848399
商品封装: WSON-10-EP(2x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS22968-Q1是一款具有可配置上升时间的小型双通道负载开关。器件包含两个可在0.8至5.5V输入电压范围内运行的N通道MOSFET，并且每通道可支持最大4A的持续电流。每个开关可由一个打开/关闭输入（ON1和ON2）独立控制，此输入可与低压控制信号直接对接。TPS22968-Q1包含一个270Ω片上负载电阻，用于在此开关被关闭时进行快速输出放电。

TPS22968-Q1采用节省空间的小型封装(DMG)，并且具有可湿性侧面和集成散热焊盘。可湿性侧面支持目视焊接检查。器件在自然通风环境下的额定运行温度范围为 -40°C至125°C。

商品特性

集成双通道负载开关
符合汽车应用要求
器件温度1级（工作环境温度范围： -40°C至125°C）
输入电压范围：0.8V至5.5V
VBIAS电压范围：2.5V至5.5V
VIN = 5V (VBIAS = 5V)时，RON = 29mΩ
VIN = 3.3V (VBIAS = 5V)时，RON = 27mΩ
VIN = 1.8V (VBIAS = 5V)时，RON = 26mΩ
每通道最大4A持续开关电流
低静态电流
VBIAS = 5V时为58μA（双通道）
低控制输入阈值支持使用1.2/1.8/2.5/3.3V逻辑器件
可通过CT引脚配置上升时间
快速输出放电(QOD)
10引脚晶圆级小外形无引线(WSON)封装，具有可湿性侧面
静电放电(ESD)性能经测试符合JEDEC STD标准±2kV人体模型(HBM)和±1kV器件充电模型(CDM)
通用输入输出(GPIO)使能 - 高电平有效

应用领域

汽车电子产品
信息娱乐
仪表板
ADAS

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	2
	输入控制逻辑	高电平有效

	属性	参数值
	工作电压	800mV~5.5V
	导通电阻	27mΩ
	工作温度	-40℃~+125℃
