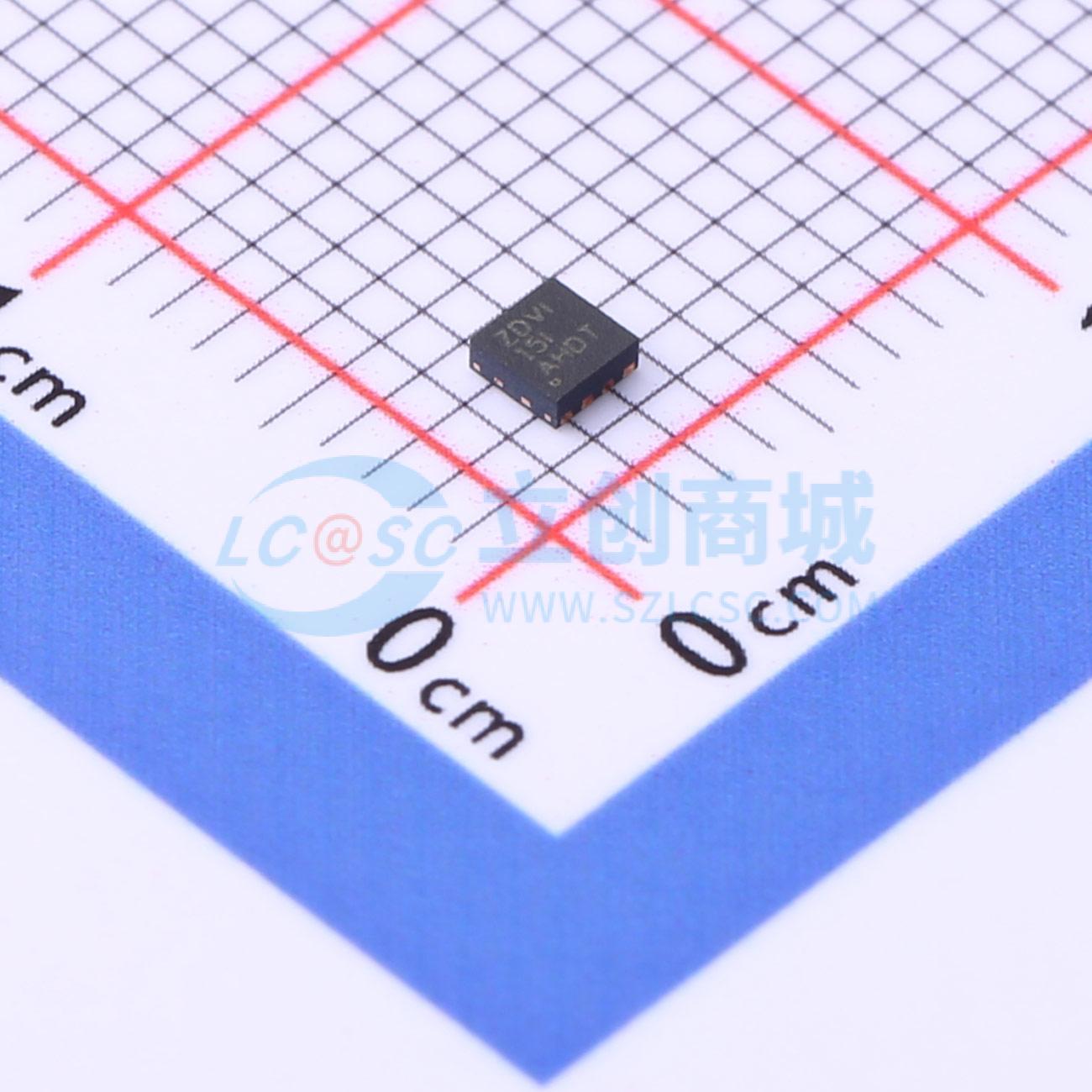

温馨提醒：图片仅供参考，商品以实物为准
TPS22965NDSGR
5.7V，6A，低导通电阻负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS22965 具有可调节上升时间和可选输出放电功能的 5.7V、6A、16mΩ 负载开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS22965NDSGR
- 商品编号
- C1848403
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 6A | |
| 工作电压 | 800mV~5.7V | |
| 导通电阻 | 16mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPS22965是一款单通道负载开关，可提供可配置的上升时间来尽量减小浪涌电流。此器件包括一个N通道金属氧化物半导体场效应晶体管(MOSFET)，可在0.8V至5.7V的输入电压范围内运行并可支持6A的最大持续电流。此开关由一个开/关输入(ON)控制，此输入能够直接连接低电压控制信号。在TPS22965中，为了实现开关关闭时的快速输出放电，增加了一个225Ω的片上负载电阻器。TPS22965采用小型，节省空间的2.00mm x 2.00mm 8引脚SON封装(DSG)，且带有集成散热焊盘，支持较高功耗。器件在自然通风环境下的额定运行温度范围为 -40°C至85°C。
商品特性
- 集成单通道负载开关输入电压范围：0.8V至5.7V
- 超低导通电阻 (R_ON)
- V_H = 5V时，R = 16mΩ
- V_N = 3.6V时，R = 16mΩ
- V = 1.8V时，R = 16mΩ
- 6A最大持续开关电流
- 低静态电流 (50μA)
- 低控制输入阀值
- 支持使用1.2V，1.8V，2.5V和3.3V逻辑电路
- 可配置的上升时间
- 快速输出放电(QOD)
- 带有散热垫的小外形尺寸无引线(SON) 8引脚封装
- 根据JESD 22测试得出的静电放电(ESD)性能：2000V人体模型(HBM)和1000V充电器件模型(CDM)
应用领域
- Ultrabook
- 笔记本电脑/上网本
- 平板电脑
- 消费类电子产品
- 机顶盒/家庭网关
- 电信系统
- 固态硬盘(SSD)
