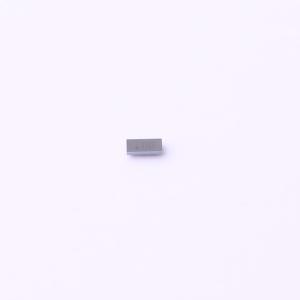

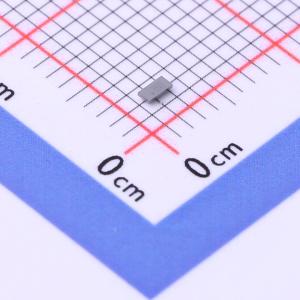

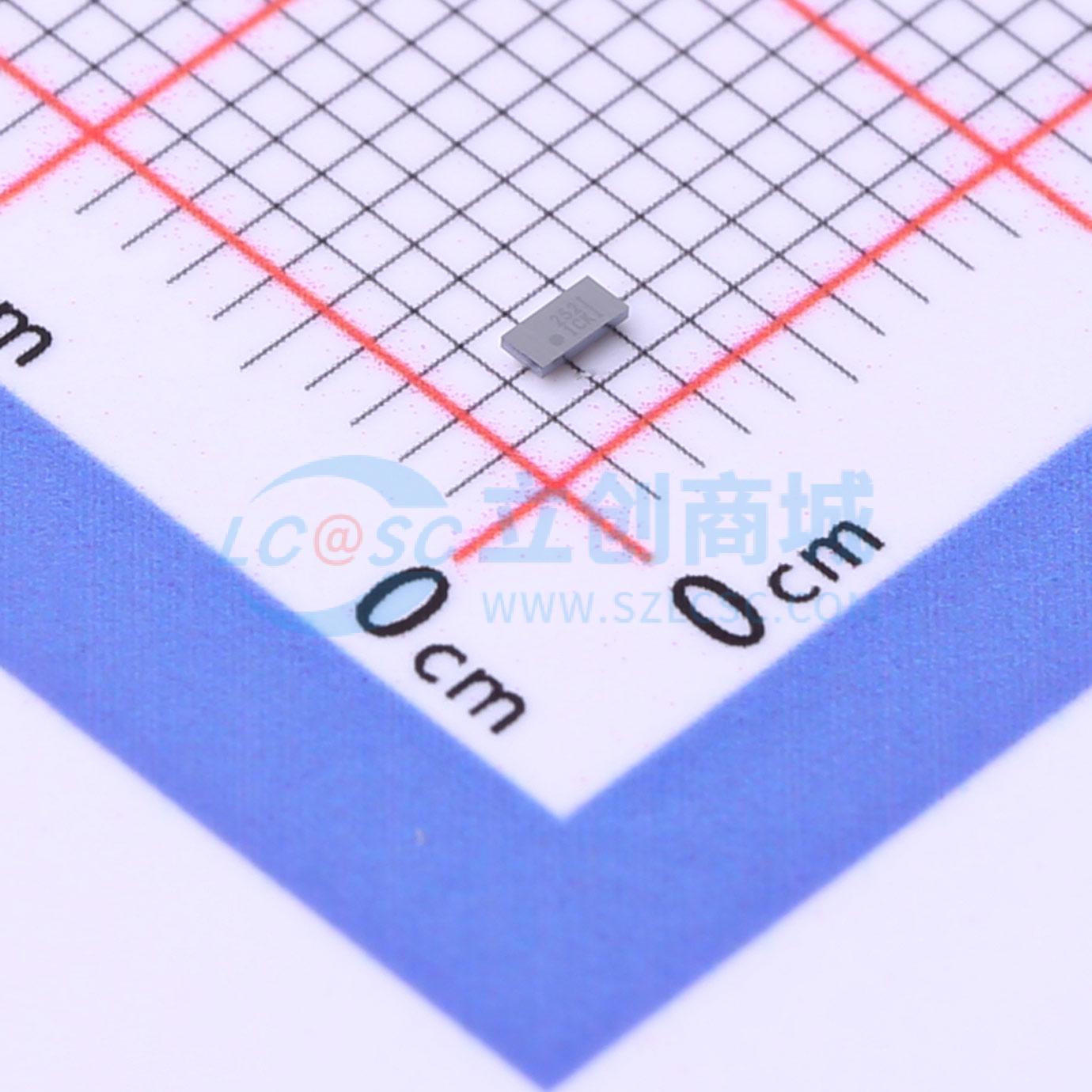

TPS22971YZPT

TPS22971是一款节省空间的单通道负载开关，具有受控和可调节的接通转换率和集成的电源正常指示器。该器件包括一个N通道金属氧化物半导体场效应晶体管(MOSFET)，可在0.65V至3.6V的低输入电压范围内运行，可支持3A的最大持续电流。6.7mΩ的低导通电阻可最大限度降低功耗和整个负载开关的压降。开关可由一个打开和关闭输入(ON)控制，此输入可与低压控制信号直接连接。 默认情况下，TPS22971有快速打开时间，以最大程度减少系统启动和等待时间。也可以减小可调节转换率以限制浪涌电流。电源正常(PG)信号在内部监控栅极阈值，并指示开关何时完全接通电源。禁用开关时，一个150Ω的片上电阻可快速将输出电压对地放电，防止其浮动。 TPS22971采用超小型节省空间的8引脚WCSP封装，可在 -40°C至105°C的大气温度范围内运作，并集成了热关断和关闭功能，以防过热。

• 输入电压范围 (VIN)：0.65V至3.6V
• 导通电阻：RON = 6.7mΩ（VIN ≥ 1.8V时的典型值）；RON = 7.2mΩ（ΔVIN = 1.05V时的典型值）；RON = 8.9mΩ（VIN = 0.65V时的典型值）
• 最大持续开关电流 (IMAX)：3A
• 导通状态 (IQ)：30μA（3.6VIN时的典型值）
• 断开状态 (ISD)：1μA（3.6VIN时的典型值）
• 通过CT引脚的可调节转换率
• 在VIN = 1V时，快速接通电源时间 ≤ 65μs
• 打开开关后的电源正常(PG)指示器
• 低阈值启用(ON) 0.9V (VIH)支持使用低电压控制逻辑单元
• 热关断 (TSD)
• 快速输出放电(QOD)：150Ω（典型值）

• 笔记本电脑，平板电脑
• 工业PC
• 智能手机
• 电信存储
