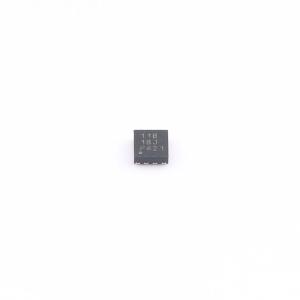

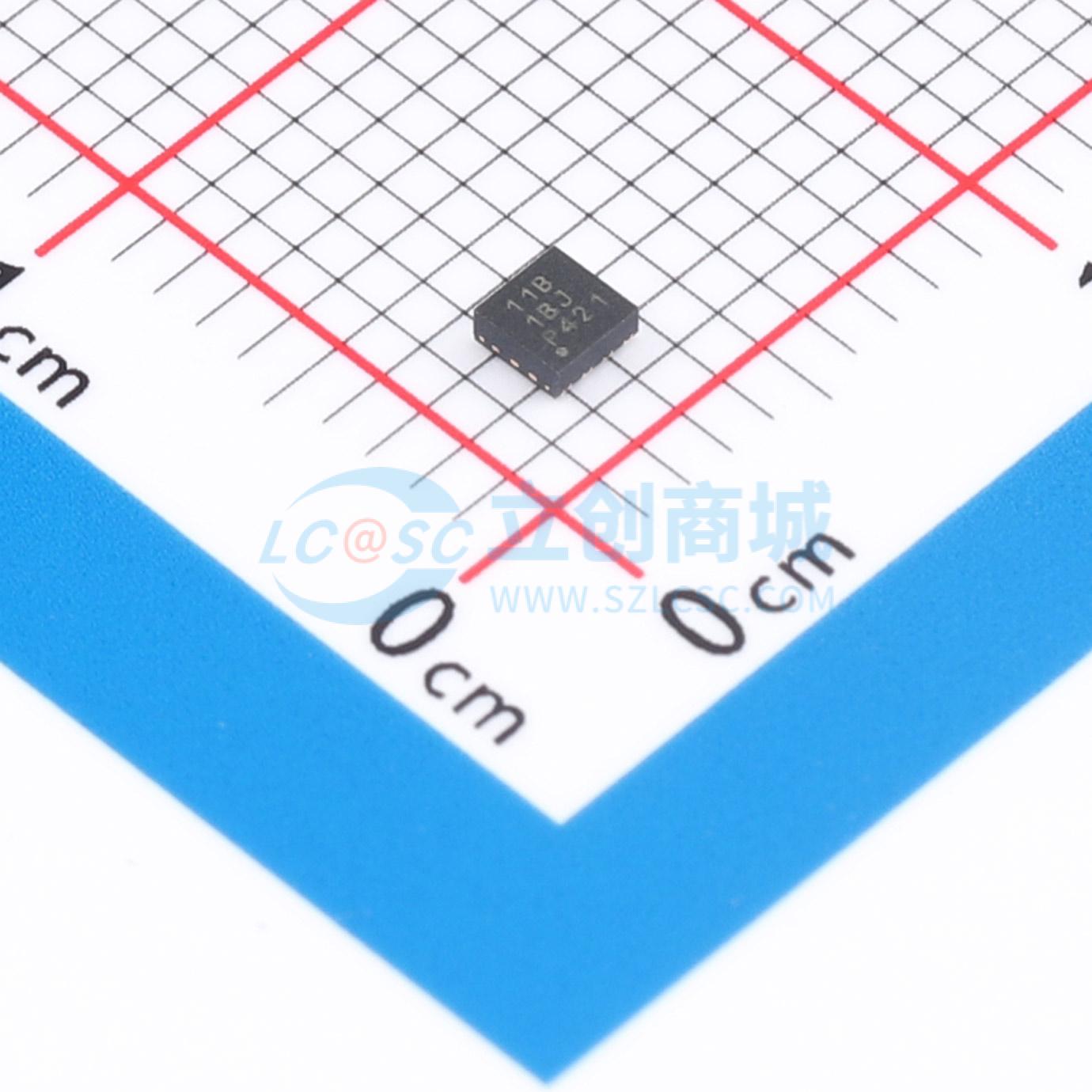

TPS22965NQWDSGTQ1

TPS22965x-Q1 是一款具有受控导通功能的小型、超低 RON 单通道负载开关。该器件包含一个可在 0.8V 至 5.5V 输入电压范围内运行的 N 沟道 MOSFET，并且支持 4A 的最大持续电流。VOUT 上升时间是可配置的，因此可以减小浪涌电流。TPS22965-Q1 和 TPS22965W-Q1 器件包括一个 225Ω 片上负载电阻，用于在开关关闭时快速输出放电。TPS22965x-Q1 器件采用节省空间的 2mm × 2mm 8 引脚 WSON 小型封装 (DSG0008A)，带有集成散热焊盘，可实现较高的功率耗散。TPS22965-Q1 和 TPS22965N-Q1 器件可在 –40°C 至 +105°C 的自然通风温度范围内正常运行。此外，TPS22965W-Q1 和 TPS22965NW-Q1 器件采用相同的 WSON 封装(DSG0008B)，具有可湿性侧面，其可在 –40°C 至 +125°C 的自然通风温度范围内正常工作。

• 符合汽车应用要求，符合 AEC - Q100 标准
• 器件温度等级 2: -40°C 至 +105°C （TPS22965 - Q1、TPS22965N - Q1）
• 器件温度等级 1: -40°C 至 +125°C (TPS22965W - Q1、TPS22965NW - Q1)
• 器件 HBM ESD 分类等级 3A
• 器件 CDM ESD 分类等级 C6
• 提供功能安全
• 集成型单通道负载开关输入电压范围：0.8V 至 5.5V
• 超低导通电阻 (RON)
• VIN = 5V (VBias = 5V) 时，RON = 16mΩ
• VIN = 3.6V (VBias = 5V) 时，RON = 16mΩ
• VIN = 1.8V (VBias = 5V) 时，RON = 16mΩ
• 4A 最大连续开关电流
• 低静态电流 (50μA)
• 低控制输入阈值支持使用 1.2V、1.8V、2.5V 和 3.3V 逻辑器件
• 可配置上升时间
• 快速输出放电 (QOD)（仅限 TPS22965 - Q1 和 TPS22965W - Q1）
• 带有散热焊盘的 WSON 8 引脚封装

• 汽车电子产品
• 信息娱乐系统
• 高级驾驶辅助系统 (ADAS)
