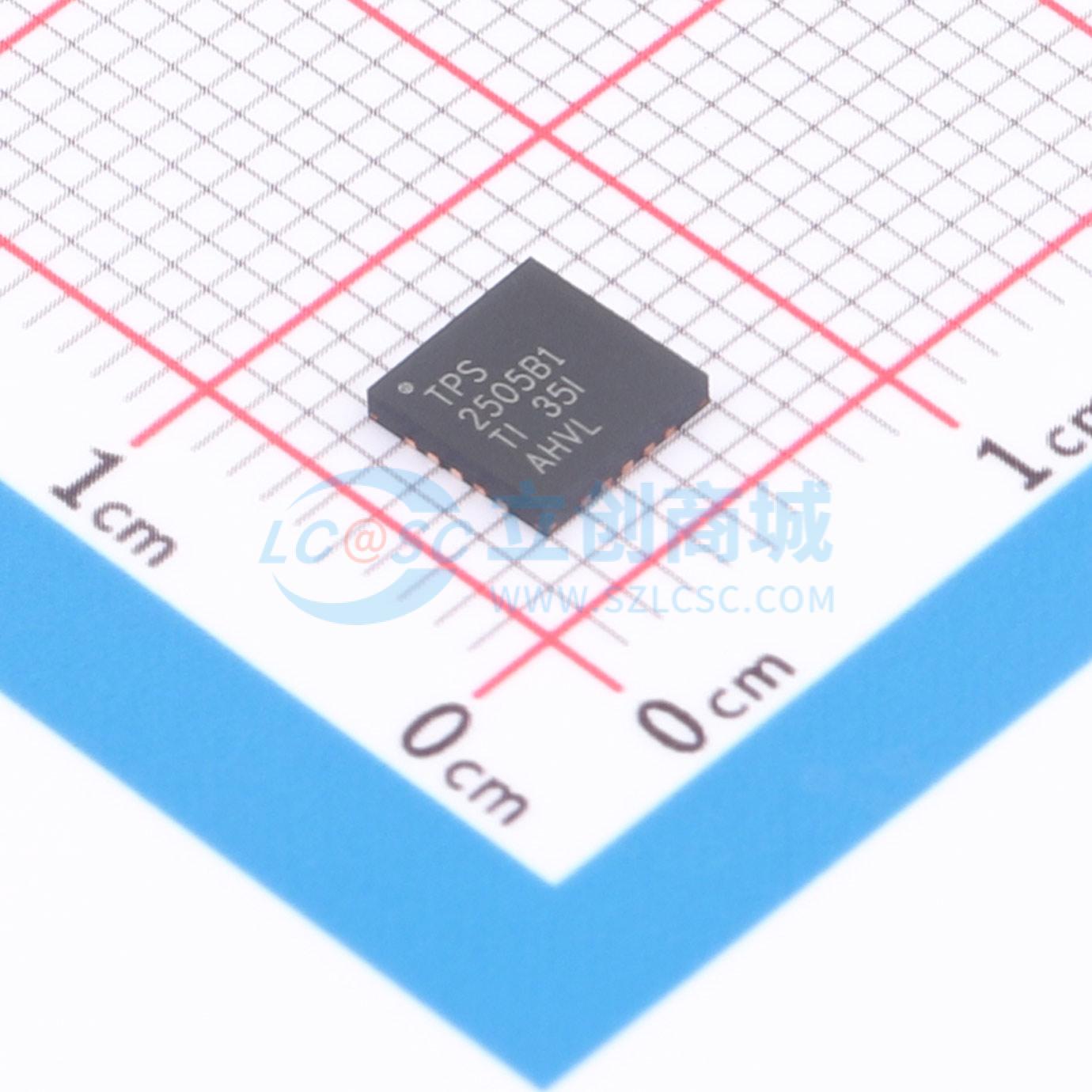

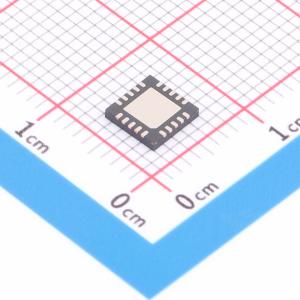

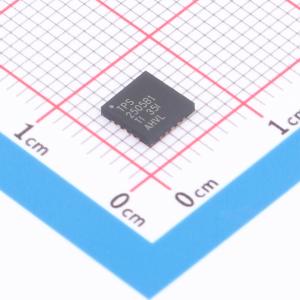

TPS2505B1RGWR

TPS2505器件提供了一种集成解决方案，可满足从1.8 V至5.25 V输入电源为USB 5 V供电的要求。其特性包括一个5.1 V、1100 mA的升压转换器、一个200 mA、3.3 V的LDO线性稳压器，以及双路符合USB 2.0标准的电源输出，具备独立的输出开关使能、电流限制和过流故障报告功能。 1.8 V至5.25 V的输入电源可由多种电源提供，包括DC-DC稳压电源（例如3.3 V），或电池，如单节Li+电池、两节或三节NiCd、NiMH或碱性电池。 双路USB开关的输出跳变电流可通过外部电阻进行编程，范围从低至100 mA到高至1100 mA。 该器件提供一个辅助5.1 V输出，USB输出和辅助输出的总电流不能超过1100 mA。

• 集成同步升压转换器、LDO和双路USB限流开关
• 1.8 V至5.25 V输入电压（最小启动电压2.2 V）
• 可调节的独立USB电流限制——100 mA至1100 mA
• 辅助5.1 V输出
• 3.3 V线性稳压器输出
• 浪涌电流<100 mA
• 所需外部组件最少
• 无毛刺独立故障报告
• 小型5 mm×5 mm QFN-20封装
• 工业温度范围

• 使用单节Li+电池的便携式应用
• 总线供电的USB主机
• 无原生5 V电源的USB主机
• 计算机外设
