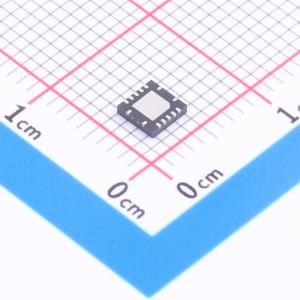

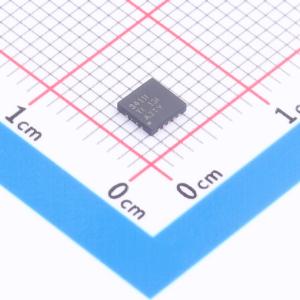

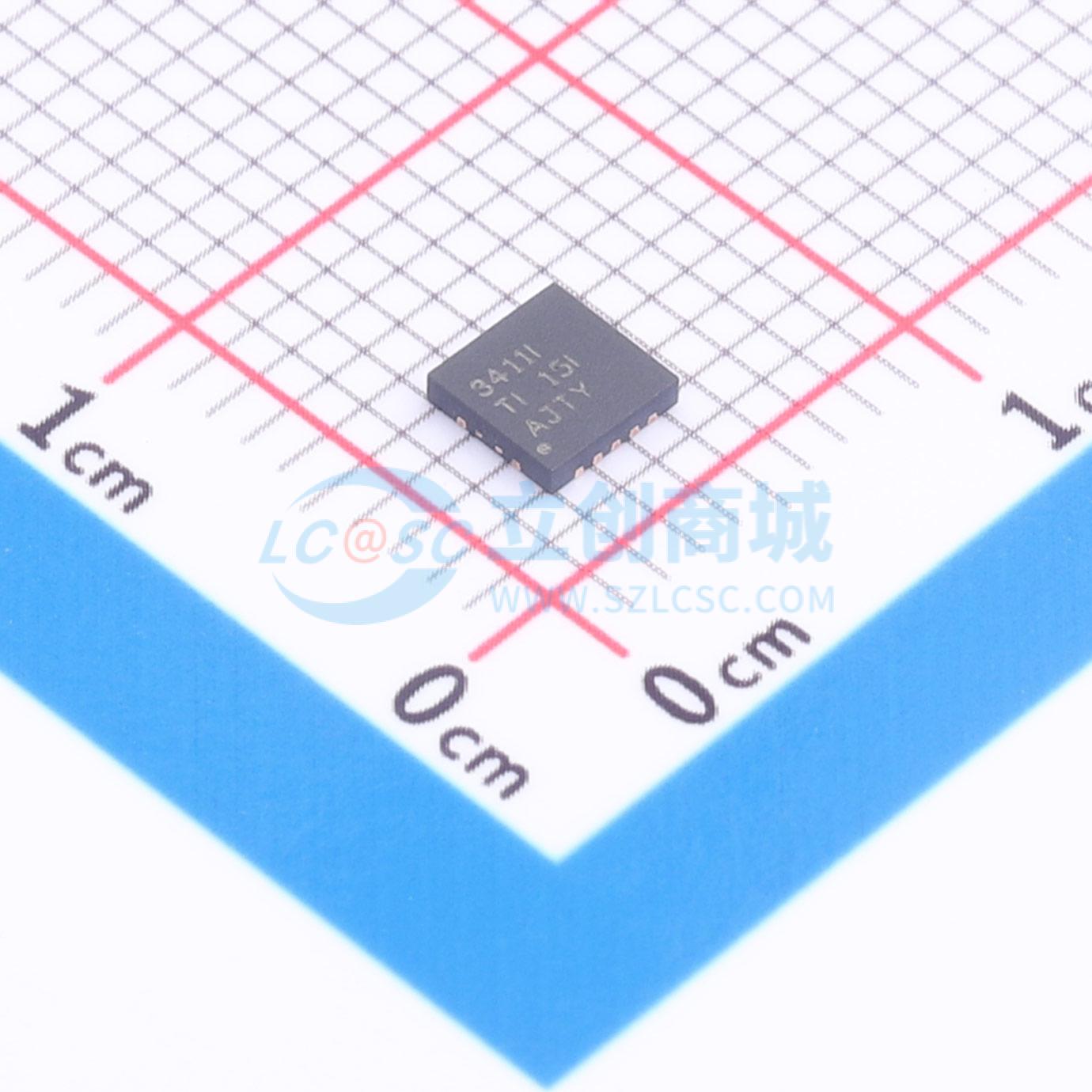

HD3SS3411IRWAT

HD3SS3411单通道差分2:1复用器/解复用器

描述: HD3SS3411是一款高速双向无源开关，可采用复用器或解复用器两种配置。该器件可通过控制引脚SEL在两条差分通道之间进行切换。
品牌名称: TI(德州仪器)
商品型号: HD3SS3411IRWAT
商品编号: C1848102
商品封装: QFN-14-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

HD3SS3411是一款高速双向无源开关，可采用复用器或解复用器两种配置。该器件可通过控制引脚SEL在两条差分通道（端口B至端口A或端口C至端口A）之间进行切换。 HD3SS3411是一款通用模拟差分无源开关，适用于所有高速接口应用，前提条件是该应用在0V至2V共模电压范围内发生偏置并且具有幅值高达1800mVpp的差分信令。该器件采用自适应跟踪，可确保信道在整个共模电压范围内保持不变。该器件具有出色的动态特性，可在信号眼图衰减最小的情况下实现高速转换，并且附加抖动极少。该器件在工作模式下的功耗<2mW；在关断模式下的功耗<2μW（可通过OEn引脚切换模式）。

商品特性

兼容多种接口标准，包括FPD-Link、LVDS、PCIE第II代和第III代、XAUI以及USB3.1
运行速率高达10Gbps，-3dB差分带宽达7.5Ghz左右
出色动态特性（4GHz时）
插入损耗 = -1.1dB
回波损耗 = -11.3dB
断开隔离 = -19dB
双向“复用/解复用”差分开关支持0V到2V共模电压
单电源电压VCC：3.3V±10%
-40°C至105°C的工业温度范围

应用领域

工业数据交换
台式机和笔记本个人电脑(PC)
服务器/储存区网络
PCI EXPress背板共享I/O端口

交货周期

订货83-85个工作日

购买数量

(250个/圆盘，最小起订量 1000 个)

个

起订量：1000 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	工作电压	3V~3.6V
	导通电阻(Ron)	8Ω

	属性	参数值
	工作温度	-40℃~+105℃
	导通电容(Con)	0.6pF
	带宽	7.5GHz
	传播延迟(tpd)	80ps
