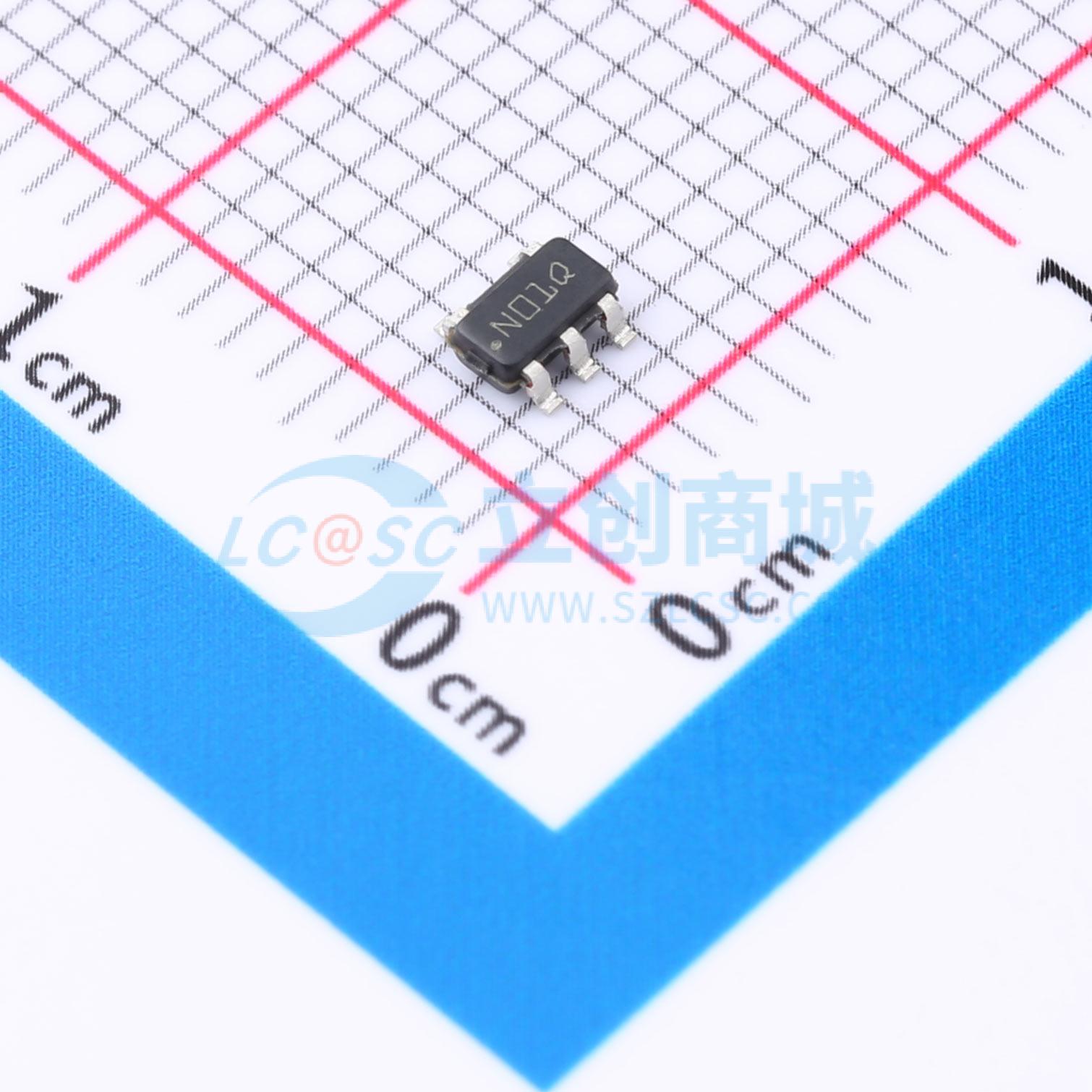

温馨提醒：图片仅供参考，商品以实物为准
DS90LV011AQMF/NOPB
DS90LV011AQ 汽车 LVDS 差分驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DS90LV011AQ 是一种优化用于高速数据率和低功耗应用的 LVDS 驱动器。符合 TIA/EIA-644-A 标准，具有 >400Mbps (200MHz) 的切换速率。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS90LV011AQMF/NOPB
- 商品编号
- C1848114
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 发送器 | |
| 驱动器数 | 1 | |
| 接收器数 | 0 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 400Mbps | |
| 工作温度 | -40℃~+125℃ | |
| 电平标准 | LVDS | |
| 功能特性 | 低功耗待机/失效自动关断 |
商品概述
DS90LV011AQ是一款LVDS驱动器，针对高数据速率和低功耗应用优化，属于电流模式驱动器，即使在高频下也可保持较低功耗，还可最大程度减小短路故障电流，采用低电压差分信号LVDS技术，可支持超过400Mbps（200MHz）的数据速率，采用5引脚SOT-23封装，LVDS输出布局方便PCB布线，差分输出典型输出摆幅为350mV，可实现低电磁干扰，可搭配配套单通道接收器或任意LVDS接收器，构成高速LVDS接口，器件内置有限的ESD保护，存储或操作过程中需要采取防护措施，防止静电损坏MOS栅极。
商品特性
- 符合AECQ-100 Grade 1等级
- 符合TIA/EIA-644-A标准
- 开关速率大于400Mbps（200MHz）
- 最大差分偏斜为700ps，典型值为100ps
- 最大传输延迟为1.5ns
- 采用单路3.3V电源供电
- 差分信号为±350mV
- 具备断电保护功能，断电时输出处于三态
- 引脚布局简化PCB布线
- 3.3V条件下典型功耗为23mW，功耗较低
- 采用5引脚SOT-23封装
- 引脚与SN65LVDS1兼容
- 内置有限ESD保护
- 可减小短路故障电流
应用领域
- 高数据速率低功耗场景
- 高速LVDS接口应用
