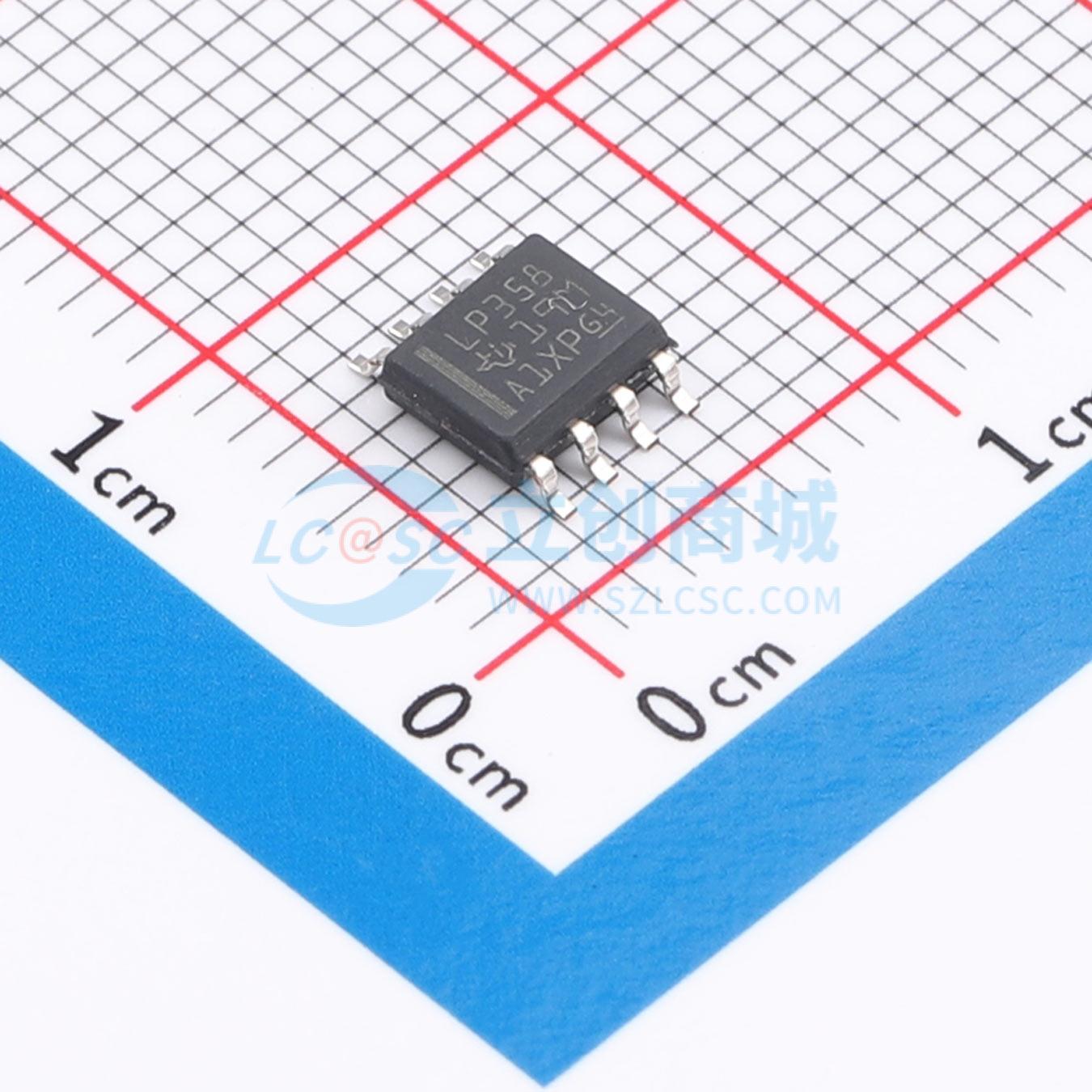

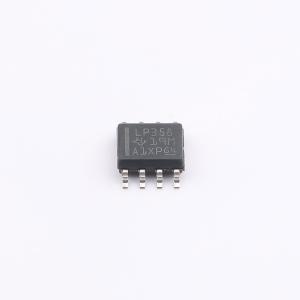

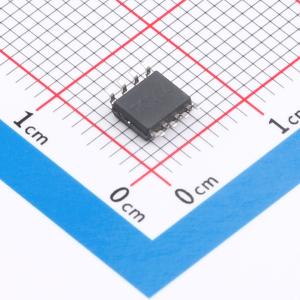

温馨提醒：图片仅供参考，商品以实物为准
LP358DR
超低功耗双运算放大器，适用于电池供电应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LP358 工作温度范围为 0°C 至 70°C 的双路、32V、100kHz、低 Iq（21μA/通道）、4mV 失调电压运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP358DR
- 商品编号
- C1848139
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 100kHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 45uV/℃ | |
| 压摆率(SR) | 50V/ms | |
| 输入偏置电流(Ib) | 2nA | |
| 输入失调电流(Ios) | 200pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 54uA | |
| 输出电流 | 10mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LP358和LP2904是双路低功耗运算放大器，特别适合电池供电应用。该器件可在极低电源电流的情况下实现良好的输入规格与宽电源电压范围，支持单电源工作，输入共模范围包含地。该器件在宽电源电压和低功耗需求优先于速度和带宽的场景中十分适用。
商品特性
- 典型电源电流为54μA，功耗极低
- 典型失调电压为2mV
- 典型输入偏置电流为2nA
- 输入共模范围可延伸至地
- 电源电压范围3V < VCC < 32V
- 引脚与LM358和LM2904兼容
应用领域
- LCD显示器
- 便携式仪器仪表
- 传感器与计量设备
- 消费电子（MP3播放器、玩具）
- 电源
