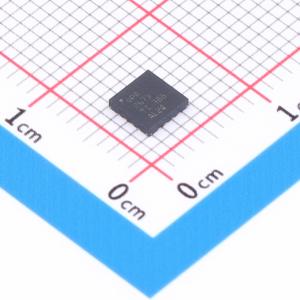

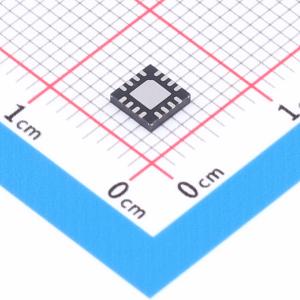

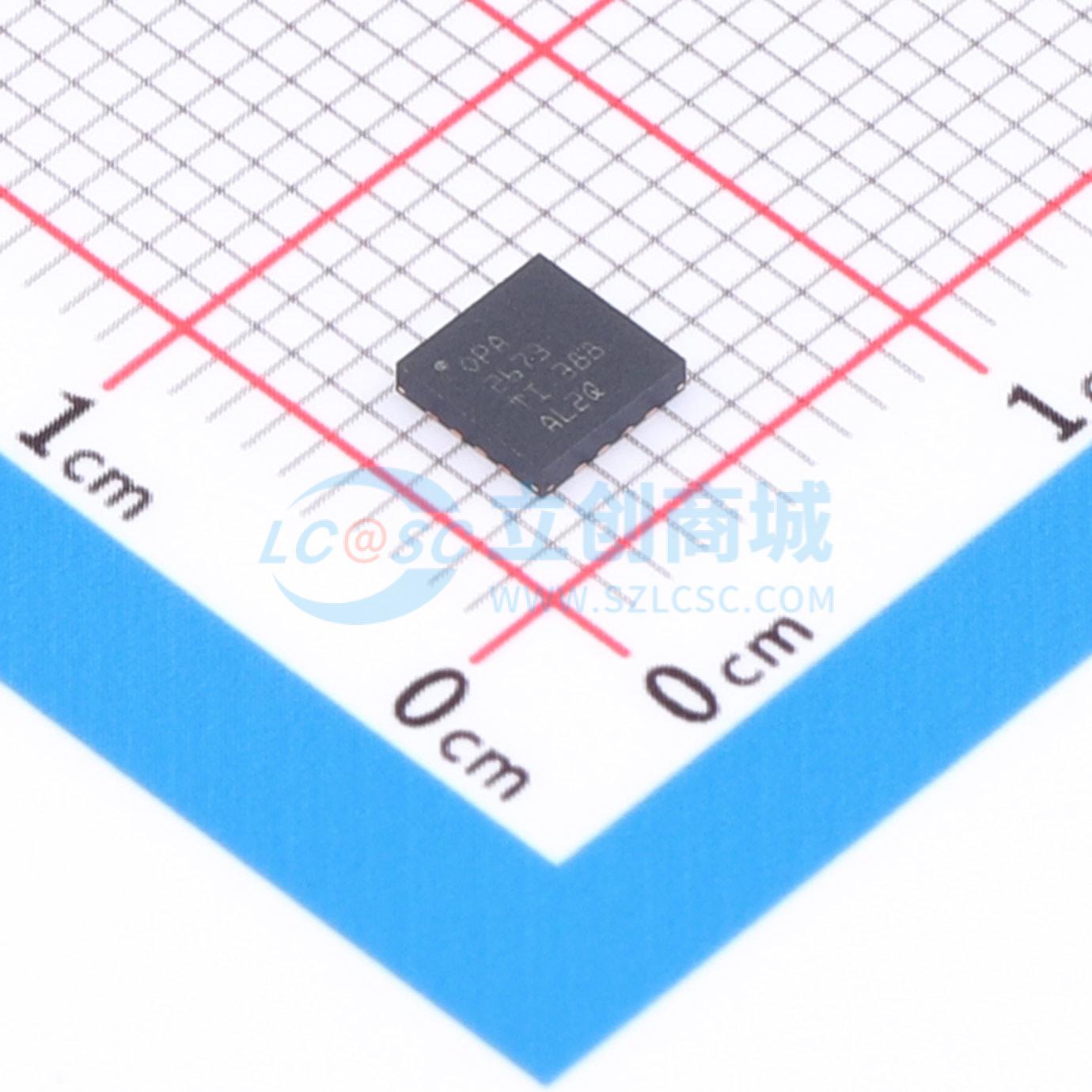

温馨提醒：图片仅供参考，商品以实物为准
OPA2673IRGVR
具有主动脱机控制的双路高输出电流运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2673 具有主动脱机控制的双通道宽带高输出电流放大器和 PLC 线路驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2673IRGVR
- 商品编号
- C1848168
- 商品封装
- VQFN-16(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 13V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 340MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 压摆率(SR) | 3.5V/ns | |
| 输入偏置电流(Ib) | 5uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 2.6nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 56dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 16.5mA | |
| 输出电流 | 700mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 5.75V~13V | |
| 双电源(Vee~Vcc) | 3.5V~6.5V；-6.5V~-3.5V |
商品概述
OPA2673 提供电力线调制解调器驱动器和测试测量应用所需的高输出电流和低失真。OPA2673 由 5.75V 至 13V 的电源电压供电运行，消耗 16.5mA 通道的低静态电流以提供非常高的 700mA 输出电流。OPA2673 可以通过 460mA 有保障的最小输出电流驱动（在 25°C 下）支持苛刻的电力线调制解调器要求。 包括电源控制功能，以尽可能减少系统功耗。两条逻辑控制线允许四种静态功率设置：全功率、75% 偏置功率、50% 偏置功率和具有主动离线控制的离线模式，即使输出引脚上存在大信号，也能呈现高阻抗。OPA2673 的两个通道可以作为单独的运算放大器独立使用，也可以配置为差分输入到差分输出的高电流线路驱动器。
商品特性
- 宽带运行：340 MHz (G = 4V/V)
- 单位增益稳定：600MHz (G = 1V/V)
- 高输出电流：700 mA
- 发生 TDMA 事件时采用主动脱机模式
- 可调功耗模式：
- 满偏置模式：16.5 mA/通道
- 75% 偏置模式：12.5 mA/通道
- 50% 偏置模式：8.5 mA/通道
- 离线模式：2.4 mA/通道
- 双极电源电压范围：±3.5 V 至 ±6.5 V
- 单电源电压范围：5.75 V 至 13 V
- 高压摆率：3500 V/µs
- 过热保护电路
- 输出电流限制 (±1A)
应用领域
- 电源线调制解调器匹配的 I/Q 通道放大器
- 宽带视频线路驱动器
- ARB 线路驱动器
- 高容性负载驱动器
- 超声波压电式驱动器
