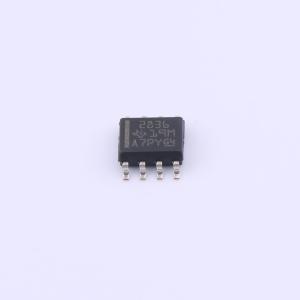

温馨提醒：图片仅供参考，商品以实物为准
OPA2836IDR
极低功耗、轨到轨输出、负轨输入、电压反馈运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA2836 双通道、超低功耗、轨到轨输出、负轨输入、VFB 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2836IDR
- 商品编号
- C1848153
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 205MHz | |
| 输入失调电压(Vos) | 65uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 560V/us | |
| 输入偏置电流(Ib) | 650nA | |
| 输入失调电流(Ios) | 30nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 4.6nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 116dB | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-1.25V；1.25V~2.75V | |
| 功能特性 | 使能/关断功能 |
商品概述
OPA836是单通道和双通道超低功耗、轨到轨输出、负电源轨输入、电压反馈运算放大器，专为在2.5V至5.5V的单电源范围和±1.25V至±2.75V的双电源范围内的运行而设计。每个通道的电流消耗仅为1mA，并具有205MHz的单位增益带宽，为轨到轨放大器设定了一个业界领先水平的功耗－性能比。对于功耗十分重要的电池供电型便携式应用而言，其低功耗及高频性能为设计人员提供了其他器件所无法获得的性能与功耗比。与流耗小于1.5μA的节能模式组合在一起，此器件为电池供电应用中的高频放大器提供了一款极具吸引力的解决方案。该器件可在-40°C至125°C的扩展工业温度范围内运行。
商品特性
- 低功耗：电源电压2.5V至5.5V，静态电流1mA（典型值），断电模式0.5μA（典型值）
- 带宽：205MHz
- 压摆率：560V/μs
- 上升时间：3ns（2VSTEP）
- 稳定时间（0.1%）：22ns（2VSTEP）
- 过驱恢复时间：60ns
- SNR：在1kHz（1VRMS）时为0.00013%（-117.6dBc）
- THD：在1kHz（1VRMS）时为0.00003%（-130dBc）
- HD2/HD3：在1MHz（2VPP）时为-85dBc/-105dBc
- 输入电压噪声：4.6nV/√Hz（f=100kHz）
- 输入失调电压：65μV（最大值±400μV）
- CMRR：116dB
- 输出电流驱动：50mA
- RRO：轨到轨输出
- 输入电压范围：-0.2V至+3.9V（5V电源）
- 节能模式：可将电流降至1.5μA以下
- 工作温度范围：-40℃至+125℃
应用领域
- 低功耗信号调节
- 音频模数转换器（ADC）输入缓冲器
- 低功耗逐次逼近寄存器（SAR）和三角积分（ΔΣ）ADC驱动器
- 便携式系统
- 低功耗系统
- 高密度系统
