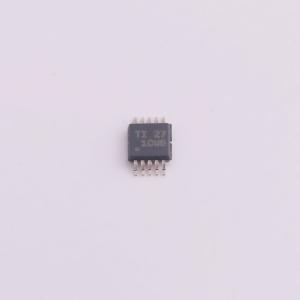

INA2181A1IDGSR
电流检测放大器指南
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- INA2181 26V、双通道、双向、350kHz 电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA2181A1IDGSR
- 商品编号
- C1848164
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -200mV~26V | |
| 增益 | 20V/V | |
| 带宽(-3db) | 350kHz | |
| 输入偏置电流(Ib) | 75uA | |
| 输入失调电压(Vos) | 25uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±26V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 356uA | |
| 输出电流 | 8mA | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 2V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 功能特性 | 模拟输出接口；双向检测；高边检测；低边检测 |
商品概述
INAx181 系列电流检测放大器专为成本优化的应用而设计。该系列是一系列双向电流检测放大器，可在独立于电源电压的 –0.2V 至 +26V 共模电压范围内，检测电流检测电阻器上的压降。该系列器件集成了匹配的电阻器增益网络，提供四个固定增益选项：20V/V、50V/V、100V/V 或 200V/V。此匹配的增益电阻网络可最大限度地减少增益误差并降低温度漂移。这些器件采用 2.7V 至 5.5V 单电源供电。单通道 INA181 的最大电源电流消耗为 260µA；双通道 INA2181 为 500µA；四通道 INA4181 为 900µA。INA181 提供 6 引脚 SOT-23 和 SC70 封装；INA2181 提供 10 引脚 VSSOP 和 WSON 封装；INA4181 提供 20 引脚 TSSOP 封装。所有器件的额定扩展工作温度范围均为 –40°C 至 +125°C。
商品特性
- 共模范围：–0.2V 至 +26V
- 高带宽：350kHz
- 失调电压：V_CM = 0V 时为 ±150µV；V_CM = 12V 时为 ±500µV
- 输出压摆率：2V/µs
- 双向电流检测功能
- 精度：±1% 增益误差；1µV/°C 温漂
- 增益选项：20V/V、50V/V、100V/V、200V/V
- 静态电流：260µA
应用领域
- 电机控制
- 电池监测器
- 电池平衡器
- 电源管理
- 光控制
