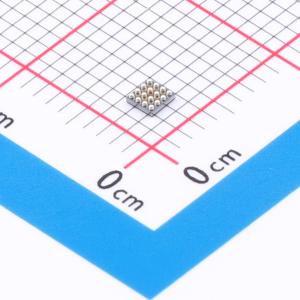

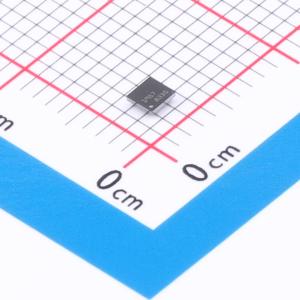

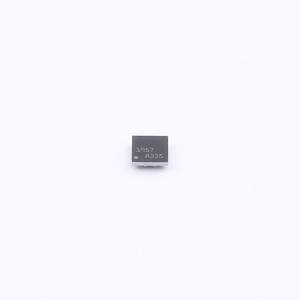

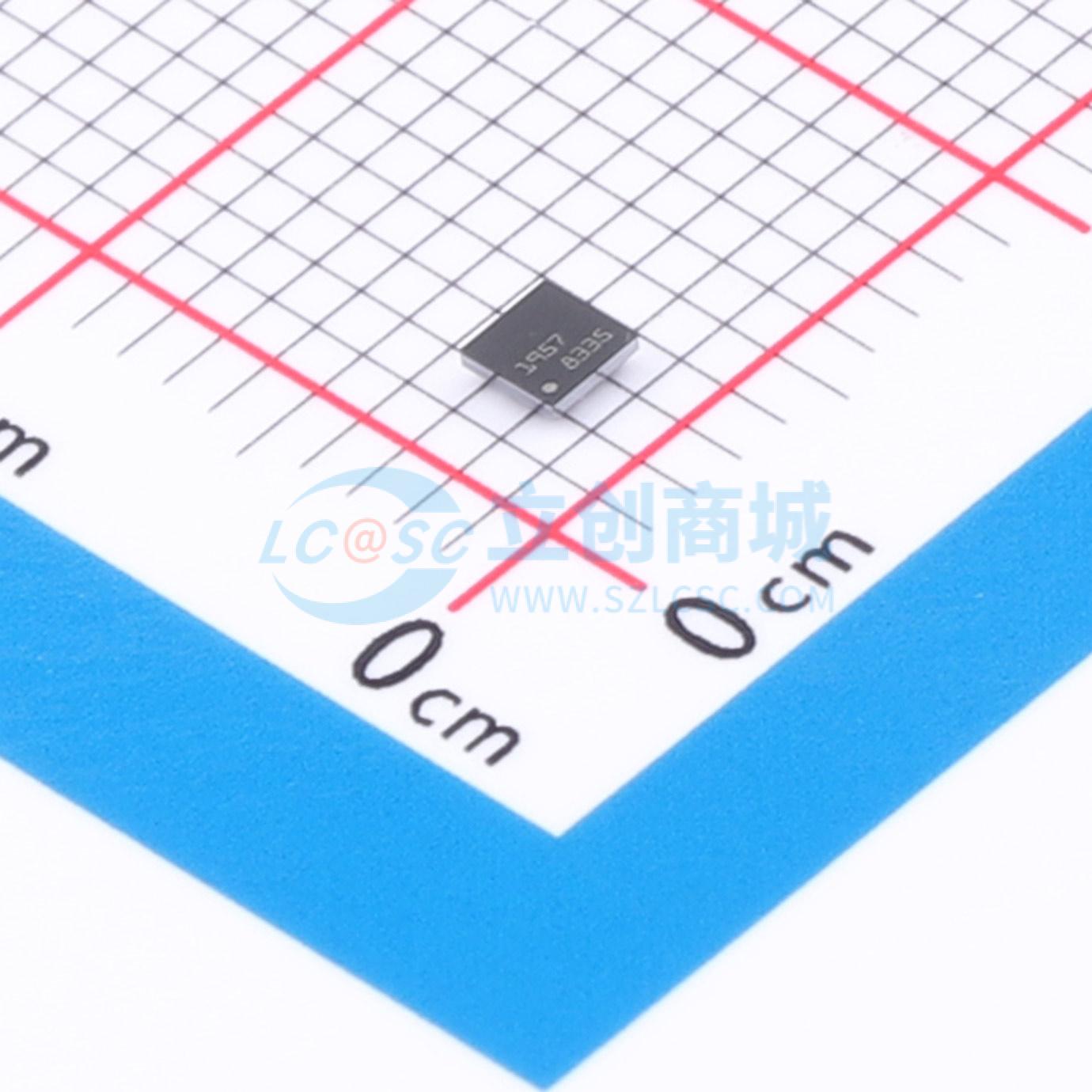

LM8335TLE/NOPB
通用输出扩展器，支持MIPI RFFE接口，可配置通用输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM8335 具有 MIPI RFFE 主机接口的 通用输出扩展器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM8335TLE/NOPB
- 商品编号
- C1848124
- 商品封装
- DSBGA-16(2.5x2.12)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | - | |
| 是否有中断输出 | 无中断输出 | |
| 输出类型 | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 26MHz | |
| 支持设备数量 | 2 | |
| 静态电流(Iq) | 2.5uA | |
| 工作电压 | 1.8V~3.3V | |
| 工作温度 | 0℃~+85℃ |
商品概述
LM8335是一款通用输出扩展器，专门提供灵活通用的主机可编程输出扩展功能。该器件通过MIPI® RFFE接口（移动行业处理器接口射频前端）与主机处理器通信。八个通用输出（GPO）可由主机控制器配置为驱动高电平/低电平/高阻态，可启用弱上拉（PU）或弱下拉（PD）。上电后，LM8335的所有GPO默认配置基于CFG引脚的状态设置。启动后，默认配置的任何更改都必须由主机通过MIPI RFFE主机接口发送。LM8335采用16凸点无铅DSBGA封装，尺寸为1.965 mm × 1.965 mm × 0.6 mm，间距0.5 mm。ADR引脚的状态决定MIPI RFFE USID，支持两个器件共用同一个RFFE总线，可倍增系统可用的GPO数量。GPO的默认上电状态可通过CFG引脚配置为两种不同的工作模式。器件内置有限的ESD保护，存储或操作期间应将引脚短接或将器件放置在导电泡沫中，防止MOS栅极发生静电损坏。
商品特性
- 符合MIPI RFFE接口版本1.10规范
- 支持输出扩展
- 带有主机接口地址选择引脚
- 引脚可配置初始状态
- 提供三种芯片复位来源:VIO输入引脚、上电复位（POR）、软件命令复位
应用领域
- 智能手持设备
- 射频收发器应用
