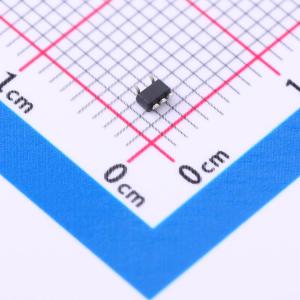

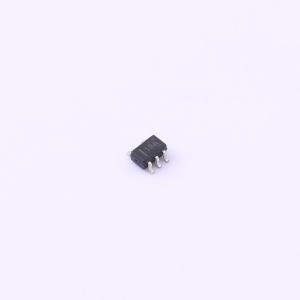

温馨提醒：图片仅供参考，商品以实物为准
TLV313QDCKRQ1
适用于成本敏感型应用的低功耗、轨至轨输入/输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV313-Q1 汽车级、单路、5.5V、1MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV313QDCKRQ1
- 商品编号
- C1848136
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 750uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 26nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 65uA | |
| 输出电流 | 75mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | -900mV~2.75V |
商品概述
TLVx313-Q1 系列单通道和双通道运算放大器兼具低功耗和高性能优势。因此非常适合各种广泛的应用，如信息娱乐、引擎控制单元、汽车照明等。该系列具有轨至轨输入和输出(RRIO) 摆幅、低静态电流（典型值：65μA）、高带宽(1MHz) 以及超低噪声（1kHz 时为26nV/√Hz）等特性，因此对于需要在成本与性能间实现良好平衡的各类电池供电型应用非常有吸引力。此外，该系列器件具有低输入偏置电流，因此适用于源阻抗高达兆欧级的应用。 TLVx313-Q1 器件采用稳健耐用的设计，方便电路设计人员使用。这些器件在容性负载高达100pF 的条件下具有单位增益稳定性，集成了RFI/EMI 抑制滤波器，在过驱条件下无相位反转，并具有高静电放电(ESD)保护 (4kV HBM)。 这些器件经过优化，适合在低至1.8V (±0.9V) 和高达5.5V (±2.75V) 的电压下工作，且额定的扩展工作温度范围为 -40°C 至 +125°C。
商品特性
- 符合汽车应用要求，具有符合AEC-Q100 标准的下列特性：
- 器件温度等级1： -40°C 至 +125°C 的环境工作温度范围
- 器件HBM ESD 分类等级3A
- 器件CDM ESD 分类等级C6
- 低IQ：每通道65μA
- 宽电源电压：1.8V 至5.5V
- 低噪声：1kHz 时为26nV/√Hz
- 增益带宽：1MHz
- 轨到轨输入/输出
- 低输入偏置电流：1pA
- 低失调电压：0.75mV
- 单位增益稳定
- 内部射频干扰(RFI)/电磁干扰(EMI) 滤波器
应用领域
- 信息娱乐
- 引擎控制单元
- 汽车照明
- 低侧感测
- 电池管理系统
- 无源安全性
- 电容式感测
- 燃油泵
