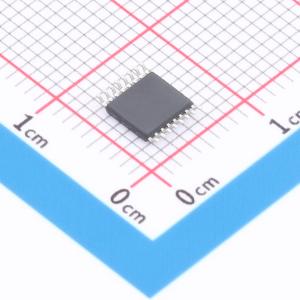

温馨提醒：图片仅供参考，商品以实物为准
DS90LV049QMTX/NOPB
DS90LV049Q 汽车 LVDS 双线驱动器和接收器对
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DS90LV049Q 是一款双 CMOS 流通差分线驱动器-接收器对，设计用于需要超低功耗、卓越抗噪性和高数据吞吐量的应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS90LV049QMTX/NOPB
- 商品编号
- C1848109
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.100857克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 400Mbps | |
| 工作温度 | -40℃~+125℃ | |
| 电平标准 | LVDS；LVCMOS | |
| 功能特性 | 低功耗待机/失效自动关断；故障安全 |
商品概述
DS90LV049Q是汽车用LVDS双路CMOS直通式差分线路驱动接收器对，专为需要超低功耗、出色抗干扰性和高数据吞吐量的应用设计，采用低电压差分信号LVDS技术，可支持超过400Mbps的数据速率。驱动器接收LVTTL/LVCMOS信号并将其转换为LVDS信号，接收器接收LVDS信号并将其转换为3V CMOS信号。LVDS输入缓冲带有内部故障安全偏置，当接收器输入悬空时，可将输出置于已知的高电平状态，支持三态功能，可在设备未使用时实现低空闲功耗，使能端共同控制所有四个门的三态输出，器件内置有限的ESD保护。
商品特性
- 满足AECQ-100 1级要求
- 最高切换速率可达400Mbps
- 直通引脚布局可简化PCB布局
- 驱动器通道间典型偏移为50ps，接收器通道间典型偏移为50ps
- 采用3.3V单电源设计
- 具备三态输出控制功能
- 接收器输入带有内部故障安全偏置
- 低功耗，3.3V静态功耗为70mW
- 断电状态下LVDS输出为高阻抗
- 符合TIA/EIA-644-A LVDS标准
- 采用薄型16引脚TSSOP封装
- 驱动器为电流模式器件，仅在输出接电阻负载时符合规格，典型负载电阻范围为90Ω至110Ω
应用领域
- 需要超低功耗、优异抗干扰性能和高数据吞吐量的差分信号传输场景
