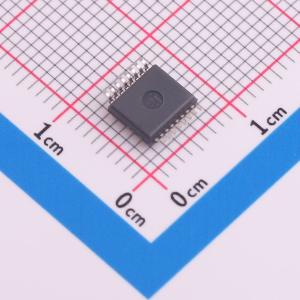

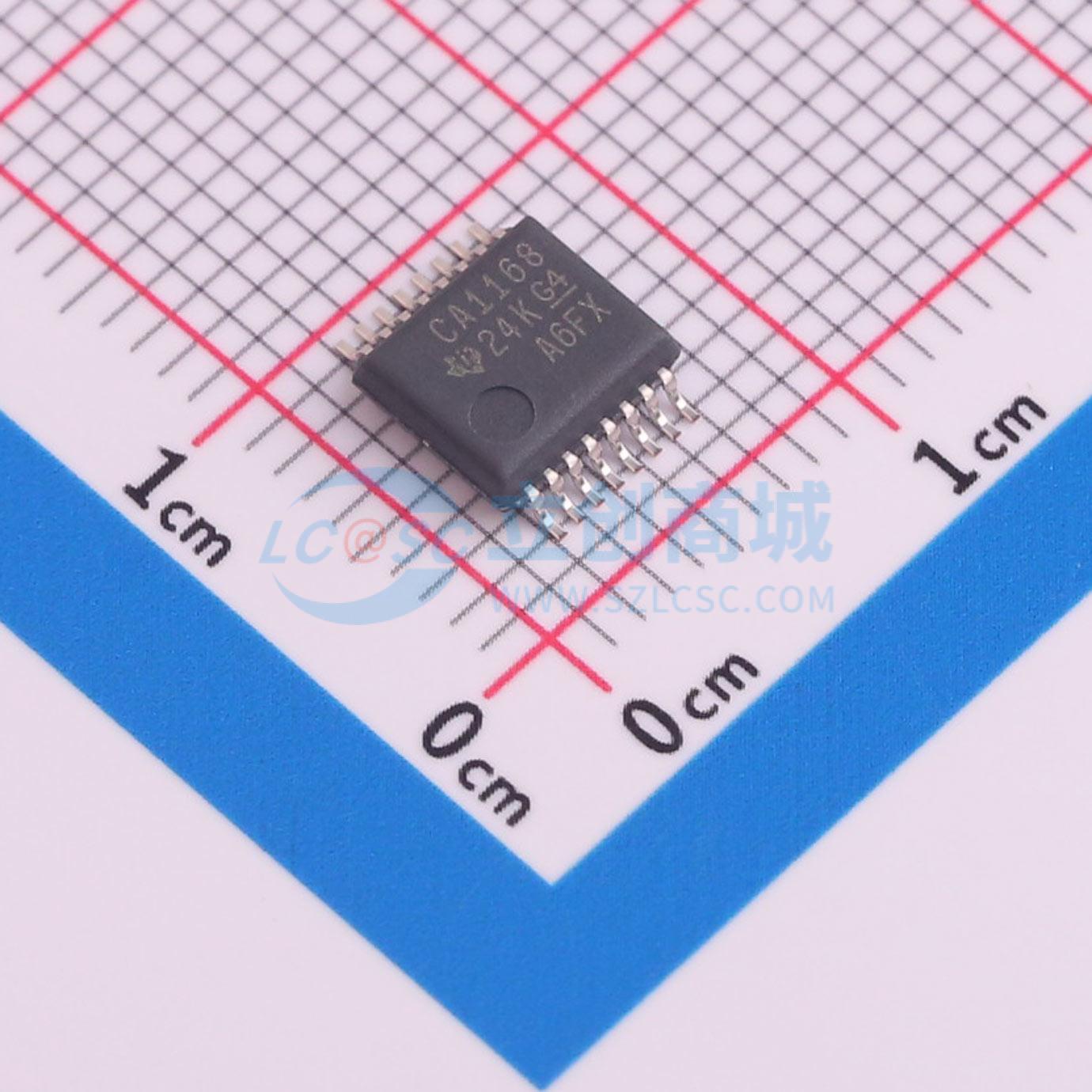

温馨提醒：图片仅供参考，商品以实物为准

SN75C1168DBR

双差分驱动器和接收器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 双差分驱动器和接收器，工作电压范围为0.5V至7V，最大电源电流为9mA。
品牌名称: TI(德州仪器)
商品型号: SN75C1168DBR
商品编号: C1848111
商品封装: SSOP-16-208mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SNx5C116x系列为双路差分驱动器和接收器，其中SN65C1167、SN75C1167、SN65C1168和SN75C1168是专为平衡传输线路设计的集成电路，符合TIA/EIA-422-B和ITU建议V.11的要求。SN65C1167和SN75C1167整合了双三态差分线路驱动器和三态差分线路接收器，两者均采用5V单电源供电；驱动器和接收器分别具有高电平有效和低电平有效使能端，可在外部连接在一起用作方向控制。SN65C1168和SN75C1168的驱动器具有单独的高电平有效使能端，该系列产品是MC34050和MC34051的改良替代品。

商品特性

达到或超出TIA/EIA-422-B和ITU Recommendation V.11标准的要求
采用BiCMOS工艺技术
最大电源电流9mA，电源电流要求低
脉冲偏斜低
接收器典型输入阻抗为17kΩ
接收器输入灵敏度为±200mV
接收器共模输入电压范围为-7V至7V
使用5V单电源供电
具备无干扰上电和断电保护
SN65C1167和SN75C1167带有接收器三态输出低电平有效使能

应用领域

电机驱动器
工厂自动化
楼宇自动化

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	2
	接收器数	2

	属性	参数值
	工作电压	5V
	工作温度	0℃~+70℃
	静态电流	9mA
	功能特性	Tx/Rx启用；使能关断
