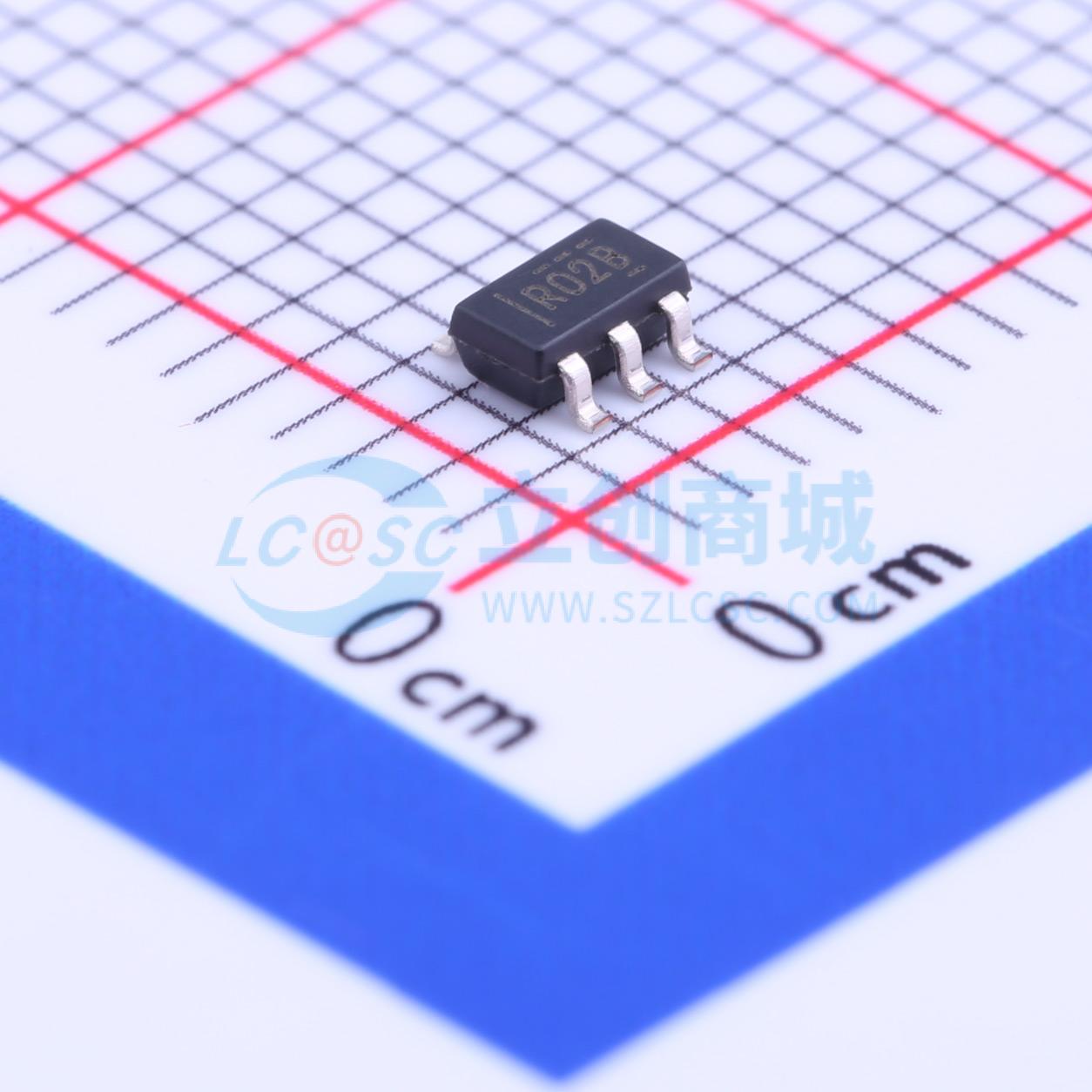

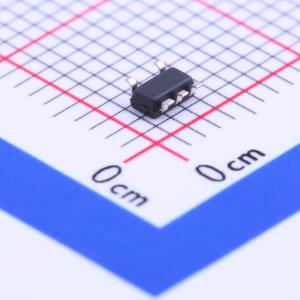

REG102NA-5/250

具有使能功能的 250mA、10V、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: REG102 具有使能功能的 250mA、10V、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: REG102NA-5/250
商品编号: C181399
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

REG102是一系列具有低接地引脚电流的低噪声、低压差线性稳压器。全新的DMOS拓扑结构相较于以往设计有显著改进，包括低压差电压（满载时典型值仅为150mV）和更出色的瞬态性能。此外，与传统的低压差稳压器不同，该稳压器无需输出电容来保证稳定性，传统低压差稳压器难以进行补偿，且需要昂贵的、大于1μF的低ESR电容。

典型接地引脚电流仅为600μA（输出电流为250mA时），禁用时降至10nA。与采用PNP传输器件的稳压器不同，该稳压器的静态电流在负载变化和压差条件下保持相对恒定。

REG102的输出噪声极低（当输出电压为3.3V且CNR为0.01μF时，典型值为28μVrms），非常适合用于便携式通信设备。片上微调实现了高输出电压精度，且在温度、线路和负载变化时仍能保持精度。关键参数在指定温度范围（-40°C至+85°C）内进行测试。

REG102具备完善的保护功能——内部电路提供限流功能，可保护负载免受损坏；此外，热保护电路可防止芯片因温度过高而损坏。REG102提供SOT23 - 5、SOT223 - 5和SO - 8封装。

商品特性

全新DMOS拓扑结构：超低压差电压：输出电流为250mA时典型值为150mV 稳定性无需输出电容
快速瞬态响应
极低噪声：28μVrms
高精度：最大±1.5%
高效率：输出电流为250mA时接地引脚电流为600μA 禁用时：接地引脚电流为0.01μA
2.5V、2.8V、2.85V、3.0V、3.3V和5.0V可调输出版本其他输出电压可按需提供
折返式限流
热保护
小型表面贴装封装：SOT23 - 5、SOT223 - 5和SO - 8

应用领域

便携式通信设备
电池供电设备
个人数字助理
调制解调器
条形码扫描仪
备用电源

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	5V
	输出电流	250mA
	电源纹波抑制比(PSRR)	65dB@(120Hz)
	压差	220mV@(250mA)

	属性	参数值
	静态电流(Iq)	600uA
	噪声	28uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+85℃@(Tj)
	输出极性	正极
	输出通道数	1
