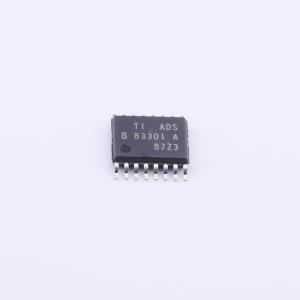

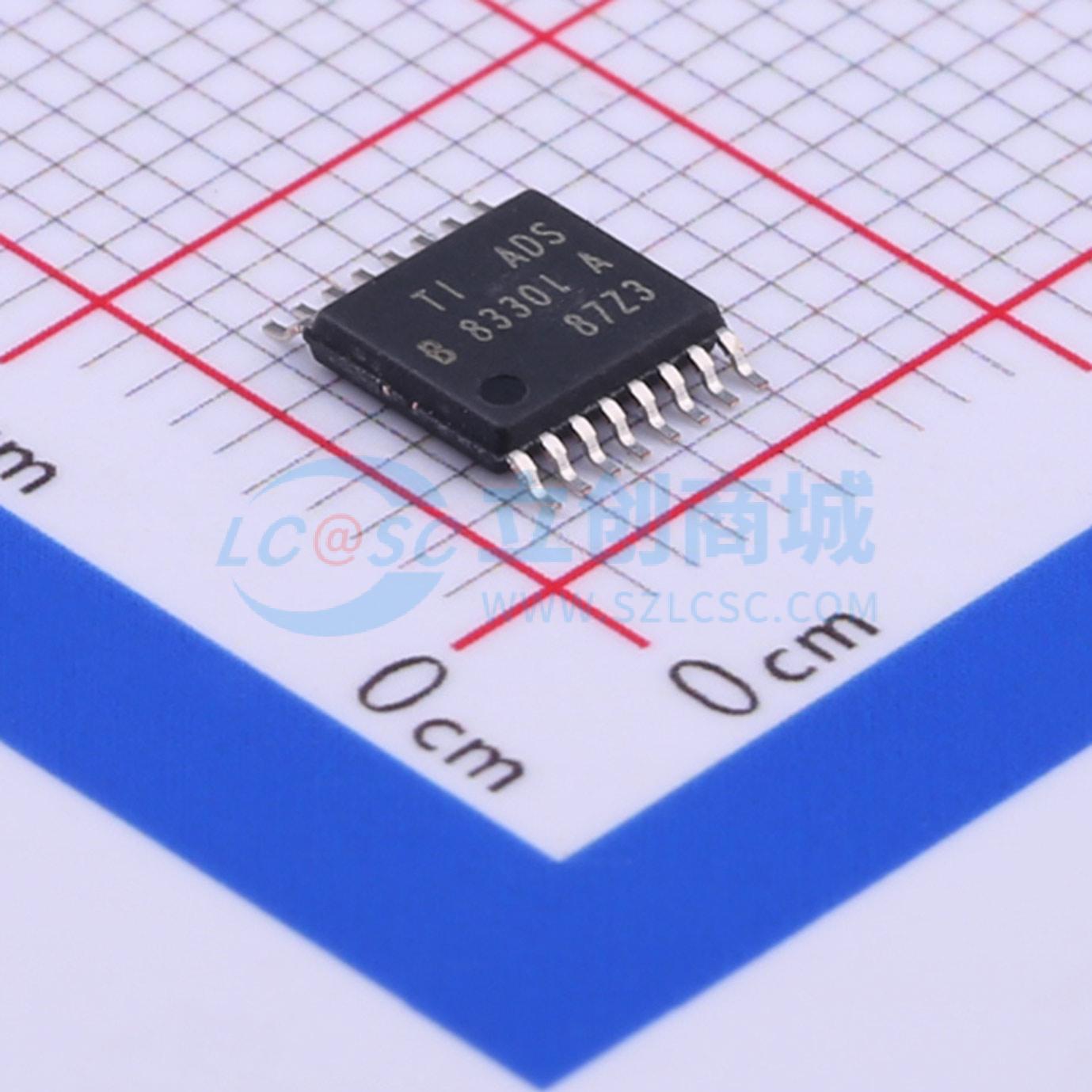

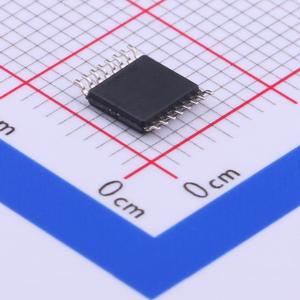

ADS8330IBPW

ADS8329 是一款低功耗、16 位、1 MSPS 的单极性输入模数转换器 (ADC)。该器件包含一个基于电容的 16 位逐次逼近寄存器 (SAR) ADC，具有内置采样保持功能。 ADS8330 基于相同内核，包含一个 2 选 1 输入多路复用器，具备可编程的 TAG 位输出选项。ADS8329 和 ADS8330 均提供高速、宽电压串行接口，在使用多个转换器时支持链式模式操作。 这些转换器提供 4 × 4 QFN 和 16 引脚 TSSOP 封装，可在 -40°C 至 +85°C 的工业温度范围内完全正常工作。 低功耗、高速 SAR 转换器系列

• 2.7 V 至 5.5 V 模拟电源，低功耗：– 15.5 mW（1 MHz，±VA = 3 V，+VBD = 1.8 V）
• 当 3 V ≤ +VA ≤ 5.5 V 时，采样率为 1 MHz；当 2.7 V ≤ +VA ≤ 3 V 时，采样率为 900 kHz
• 出色的直流性能：典型积分非线性 (INL) 为 ±1.0 LSB，最大为 ±1.75 LSB；典型微分非线性 (DNL) 为 ±0.5 LSB，最大为 ±1 LSB
• 16 位无失码 (NMC) 性能，全温度范围适用
• 3 V 时最大失调误差为 ±0.5 mV；5 V 时最大失调误差为 ±1 mV
• 在 fI = 10 kHz 时具有出色的交流性能，信噪比 (SNR) 为 93 dB，无杂散动态范围 (SFDR) 为 105 dB，总谐波失真 (THD) 为 –102 dB
• 内置转换时钟 (CCLK)
• 1.65 V 至 5.5 V I/O 电源：SPI/DSP 兼容串行时钟 (SCLK) 最高可达 50 MHz
• 全面的掉电模式：深度掉电、小憩掉电、自动小憩掉电
• 单极性输入范围：0 V 至 VREF
• 软件复位
• 全局转换启动信号 (CONVST)（与片选信号 CS 无关）
• 可编程状态/极性的转换结束信号 (EOC)/中断信号 (INT)
• 16 引脚 4×4 QFN 和 16 引脚 TSSOP 封装
• 多芯片菊花链模式，可编程 TAG 位输出
• 自动/手动通道选择模式（ADS8330）

• 通信
• 传感器接口
• 医疗仪器
• 磁力计
• 工业过程控制
• 数据采集系统
• 自动测试设备
