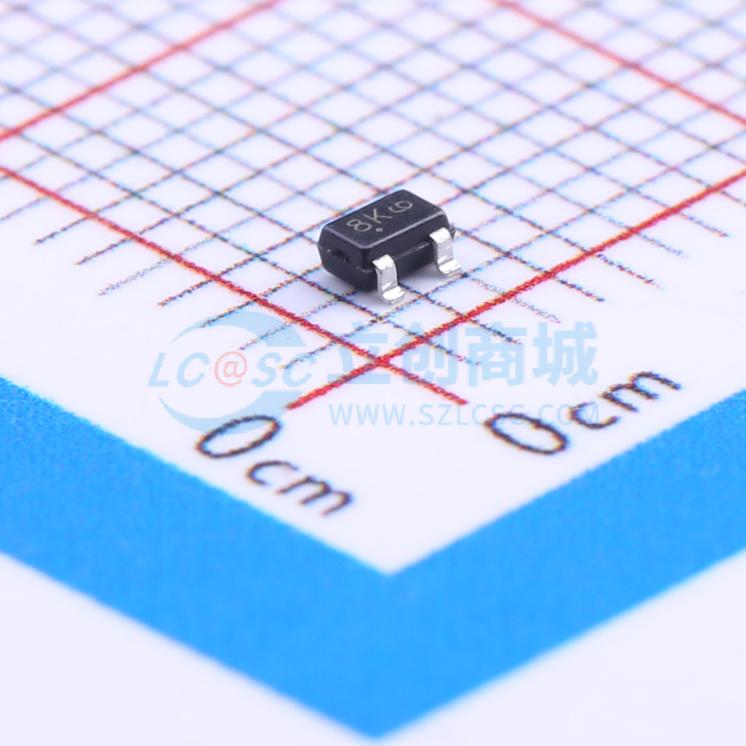

MUN5233T1G实物图
  • MUN5233T1G商品缩略图
  • MUN5233T1G商品缩略图
  • MUN5233T1G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

MUN5233T1G

50V 100mA

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
这一系列数字晶体管旨在取代单个器件及其外部电阻偏置网络。偏置电阻晶体管 (BRT) 包含一个带有由两个电阻组成的单片偏置网络的单个晶体管;一个串联基极电阻和一个基极-发射极电阻。BRT 通过将这些单独的组件集成到单个器件中,消除了这些组件。使用 BRT 可以降低系统成本和电路板空间。
品牌名称
onsemi(安森美)
商品型号
MUN5233T1G
商品编号
C177206
商品封装
SC-70(SOT-323)​
包装方式
编带
商品毛重
0.03克(g)

商品参数

属性参数值
商品目录数字晶体管
数量-
集射极击穿电压(Vceo)50V
集电极电流(Ic)100mA
耗散功率(Pd)202mW
晶体管类型NPN
直流电流增益(hFE)80@5mA,10V
属性参数值
最小输入电压(VI(on))1.3V@5mA,0.3V
最大输入电压(VI(off))500mV@100uA,5.0V
输出电压(VO(on))-
输入电阻4.7kΩ
电阻比率0.1
工作温度-55℃~+150℃
集射极饱和电压(VCE(sat))250mV@1mA,10mA

商品概述

该系列数字晶体管旨在取代单个器件及其外部电阻偏置网络。偏置电阻晶体管(BRT)包含一个带有由两个电阻组成的单片偏置网络的单晶体管,即一个串联基极电阻和一个基极-发射极电阻。BRT通过将这些分立元件集成到单个器件中,消除了这些元件。使用BRT可以降低系统成本和节省电路板空间。

商品特性

  • 简化电路设计
  • 减少电路板空间
  • 减少元件数量
  • 适用于汽车及其他有独特产地和控制变更要求的应用的S和NSV前缀;符合AEC-Q101标准且具备生产件批准程序(PPAP)能力
  • 这些器件无铅、无卤素/无溴化阻燃剂(BFR),且符合RoHS标准

数据手册PDF
